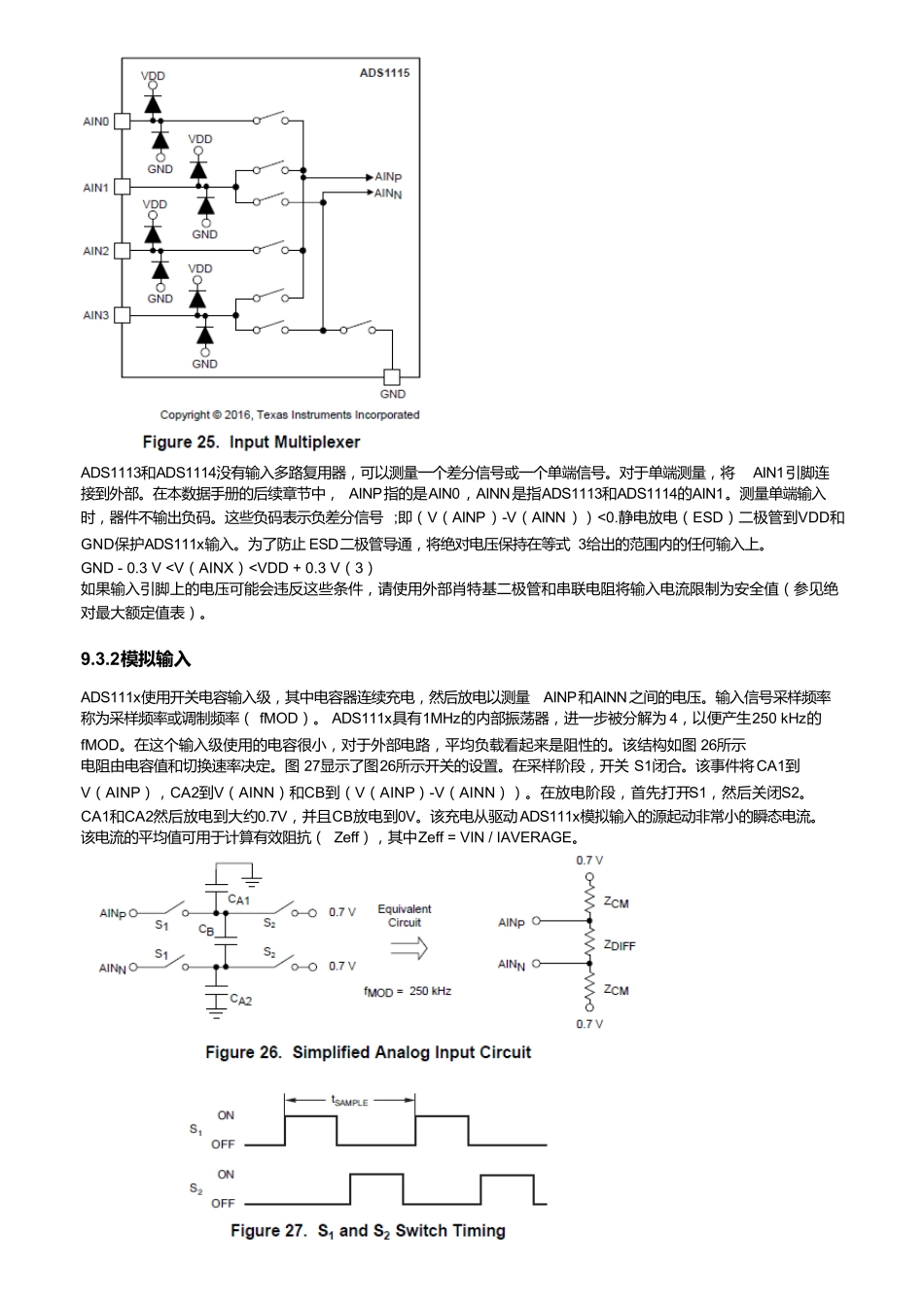

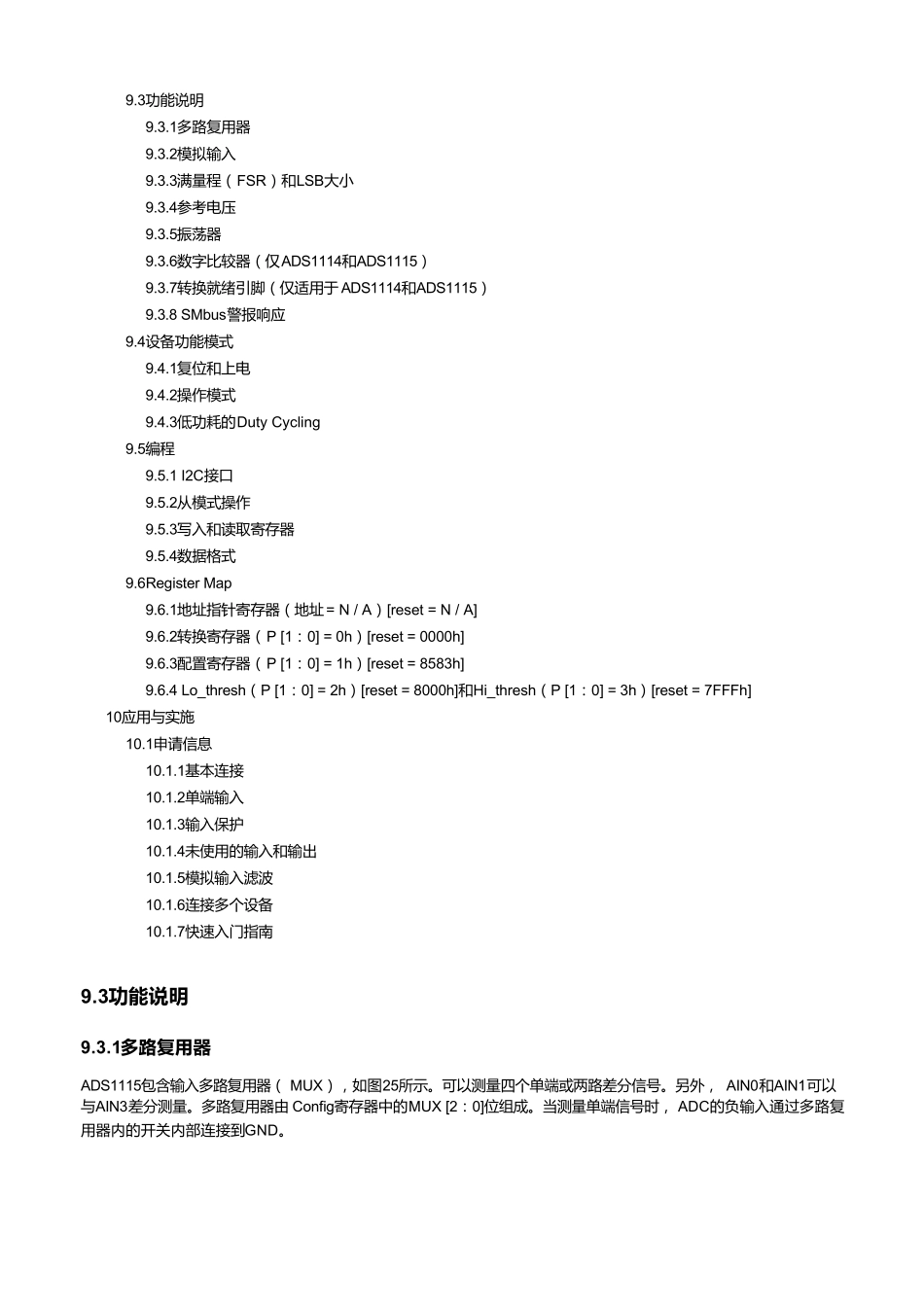

9.3功 能 说 明9.3.1多 路 复 用 器9.3.2模 拟 输 入9.3.3满 量 程 （ FSR） 和 LSB大 小9.3.4参 考 电 压9.3.5振 荡 器9.3.6数 字 比 较 器 （ 仅 ADS1114和 ADS1115） 9.3.7转 换 就 绪 引 脚 （ 仅 适 用 于 ADS1114和 ADS1115） 9.3.8 SMbus警 报 响 应9.4设 备 功 能 模 式9.4.1复 位 和 上 电9.4.2操 作 模 式9.4.3低 功 耗 的 Duty Cycling9.5编 程9.5.1 I2C接 口9.5.2从 模 式 操 作9.5.3写 入 和 读 取 寄 存 器9.5.4数 据 格 式9.6Register Map9.6.1地 址 指 针 寄 存 器 （ 地 址 = N / A） [reset = N / A]9.6.2转 换 寄 存 器 （ P [1： 0] = 0h） [reset = 0000h]9.6.3配 置 寄 存 器 （ P [1： 0] = 1h） [reset = 8583h]9.6.4 Lo_thresh（ P [1： 0] = 2h） [reset = 8000h]和 Hi_thresh（ P [1： 0] = 3h） [reset = 7FFFh]10应 用 与 实 施10.1申 请 信 息10.1.1基 本 连 接10.1.2单 端 输 入10.1.3输 入 保 护10.1.4未 使 用 的 输 入 和 输 出10.1.5模 拟 输 入 滤 波10.1.6连 接 多 个 设 备10.1.7快 速 入 门 指 南ADS1115包 含 输 入 多 路 复 用 器 （MUX） ， 如 图 25所 示 。可以测量 四个 单 端 或两路 差分信 号。另外，AIN0和 AIN1可以与 AIN3差分测量 。多 路 复 用 器 由 Config寄 存 器 中的 MUX [2： 0]位 组成。当测量 单 端 信 号时， ADC的 负输 入 通过多 路 复用 器 内的 开关内部连 接 到GND。 9.3功能说明9.3.1多路复用器ADS1113和 ADS1114没 有 输 入 多 路 复 用 器 ， 可 以 测 量 一 个 差 分 信 号 或 一 个 单 端 信 号 。对于单 端 测 量 ， 将AIN1引脚连接到外部。在本数据手册的后续章节中，AINP指的是AIN0， AINN是指ADS1113和 ADS1114的AIN1。测 量 单 端 输 入时， 器 件不输 出负码。这些负码表示负差 分 信 号;即（V（AINP）V（AINN））<0.静电放电（ESD）二极管到VDD和GND保护ADS111x输 入 。为了防止 ESD二极管导通， 将绝对电压保持在等式 3给出的范围内的任何输 入 上。 GND 0.3 V
