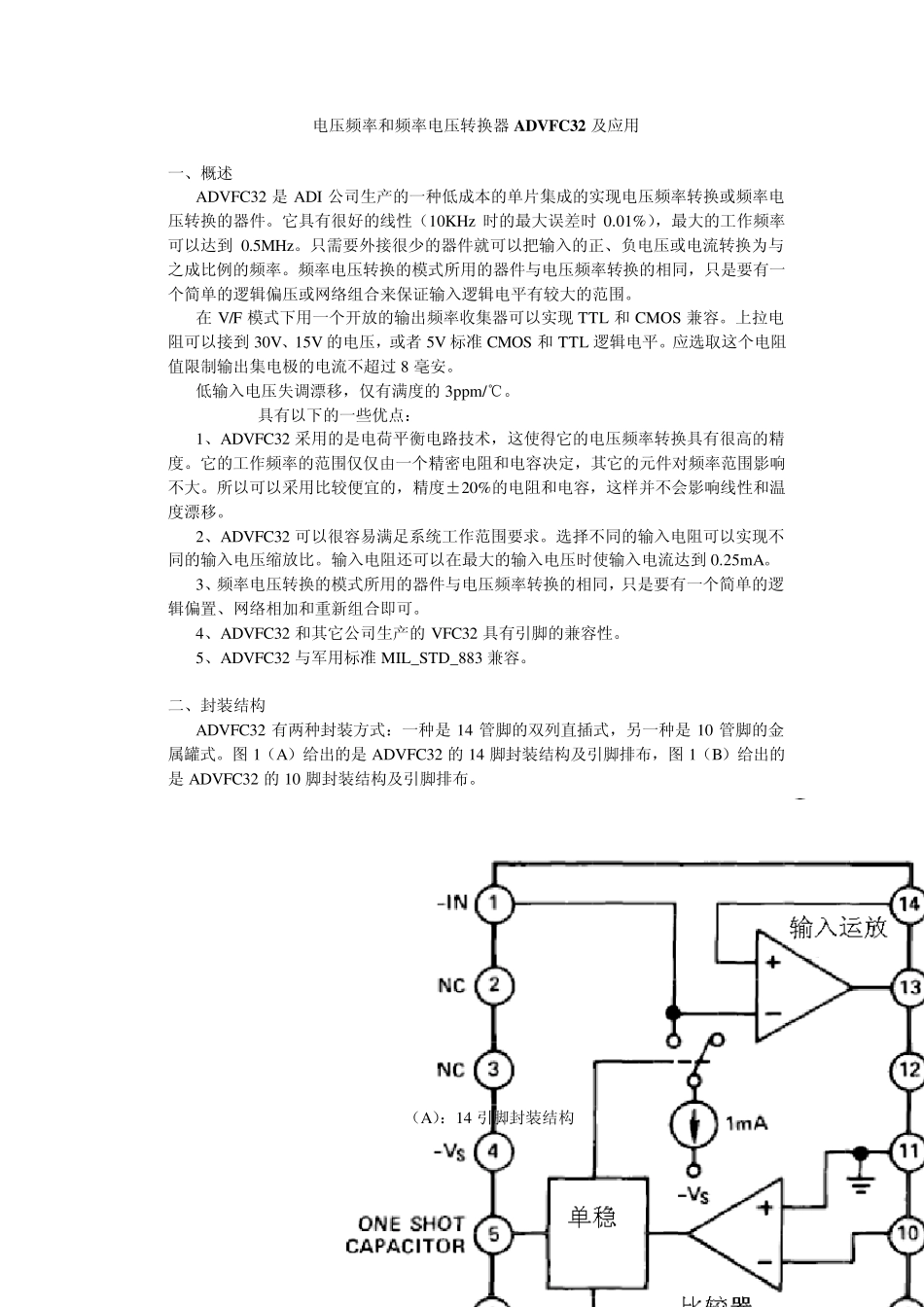

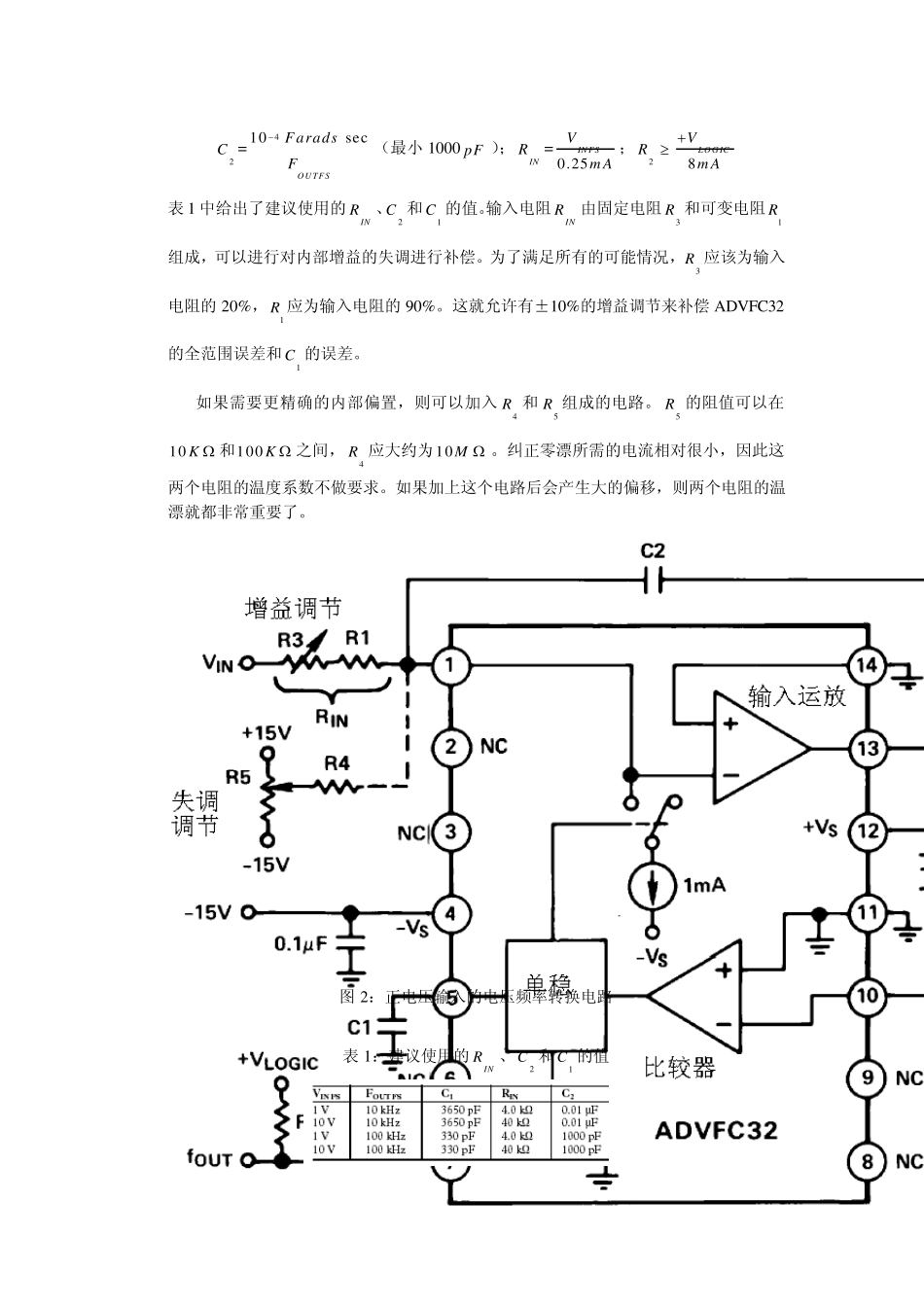

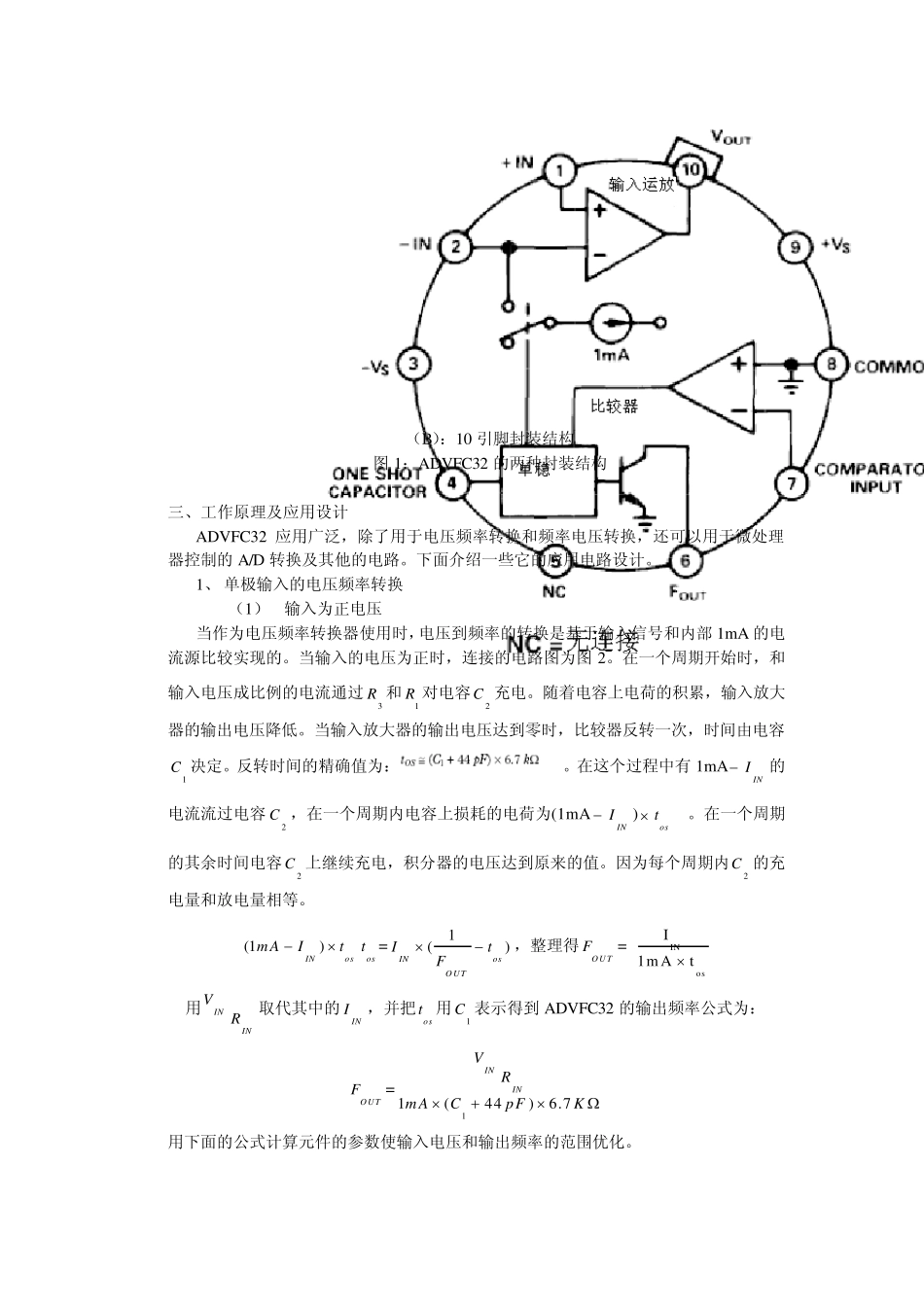

电压频率和频率电压转换器 ADVFC32 及应用 一、概述 ADVFC32 是 ADI 公司生产的一种低成本的单片集成的实现电压频率转换或频率电压转换的器件。它具有很好的线性（10KHz 时的最大误差时 0.01%），最大的工作频率可以达到 0.5MHz。只需要外接很少的器件就可以把输入的正、负电压或电流转换为与之成比例的频率。频率电压转换的模式所用的器件与电压频率转换的相同，只是要有一个简单的逻辑偏压或网络组合来保证输入逻辑电平有较大的范围。 在 V/F 模式下用一个开放的输出频率收集器可以实现 TTL 和 CMOS 兼容。上拉电阻可以接到 30V、15V 的电压，或者 5V 标准 CMOS 和 TTL 逻辑电平。应选取这个电阻值限制输出集电极的电流不超过 8 毫安。 低输入电压失调漂移，仅有满度的 3ppm/℃。 ADVFC32具有以下的一些优点： 1、ADVFC32 采用的是电荷平衡电路技术，这使得它的电压频率转换具有很高的精度。它的工作频率的范围仅仅由一个精密电阻和电容决定，其它的元件对频率范围影响不大。所以可以采用比较便宜的，精度±20%的电阻和电容，这样并不会影响线性和温度漂移。 2、ADVFC32 可以很容易满足系统工作范围要求。选择不同的输入电阻可以实现不同的输入电压缩放比。输入电阻还可以在最大的输入电压时使输入电流达到 0.25mA。 3、频率电压转换的模式所用的器件与电压频率转换的相同，只是要有一个简单的逻辑偏置、网络相加和重新组合即可。 4、ADVFC32 和其它公司生产的 VFC32 具有引脚的兼容性。 5、ADVFC32 与军用标准 MIL_STD_883 兼容。 二、封装结构 ADVFC32 有两种封装方式：一种是 14 管脚的双列直插式，另一种是 10 管脚的金属罐式。图 1（A）给出的是 ADVFC32 的 14 脚封装结构及引脚排布，图 1（B）给出的是 ADVFC32 的 10 脚封装结构及引脚排布。 （A）：14 引脚封装结构 （B）：10 引脚封装结构 图1：ADVFC32 的两种封装结构 三、工作原理及应用设计 ADVFC32 应用广泛，除了用于电压频率转换和频率电压转换，还可以用于微处理器控制的A/D 转换及其他的电路。下面介绍一些它的应用电路设计。 1、 单极输入的电压频率转换 （1） 输入为正电压 当作为电压频率转换器使用时，电压到频率的转换是基于输入信号和内部 1mA 的电 流源比较实现的。当输入的电压为正时，连接的电路图为图2。在一个周期开始时，和输入电压成比例的电流通过3R 和1R 对电容2C 充电。随...
