AD常用选项

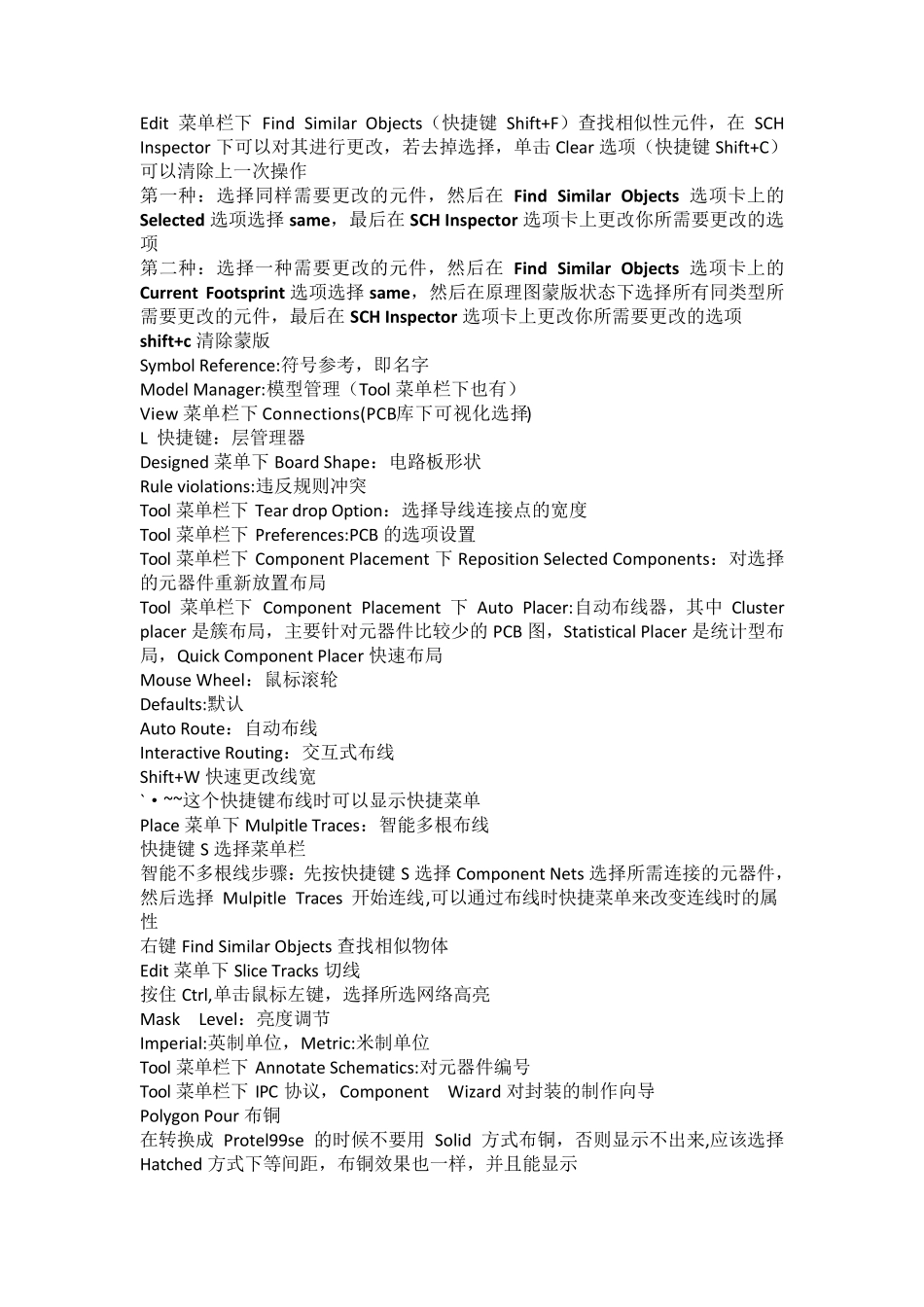

Edit 菜单栏下Find Similar Objects（快捷键Shift+F）查找相似性元件，在SCH Inspector 下可以对其进行更改，若去掉选择，单击Clear 选项（快捷键Shift+C）可以清除上一次操作 第一种：选择同样需要更改的元件，然后在Find Similar Objects 选项卡上的Selected 选项选择same，最后在SCH Inspector 选项卡上更改你所需要更改的选项 第二种：选择一种需要更改的元件，然后在Find Similar Objects 选项卡上的Cu rrent Footsprint 选项选择same，然后在原理图蒙版状态下选择所有同类型所需要更改的元件，最后在SCH Inspector 选项卡上更改你所需要更改的选项 shift+c 清除蒙版 Symbol Reference:符号参考，即名字 Model Manager:模型管理（Tool 菜单栏下也有） View 菜单栏下Connections(PCB库下可视化选择) L 快捷键：层管理器 Designed 菜单下Board Shape：电路板形状 Rule violations:违反规则冲突 Tool 菜单栏下Tear drop Option：选择导线连接点的宽度 Tool 菜单栏下Preferences:PCB 的选项设置 Tool 菜单栏下Component Placement 下Reposition Selected Components：对选择的元器件重新放置布局 Tool 菜单栏下Component Placement 下Auto Placer:自动布线器，其中Cluster placer 是簇布局，主要针对元器件比较少的PCB 图，Statistical Placer 是统计型布局，Quick Component Placer 快速布局 Mouse Wheel：鼠标滚轮 Defaults:默认 Auto Route：自动布线 Interactive Routing：交互式布线 Shift+W 快速更改线宽 `·~~这个快捷键布线时可以显示快捷菜单 Place 菜单下Mulpitle Traces：智能多根布线 快捷键S 选择菜单栏 智能不多根线步骤：先按快捷键S 选择Component Nets 选择所需连接的元器件，然后选择Mulpitle Traces 开始连线,可以通过布线时快捷菜单来改变连线时的属性 右键Find Similar Objects 查找相似物体 Edit 菜单下Slice Tracks 切线 按住 Ctrl,单击鼠标左键，选择所选网络高亮 Mask Level：亮度调节 Imperial:英制单位，Metric:米制单位 Tool 菜单栏下Annotate Schematics:对元器件编号 Tool 菜单栏下IPC 协议，Component Wizard 对封装的制作向导 Polygon Pour 布铜 在转换成 Protel99se 的时候不要用 Solid 方式布铜，否则显示不出来,应该选择Hatched 方式下等间距，布铜效果也一样，并且能显示 快捷键 AP,...
