Agilent6890气相色谱仪现场培训教材

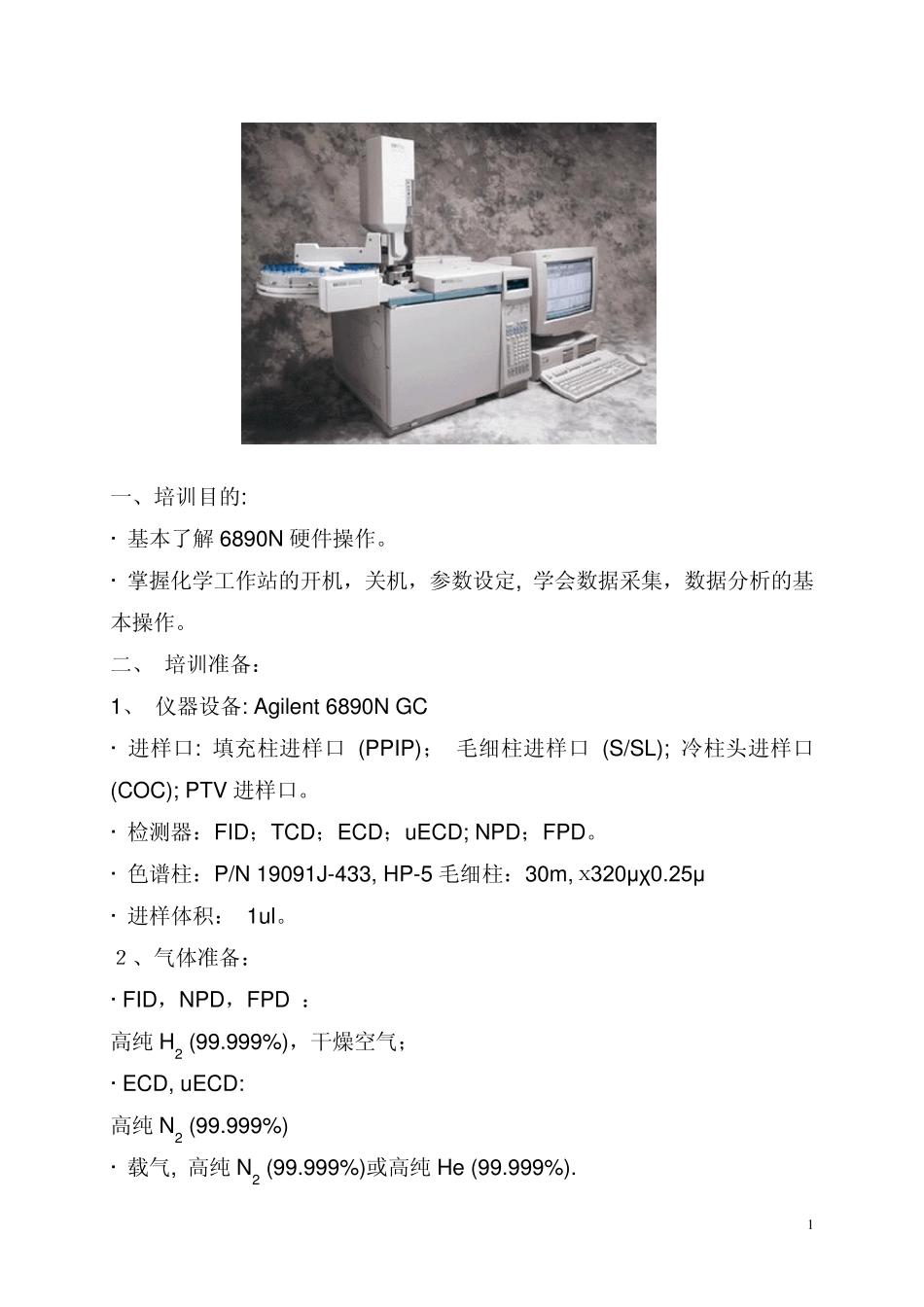

1 一、培训目的: · 基本了解6890N 硬件操作。 · 掌握化学工作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。 二、 培训准备： 1、 仪器设备: Agilent 6890N GC · 进样口: 填充柱进样口 (PPIP)； 毛细柱进样口 (S/SL); 冷柱头进样口 (COC); PTV 进样口。 · 检测器：FID；TCD；ECD；uECD; NPD；FPD。 · 色谱柱：P/N 19091J-433, HP-5 毛细柱：30m,ⅹ320μχ0.25μ · 进样体积： 1ul。 ２、气体准备： · FID，NPD，FPD ： 高纯 H2 (99.999%)，干燥空气； · ECD, uECD: 高纯 N2 (99.999%) · 载气, 高纯 N2 (99.999%)或高纯 He (99.999%). 2 6890N/GC 化学工作站 基本操作步骤: (一)、开机: 1、打开气源（按相应的检测器所需气体）。 2、打开计算机，进入 Window s NT （或 Window s 2000、Window s XP）画面。 3、打开 6890N GC 电源开关。(6890N 的 IP 地址已通过其键盘提前输入进 6890N) 4、 待仪器自检完毕，双击 Instrument 1 Online 图标，化学工作站自动与6890N 通讯，此时 6890N 显示屏上显示“Loading…”。进入的工作站界面如下图： 5、从“View”菜单中选择“Method and run control”画面，单击“Show top toolbar” ， “Show status toolbar” ， “Instrument diagram”, “Sampling Diagram” ，使其命令前有“√ ”标志，来调用所需的界面。 3 （二）数据采集方法编辑: 1. 开始编辑完整方法: 从“Method”菜单中选择“Edit Entire Method” 项，如下图所示，选中除“Data Analysis ”外的三项，单击OK，进入下一画面。 2. 方法信息: 在“Method Comments”中输入方法的信息（如：方法的用途等），单击Ok进入下一画面。 4 3. 进样器设置: · 如果未使用自动进样器，则在“Select Injection Source/Location”画面中选择Manual，并选择所用的进样口的物理位置(Front 或Back )，点击Ok，进入下一画面。 · 如使用自动进样器，则选择GC Injector; 若为气体阀进样,则选择6890 GC Valve 同时选中阀的位号。 4. 柱参数设定： · 如下图, 点击“Columns”图标，则该图标对应的参数显示出来。在“Columns”下方选择1 或2，然后单击“Change… ”钮. 5 · 单击“Add” 钮, 点击“Increment” 钮，点击Ok，从柱子库中选择您的柱子，则该柱子的最大耐高温及液膜...
