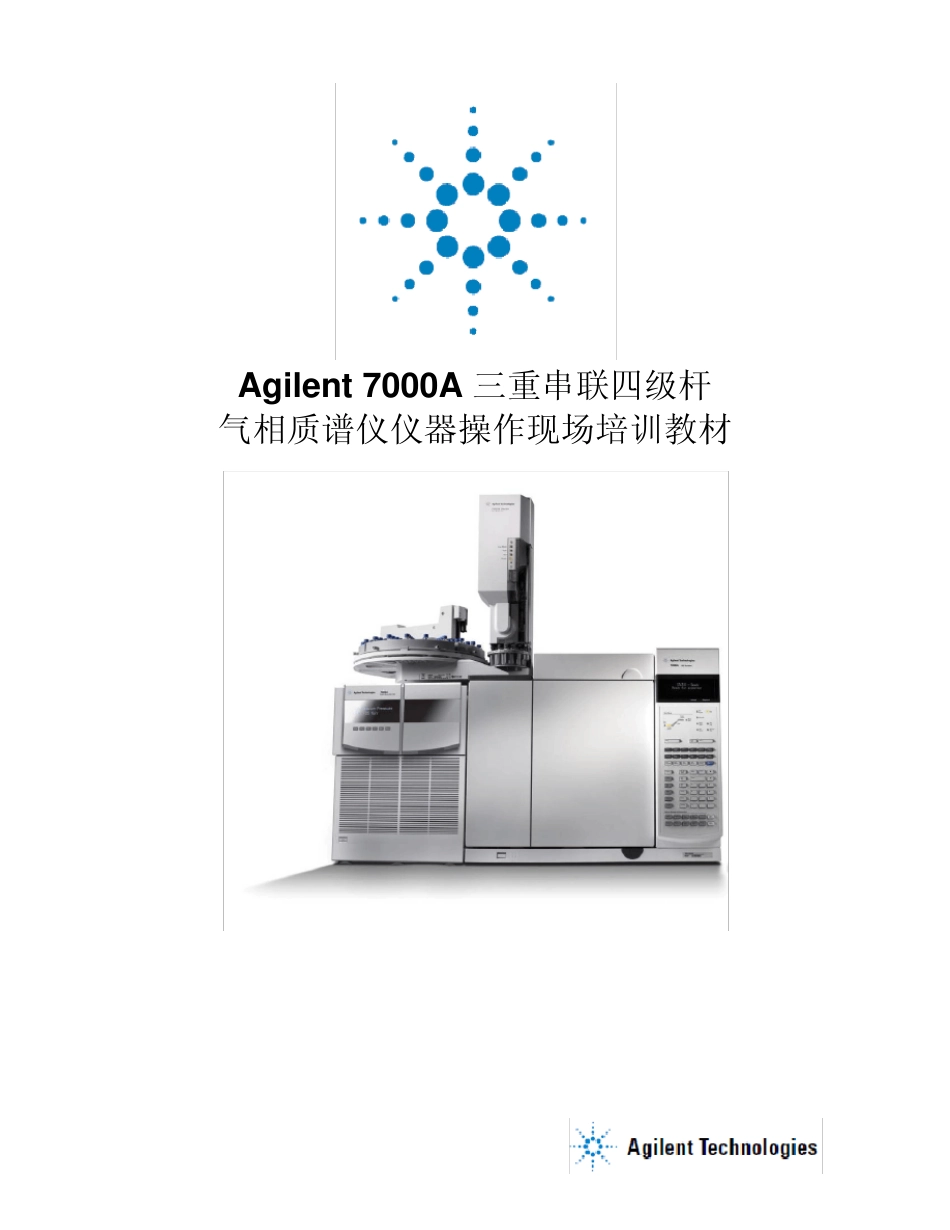

Agilent7000A三重串联四级杆质谱操作现场培训教材

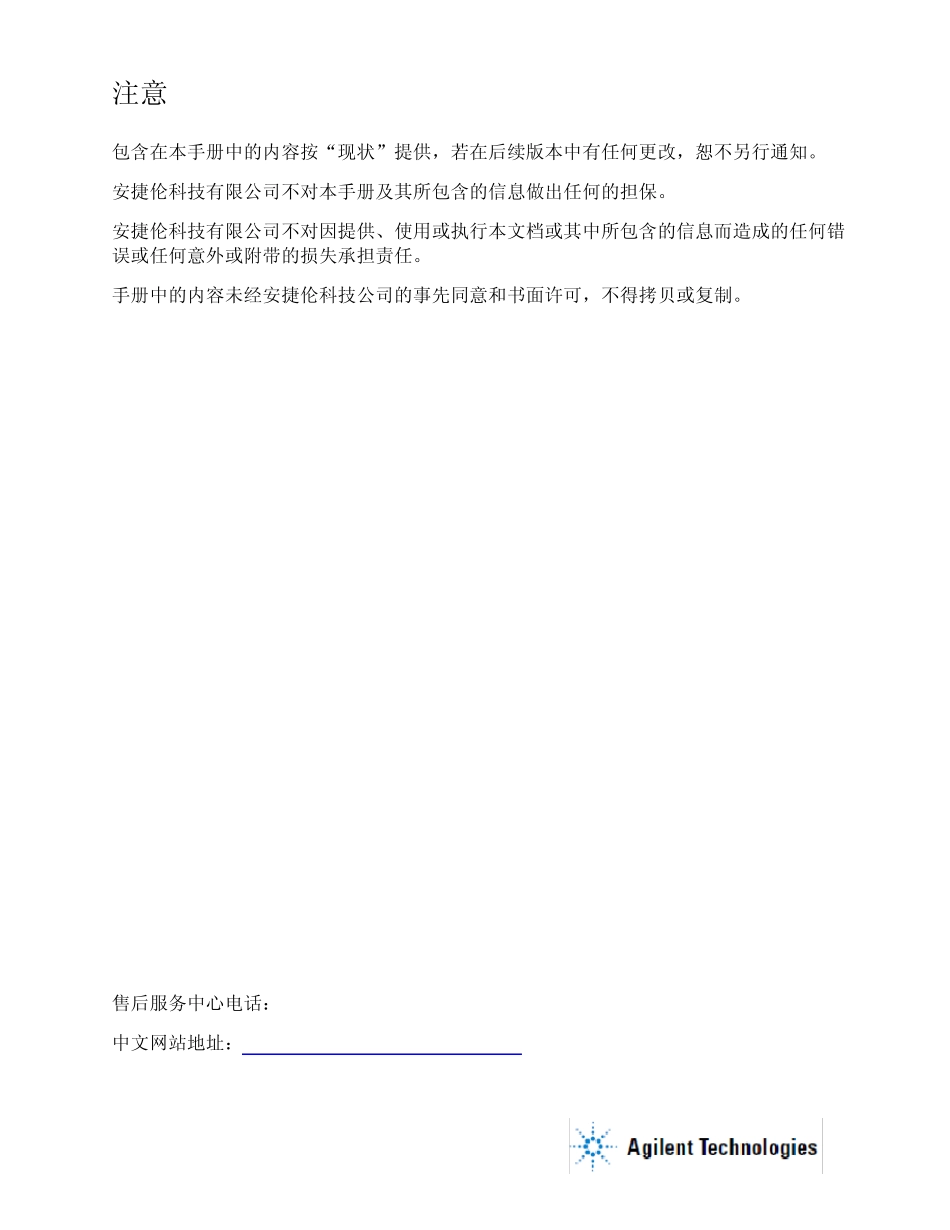

Agilent 7000A 三重串联四级杆 气相质谱仪仪器操作现场培训教材 注意 包含在本手册中的内容按“现状”提供，若在后续版本中有任何更改，恕不另行通知。 安捷伦科技有限公司不对本手册及其所包含的信息做出任何的担保。 安捷伦科技有限公司不对因提供、使用或执行本文档或其中所包含的信息而造成的任何错误或任何意外或附带的损失承担责任。 手册中的内容未经安捷伦科技公司的事先同意和书面许可，不得拷贝或复制。 售后服务中心电话：800-820-3278 中文网站地址：http://www.agilent.com/chem/cn Ⅰ.7000A质谱仪概述及原理 一、系统概述 7000A 三重串联四级杆气相质谱仪与安捷伦的7890气相色谱联用。质量范围到1050u，具有每秒500次的快速的多反应监测(MRM)性能。 和5975C单级四极杆GC/MS一样，7000A三重四极杆GC/MS的可靠性来自于安捷伦独有的、被很好证明的加热石英镀金双曲面四极杆质量分析器。 7000A质谱仪还配有温度可达350℃的离子源 数据采集软件是 Mass Hunter GC/MS 软件系统。实时绘图可以显示分析样品的色谱和质谱信息；电子数据表格式的序列表使得编辑运行多个样品很方便；同时具有设定参数，编辑方法和质谱调谐的快捷按钮。 二、仪器结构概述 7000A三重四极杆质谱仪主要包括离子源、第一级四级杆、六级杆碰撞反应池、第二级四级杆、检测器、和真空系统。 1、 离子源 在 GC 中分离后，首先进入电离源，一旦样品离子化，推斥极引导离子通过一系列透镜进入第一级四级 杆质量分析器(MS1)， 2、 MS1 第一级四级 杆质量分析器 MS1 根据质荷比进行离子过滤。在 7000A 三重四极杆质谱仪中，添加 后过滤器来聚焦离开四极杆的离子流，增强了离子传输。 3、 六级杆碰撞池 然后将通过 MS1 的离子引导到碰撞池 中，在其中离子会碎裂。 碰撞反应池实际是充满氮气和氦气混合气体的六极杆碰撞池。将氦气用作碰撞反应池中的抑制气体，可 减少来自氦气中性粒子的噪音，并提高碎裂过程的效率。 4、 MS2 然后在进入第三级四级杆之前，预过滤器聚焦进入四级杆的离子流。第三级四级杆提供了第二过滤阶段，该阶 段进一步过滤产物离子。 5、 检测器 使用高能检测器来检测通过第三级四级杆的离子。Agilent 三轴高能倍增器电极检测器可实现高倍率、长寿命和低噪音。 6、 真空系统 分流高性能涡轮泵提供了真空，并有效的排除载气和未离子化物质 粒子，保证了产物离子的精确定量。 三、EI 离子源 被...
