Agilent混频器测试应用指南

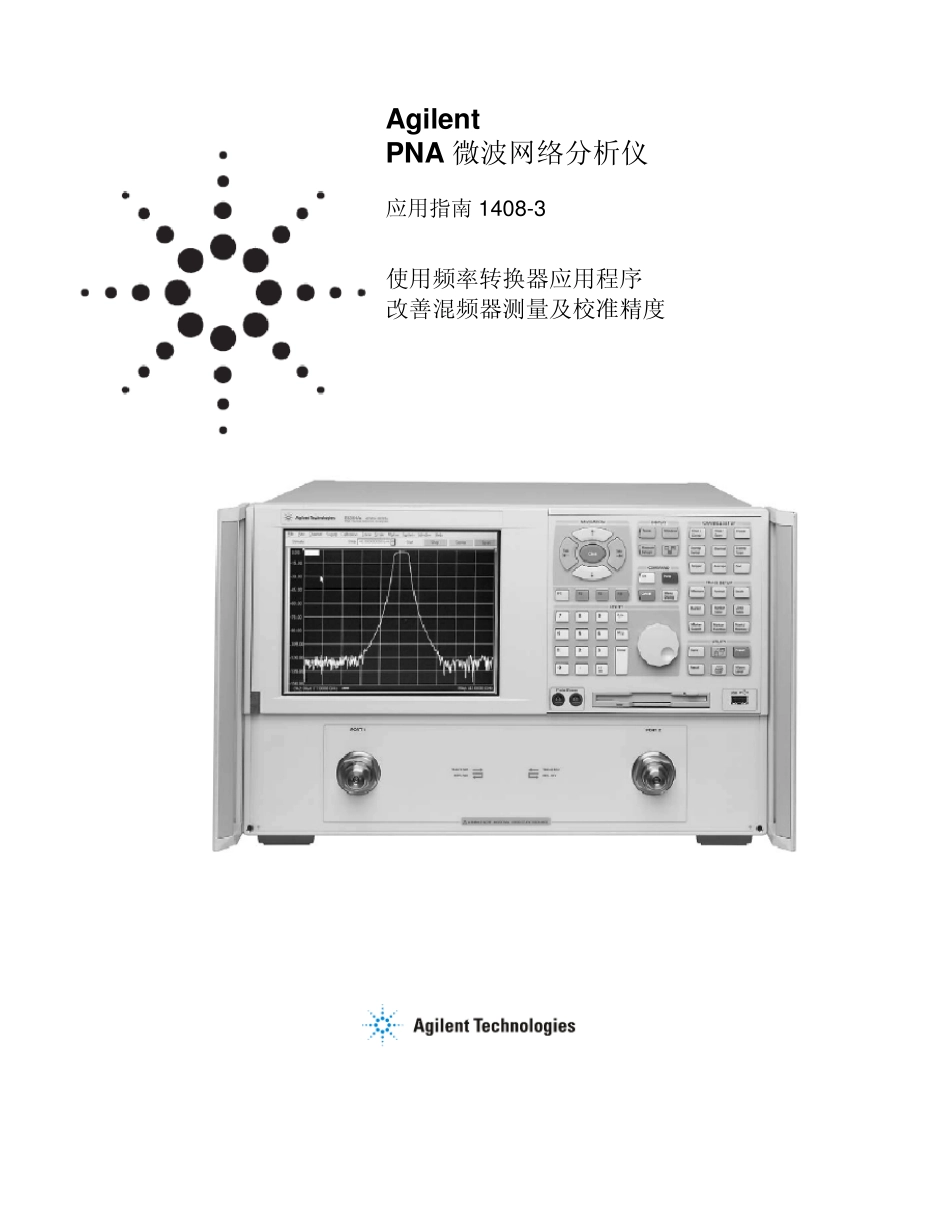

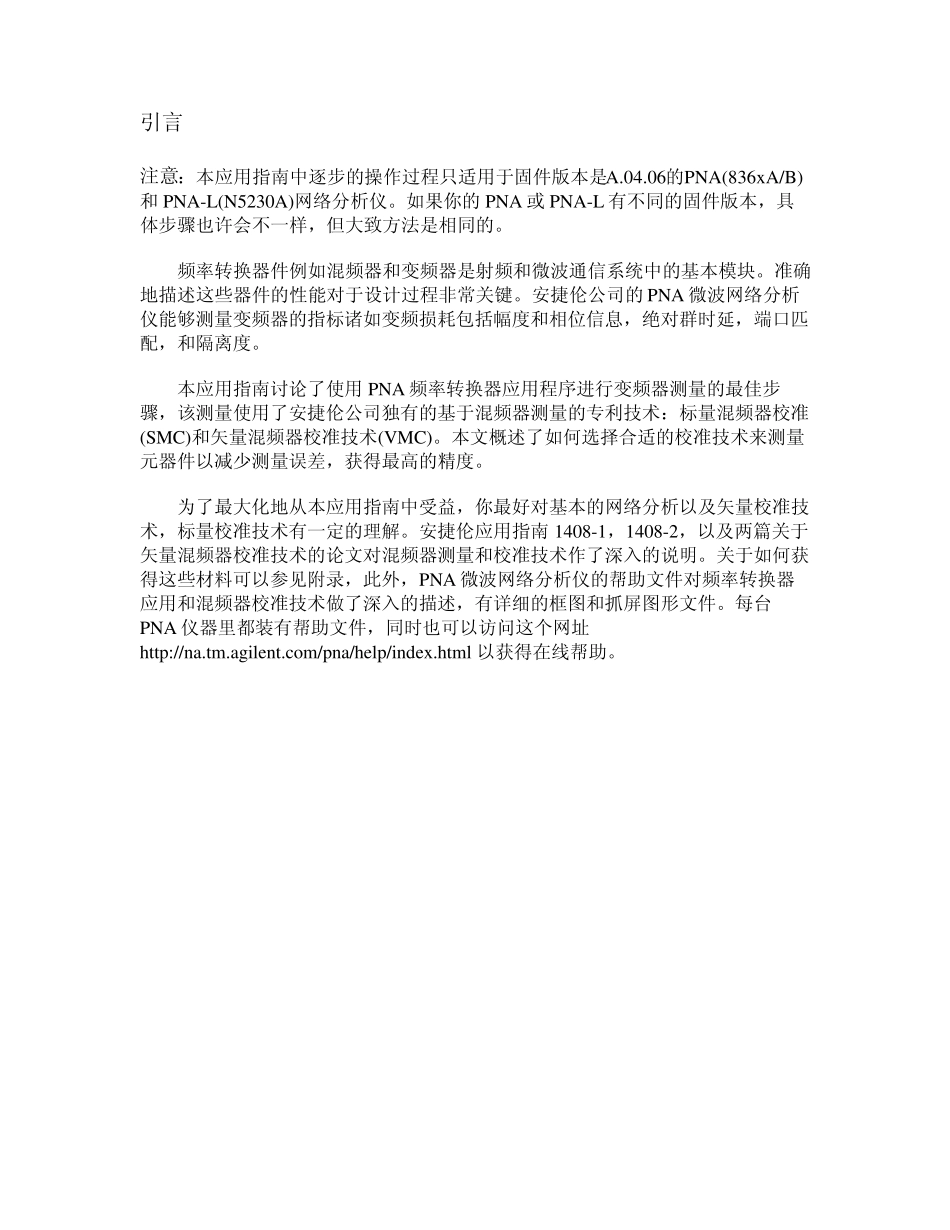

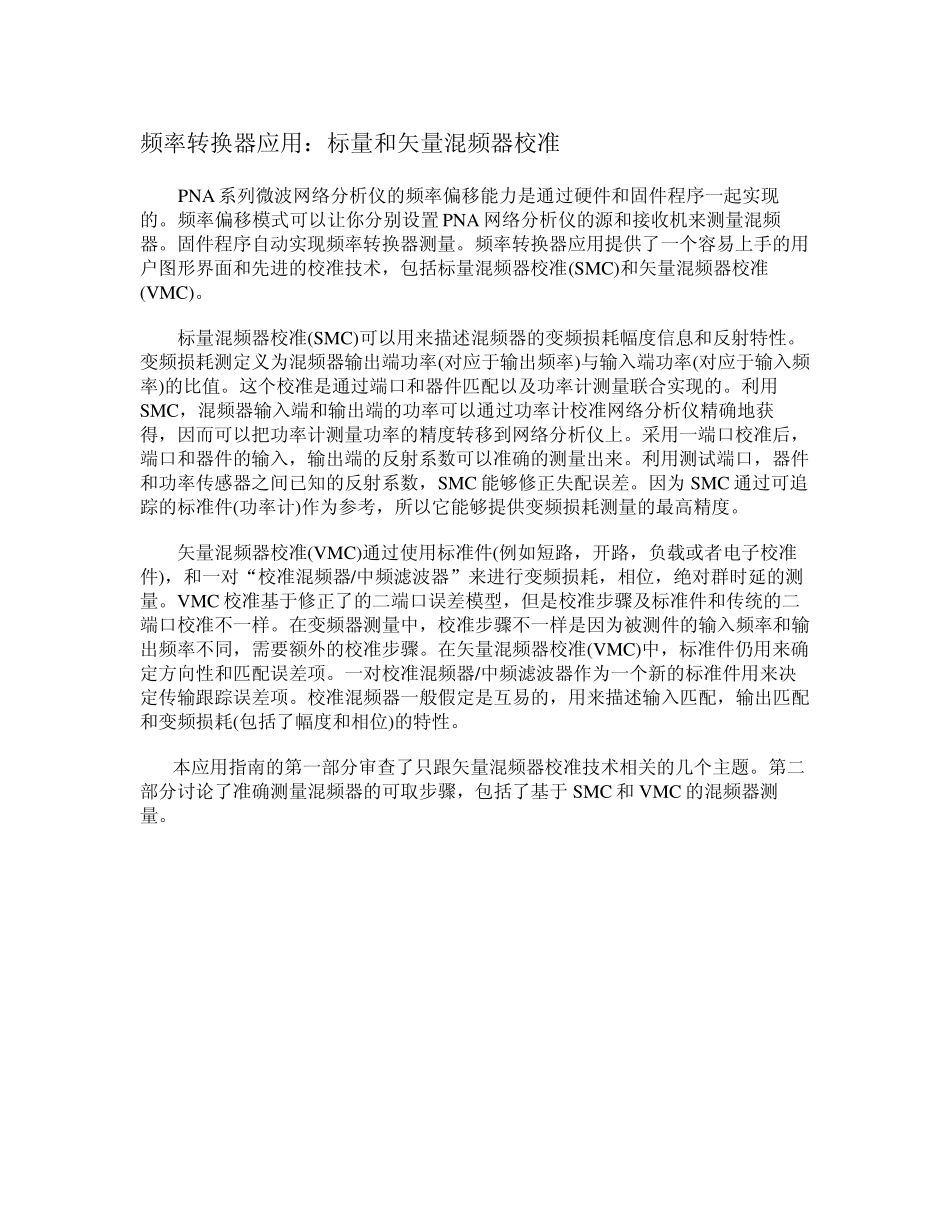

Agilent PNA 微波网络分析仪 应用指南 1 4 0 8 -3 使用频率转换器应用程序 改善混频器测量及校准精度 引言 注意：本应用指南中逐步的操作过程只适用于固件版本是A.04.06的PNA(836x A/B) 和PNA-L(N5230A)网络分析仪。如果你的PNA 或 PNA-L 有不同的固件版本，具体步骤也许会不一样，但大致方法是相同的。 频率转换器件例如混频器和变频器是射频和微波通信系统中的基本模块。准确地描述这些器件的性能对于设计过程非常关键。安捷伦公司的PNA 微波网络分析仪能够测量变频器的指标诸如变频损耗包括幅度和相位信息，绝对群时延，端口匹配，和隔离度。 本应用指南讨论了使用PNA 频率转换器应用程序进行变频器测量的最佳步骤，该测量使用了安捷伦公司独有的基于混频器测量的专利技术：标量混频器校准(SMC)和矢量混频器校准技术(VMC)。本文概述了如何选择合适的校准技术来测量元器件以减少测量误差，获得最高的精度。 为了最大化地从本应用指南中受益，你最好对基本的网络分析以及矢量校准技术，标量校准技术有一定的理解。安捷伦应用指南1408-1，1408-2，以及两篇关于矢量混频器校准技术的论文对混频器测量和校准技术作了深入的说明。关于如何获得这些材料可以参见附录，此外，PNA 微波网络分析仪的帮助文件对频率转换器应用和混频器校准技术做了深入的描述，有详细的框图和抓屏图形文件。每台PNA 仪器里都装有帮助文件，同时也可以访问这个网址http://na.tm.agilent.com/pna/help/index .html 以获得在线帮助。 频率转换器应用：标量和矢量混频器校准 PNA 系列微波网络分析仪的频率偏移能力是通过硬件和固件程序一起实现的。频率偏移模式可以让你分别设置 PNA 网络分析仪的源和接收机来测量混频器。固件程序自动实现频率转换器测量。频率转换器应用提供了一个容易上手的用户图形界面和先进的校准技术，包括标量混频器校准(SMC)和矢量混频器校准(V MC)。 标量混频器校准(SMC)可以用来描述混频器的变频损耗幅度信息和反射特性。变频损耗测定义为混频器输出端功率(对应于输出频率)与输入端功率(对应于输入频率)的比值。这个校准是通过端口和器件匹配以及功率计测量联合实现的。利用SMC，混频器输入端和输出端的功率可以通过功率计校准网络分析仪精确地获得，因而可以把功率计测量功率的精度转移到网络分析仪上。采用一端口校准后，端口和器件的输入，输出端的反射系数可以准确的测量出来。利用测试端口，器件和功率传感器...
