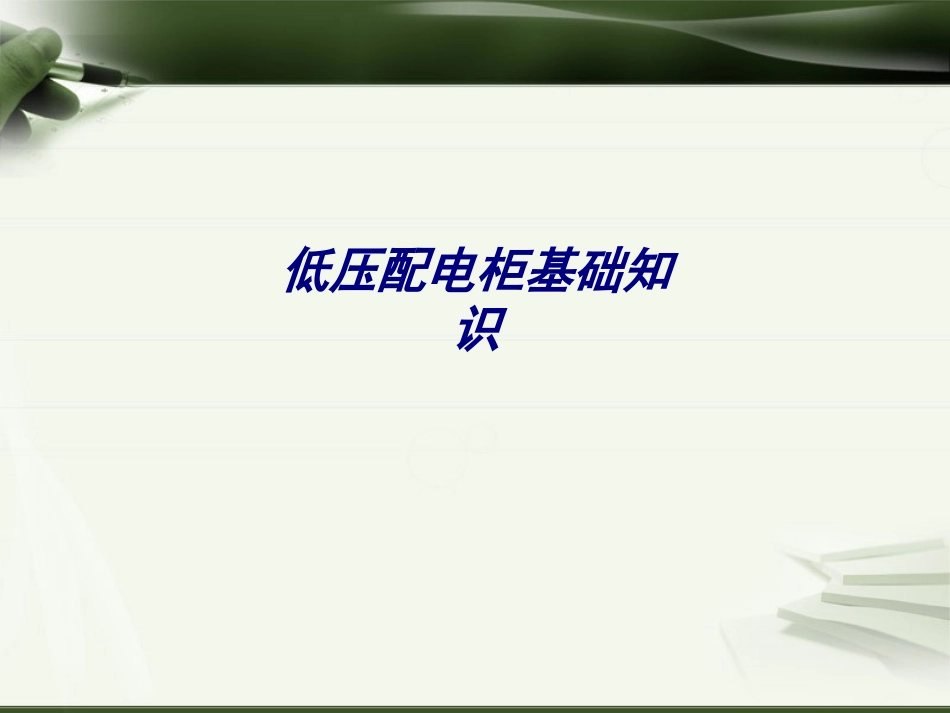

低压配电柜基础知识专题培训课件VIP免费

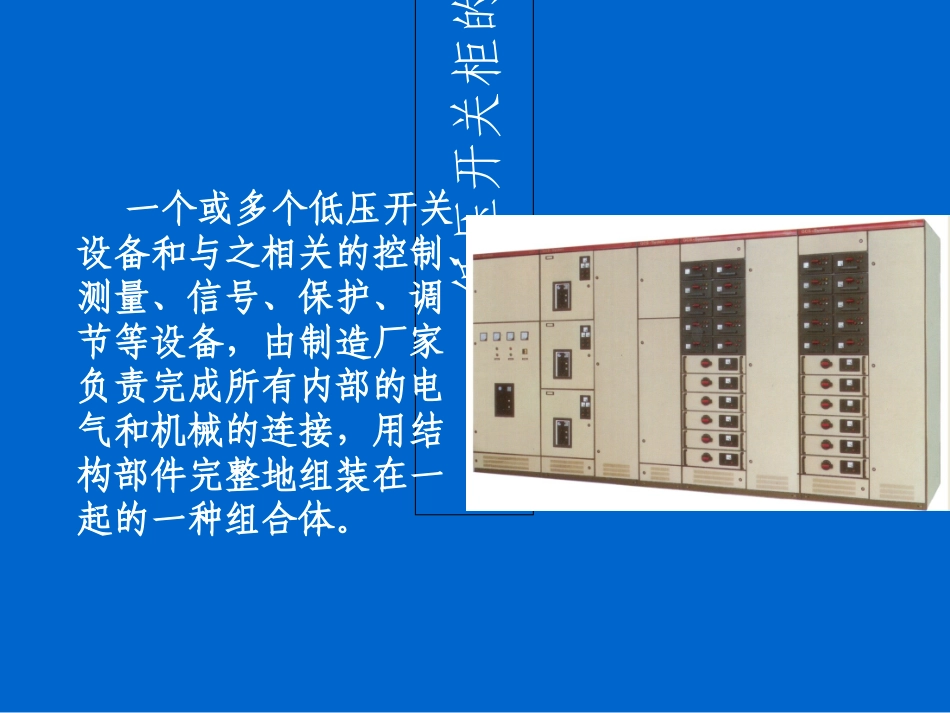

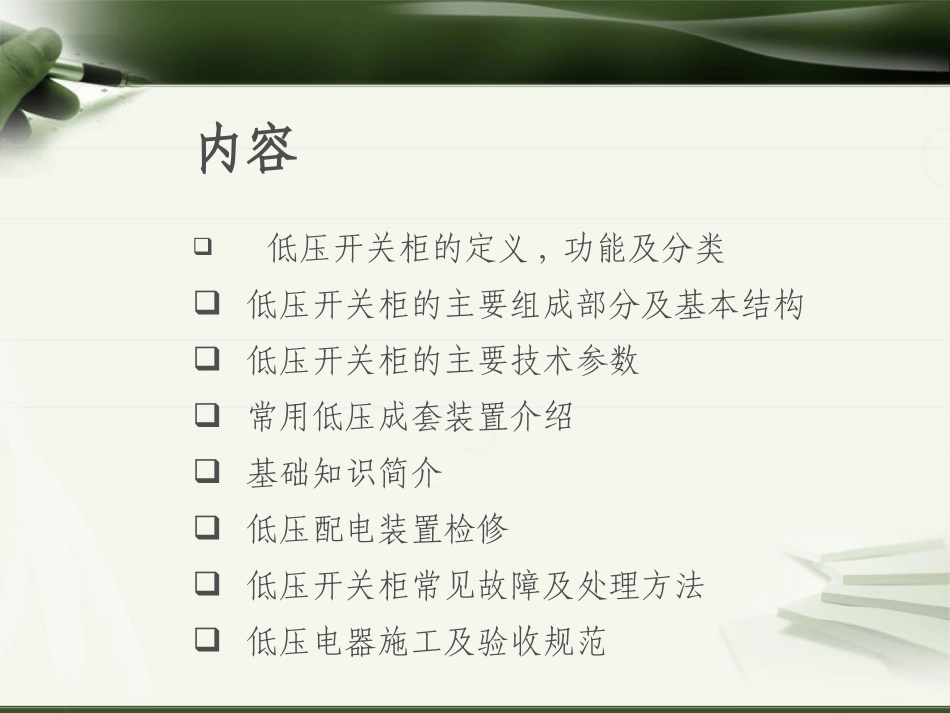

低压配电柜基础知识内容低压开关柜的定义,功能及分类低压开关柜的主要组成部分及基本结构低压开关柜的主要技术参数常用低压成套装置介绍基础知识简介低压配电装置检修低压开关柜常见故障及处理方法低压电器施工及验收规范低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。低压开关柜的功能及作用电能分配转换马达控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响低压开关柜的三大重要标准：GB7251.1《低压成套开关设备和控制设备》第一部分：型式试验和部分型式试验成套设备IEC60439.1《低压成套开关设备和控制设备》第一部分：型式试验和部分型式试验成套设备GB/T15576-2008《低压成套无功功率补偿装置》固定式:PC或MCC回路低压开关柜分类1抽出式:PC或MCC回路按结构分：按用途分：配电用:馈电柜(PC:PowerCenter)75kW及以上电动机和100kW以上的静态负荷直接由PC供电，控制用:马达控制柜(MCC:MotorControlCenter)75kW以下电动机及其它用电设备由MCC供电。补偿用:如无功功率补偿柜(电容器柜）低压开关柜分类2开关柜的基本结构定义：为保护人身和设备安全，将开关柜独立划分成几个隔室的不同方式隔室分类：母线室：包括水平母线室与垂直母线室功能单元室(开关隔室)电缆出线室：包括电缆室二次设备室母线室电缆出线室功能单元室二次室低压开关柜的主要组成部分柜体：开关柜的外壳骨架及内部的安装、支撑件母线：一种可与几条电路分别连接的低阻抗导体功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）柜体母线功能单元电缆出线开关柜的主要技术参数额定电流(通常同进线开关大小相同)额定电压/额定绝缘电压(400/1000V)进出线方式额定短时耐受电流(Icw/1s)柜体内部功能区域的划分(隔离方式)外壳防护等级安装地点及方式外形尺寸(同用户现场面积有关)颜色及表面处理接地系统上进下进侧进后进进线(插接式母线槽或电缆）方式上进线下进线侧进线后进线后进前接线后接线出线方式(插接式母线或电缆)前出线（顶部或底部）可以进行靠墙安装后出线（顶部或底部）不可以进行靠墙安装母线的分类：主母线(水平母线）:连接一条或几条配电母线和或进线和出线单元的母线配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向出线单元供电配电母线主母线母线的基本要素：母线的额定电流及规格(母线的载流量及横截面)母线的额定短时耐受电流Icw及额定峰值耐受电流IpkIcw:母线在规定的试验条件下,能安全承载的短时电流的方均根值(通常为1秒)Ipk:母线在规定的试验条件下,能安全承载的峰值电流Ipk=2.2Icw母线的表面处理为达到某种要求，而对母线表面进行一定的处理，如镀银、镀锡、镀镍等功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置安装地点及安装方式安装地点分类：室内安装室外安装安装方式分类：靠墙安装离墙安装固定方式分类：螺栓固定电焊固定颜色及表面处理每种柜型均有自己的标准推荐颜色也可以按用户的要求确定表面处理-喷漆-环氧树脂静电粉末喷涂常用低压成套开关柜常用低压成套开关柜用途GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.一、GGD型交流低压配电柜型号说明■柜体的防护等级为IP30,用户也可根据环境的要求在IP20IP40―之间选择.结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高■GGD柜充分考虑散热问题.在柜体上...
