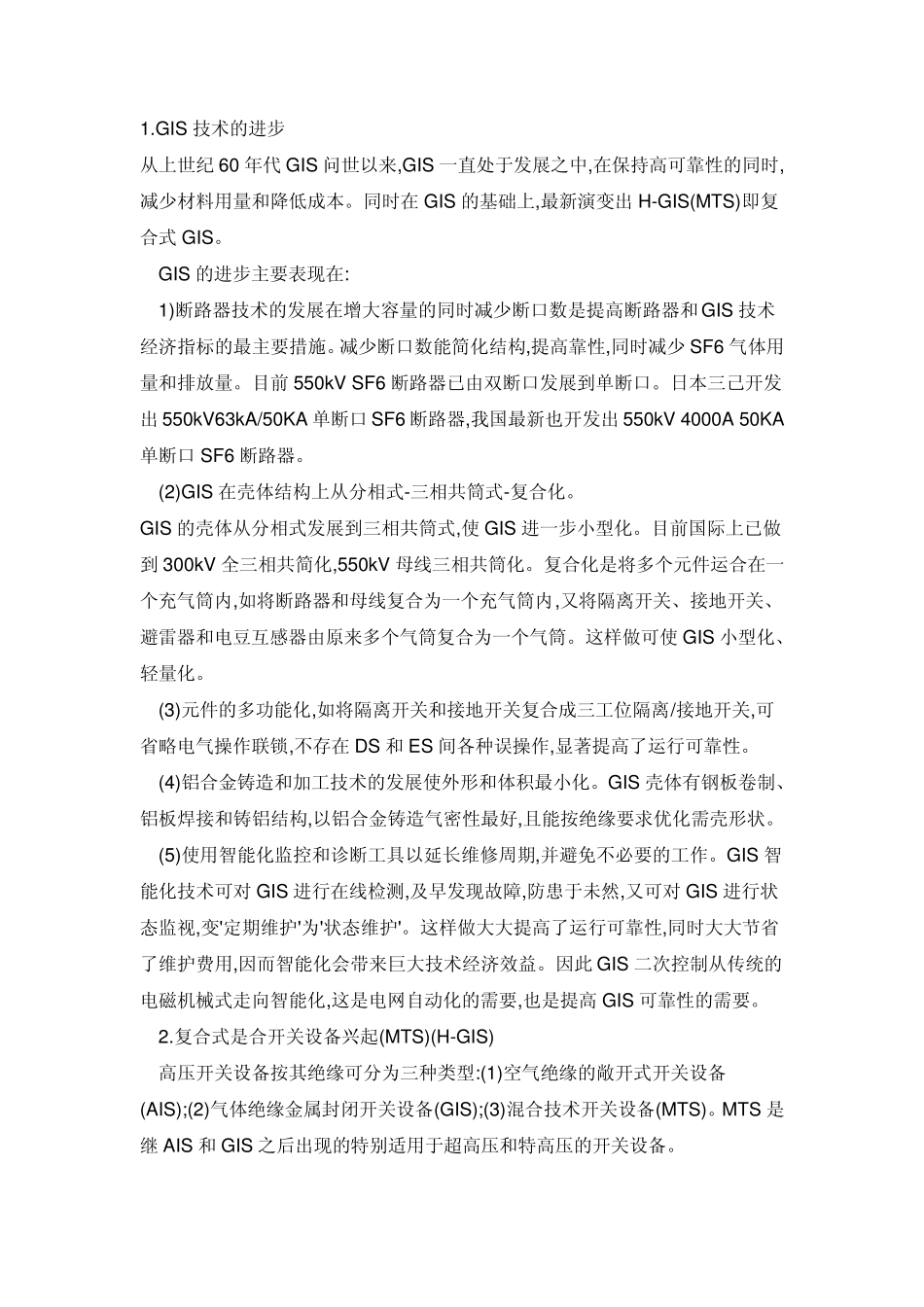

1.GIS 技术的进步 从上世纪60 年代GIS 问世以来,GIS 一直处于发展之中,在保持高可靠性的同时,减少材料用量和降低成本。同时在GIS 的基础上,最新演变出H-GIS(MTS)即复合式GIS。 GIS 的进步主要表现在: 1)断路器技术的发展在增大容量的同时减少断口数是提高断路器和GIS 技术经济指标的最主要措施。减少断口数能简化结构,提高靠性,同时减少SF6 气体用量和排放量。目前550kV SF6 断路器已由双断口发展到单断口。日本三己开发出550kV63kA/50KA 单断口SF6 断路器,我国最新也开发出550kV 4000A 50KA单断口SF6 断路器。 (2)GIS 在壳体结构上从分相式-三相共筒式-复合化。 GIS 的壳体从分相式发展到三相共筒式,使GIS 进一步小型化。目前国际上已做到300kV 全三相共简化,550kV 母线三相共筒化。复合化是将多个元件运合在一个充气筒内,如将断路器和母线复合为一个充气筒内,又将隔离开关、接地开关、避雷器和电豆互感器由原来多个气筒复合为一个气筒。这样做可使GIS 小型化、轻量化。 (3)元件的多功能化,如将隔离开关和接地开关复合成三工位隔离/接地开关,可省略电气操作联锁,不存在DS 和ES 间各种误操作,显著提高了运行可靠性。 (4)铝合金铸造和加工技术的发展使外形和体积最小化。GIS 壳体有钢板卷制、铝板焊接和铸铝结构,以铝合金铸造气密性最好,且能按绝缘要求优化需壳形状。 (5)使用智能化监控和诊断工具以延长维修周期,并避免不必要的工作。GIS 智能化技术可对 GIS 进行在线检测,及早发现故障,防患于未然,又可对 GIS 进行状态监视,变'定期维护'为'状态维护'。这样做大大提高了运行可靠性,同时大大节省了维护费用,因而智能化会带来巨大技术经济效益。因此 GIS 二次控制从传统的电磁机械式走向智能化,这是电网自动化的需要,也是提高GIS 可靠性的需要。 2.复合式是合开关设备兴起(MTS)(H-GIS) 高压开关设备按其绝缘可分为三种类型:(1)空气绝缘的敞开式开关设备(AIS);(2)气体绝缘金属封闭开关设备(GIS);(3)混合技术开关设备(MTS)。MTS 是继 AIS 和GIS 之后出现的特别适用于超高压和特高压的开关设备。 AIS 以优化投资成本为特征:GIS 以最小的空间需求为特征;MTS 则以可靠性极高的单线布置为特征。 混合技术开关设备(Mixed TechnologiesSwitchgear-MTS)是基于敞开式开关设备组合及气体绝缘金属封闭开关设备组合的组合式开关设备。MTS 可分两类:一类为敞开式组合电器;另一类为 H-GIS(Hybrid Gas Insul...
