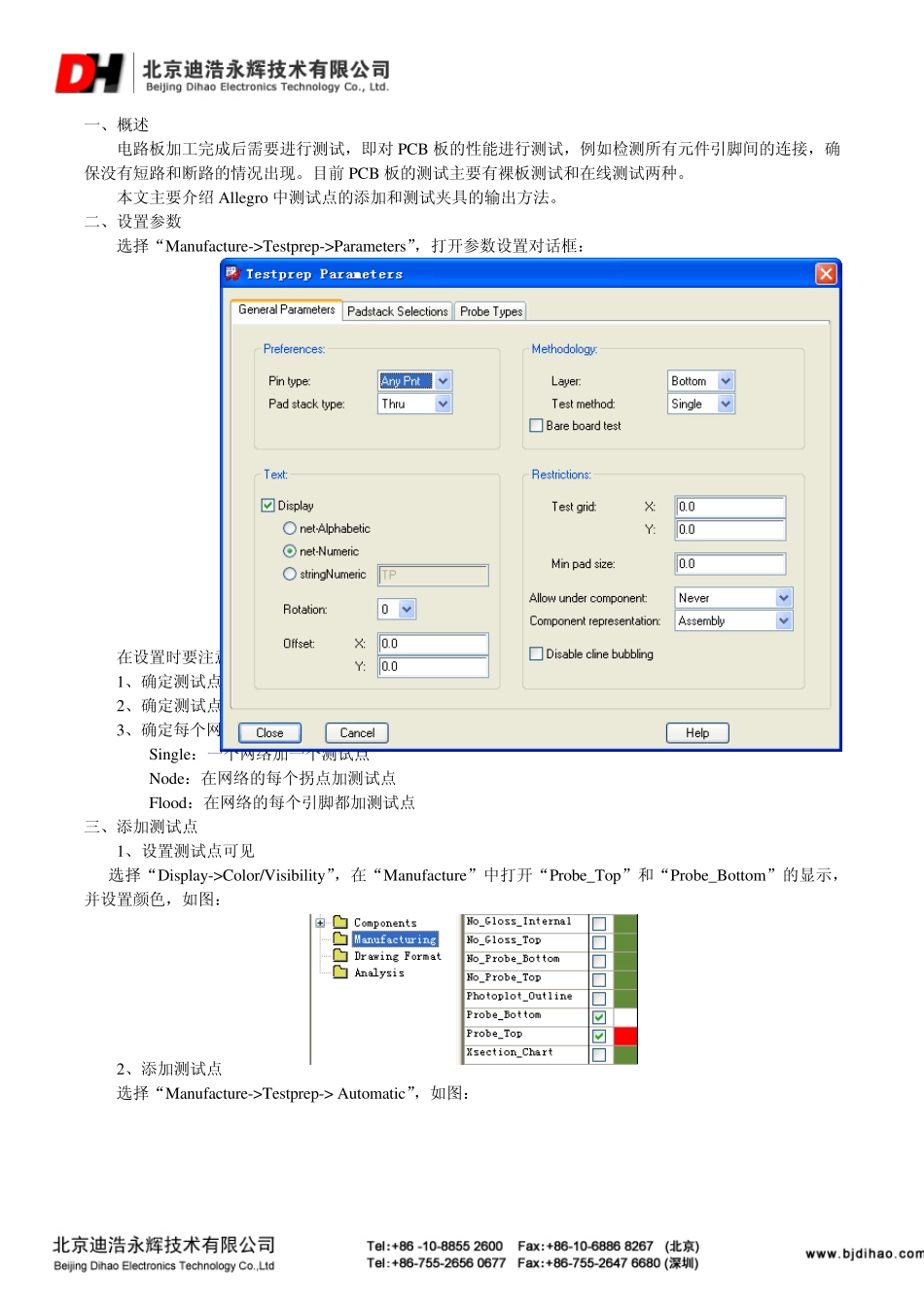

Allegro PCB 测试点生成和添加方法 时间 拟制人 修订 版本 备注 2012/3/14 Ma.chong Wang.peng V16.5 主要内容： 一、概述 二、设置参数 三、添加测试点 四、修改测试点 五、生成测试点钻孔文件 六、生成测试夹具 一、概述 电路板加工完成后需要进行测试，即对PCB 板的性能进行测试，例如检测所有元件引脚间的连接，确保没有短路和断路的情况出现。目前PCB 板的测试主要有裸板测试和在线测试两种。 本文主要介绍Allegro 中测试点的添加和测试夹具的输出方法。 二、设置参数 选择“Manu factu re->Testprep->Parameters”，打开参数设置对话框： 在设置时要注意的问题： 1、确定测试点添加位置，在Pin ty pe 中设置。包括 Inpu t、Ou tpu t、Any Pin、Via、Any Pnt 五个选项； 2、确定测试点添加在哪一层上，在Lay er 中设置； 3、确定每个网络上的测试点数量，在Test method 中设置。包括 Single、Node、Flood 三个选项： Single：一个网络加一个测试点 Node：在网络的每个拐点加测试点 Flood：在网络的每个引脚都加测试点 三、添加测试点 1、设置测试点可见 选择“Display ->Color/Visibility ”，在“Manu factu re”中打开“Probe_Top”和“Probe_Bottom”的显示，并设置颜色，如图： 2、添加测试点 选择“Manu factu re->Testprep-> Au tomatic”，如图： Allow test directly on pad：允许直接在焊盘上添加测试点 Allow test directly on trace：允许直接在走线上添加测试点，这种方法是在网络走线上创建一个测试用过孔（或者采用网络本身的过孔作为测试点添加孔），然后在过孔上添加测试点的方法，如图： 其中过孔类型通过参数设置中的“Padstack Selection”标签页中的SMT Testpad 进行设置，如图： Allow pin escape insertion：这种方法是将测试点优先添加在网络的第一个过孔处，如果没有合适的位置，则距离网络连接的引脚周围自动生成一个过孔来添加测试点，配合参数设置中的“Padstack Selection”标签页中的Thru Via 来确定过孔类型。如图： Execute mode： Overwrite：加入测试点时，先将旧有的测试点删除 Incremental：保留旧有的测试点 Via displacement：在进行“Allow pin escape insertion ”时，设置所添加的测试用过孔距离引脚的最小/最大距离。注意：如果都设置为 0，则不会执行过孔的自动添加。 点击“Generate testpoi...
