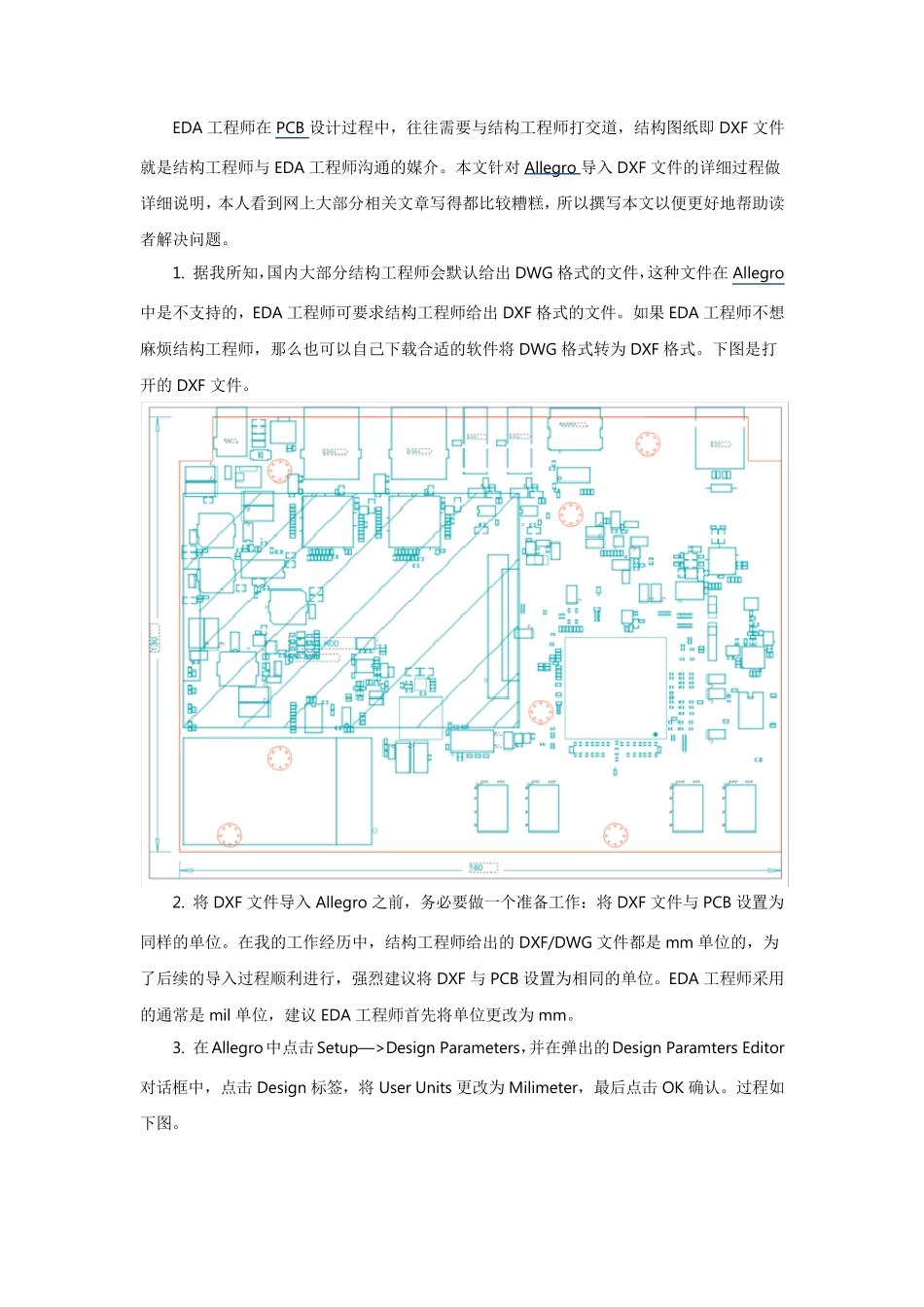

EDA 工程师在PCB 设计过程中，往往需要与结构工程师打交道，结构图纸即DXF 文件就是结构工程师与EDA 工程师沟通的媒介。本文针对 Allegro 导入 DXF 文件的详细过程做详细说明，本人看到网上大部分相关文章写得都比较糟糕，所以撰写本文以便更好地帮助读者解决问题。 1. 据我所知，国内大部分结构工程师会默认给出 DWG 格式的文件，这种文件在Allegro中是不支持的，EDA 工程师可要求结构工程师给出 DXF 格式的文件。如果 EDA 工程师不想麻烦结构工程师，那么也可以自己下载合适的软件将 DWG 格式转为 DXF 格式。下图是打开的DXF 文件。 2. 将 DXF 文件导入 Allegro 之前，务必要做一个准备工作：将 DXF 文件与PCB 设置为同样的单位。在我的工作经历中，结构工程师给出的DXF/DWG 文件都是mm 单位的，为了后续的导入过程顺利进行，强烈建议将 DXF 与PCB 设置为相同的单位。EDA 工程师采用的通常是mil 单位，建议 EDA 工程师首先将单位更改为 mm。 3. 在Allegro中点击Setup— >Design Parameters，并在弹出的Design Paramters Editor对话框中，点击 Design 标签，将 User Units 更改为 Milimeter，最后点击 OK 确认。过程如下图。 4. 点击File—>Import–>DXF，如下图。 5. 找到欲导入的DXF 文件。 6. 此时需要注意，有一个非常重要的操作，就是勾选Incremental addtion，即在原有基础上新增。我看到网上有很多网友碰到这样的问题：导入 DXF 之后，PCB 中原有的所有内容都消失了，就是因为没有勾选Incremental addtion。正确的方式如下图。 7. 点击 Lib… 图标，将配置文件保存在合适的目录下，其实默认不做调整也是OK 的。比较重要的操作是点击 Edit/View layers… 图标，选择需要导入的层。 8. 在弹出的DXF In Edit/View Layers 对话框中，勾选Select all，意为全部导入。点击Class 后面的下拉框选择 Board Geometry，即将 DXF 文件全部导入至 Board Geometry大类下，如下图。 9. 按照我的习惯，我会新建一个Subclass。点击 New subclasses 按钮，并在弹出的对话框中输入合适的名称，例如此处将其命名为 beamsky，点击 OK 添加，如下图。 10. 这时点击 Map 按钮，就可将 DXF 文件中的所有内容 Map 到 Board Geometry/beamsky下面，如下图。 11. 这时点击 OK 就回到 DXF In 对话框，点击 Import 按钮，就完成了 DXF 文件的导入，如下图。 12, 导入完成的效果如下图所示。
