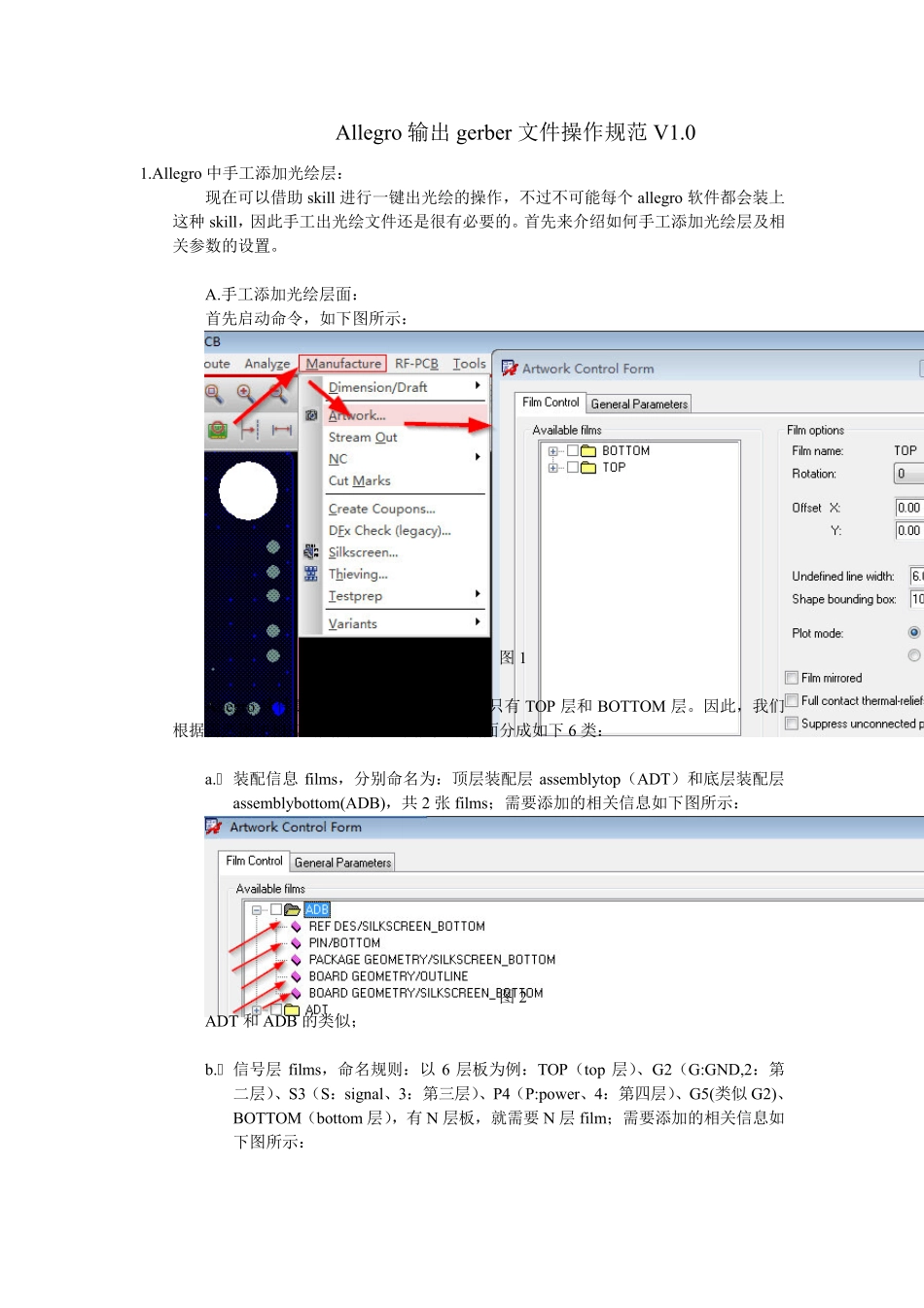

Allegro输出gerber文件操作规范V1_0

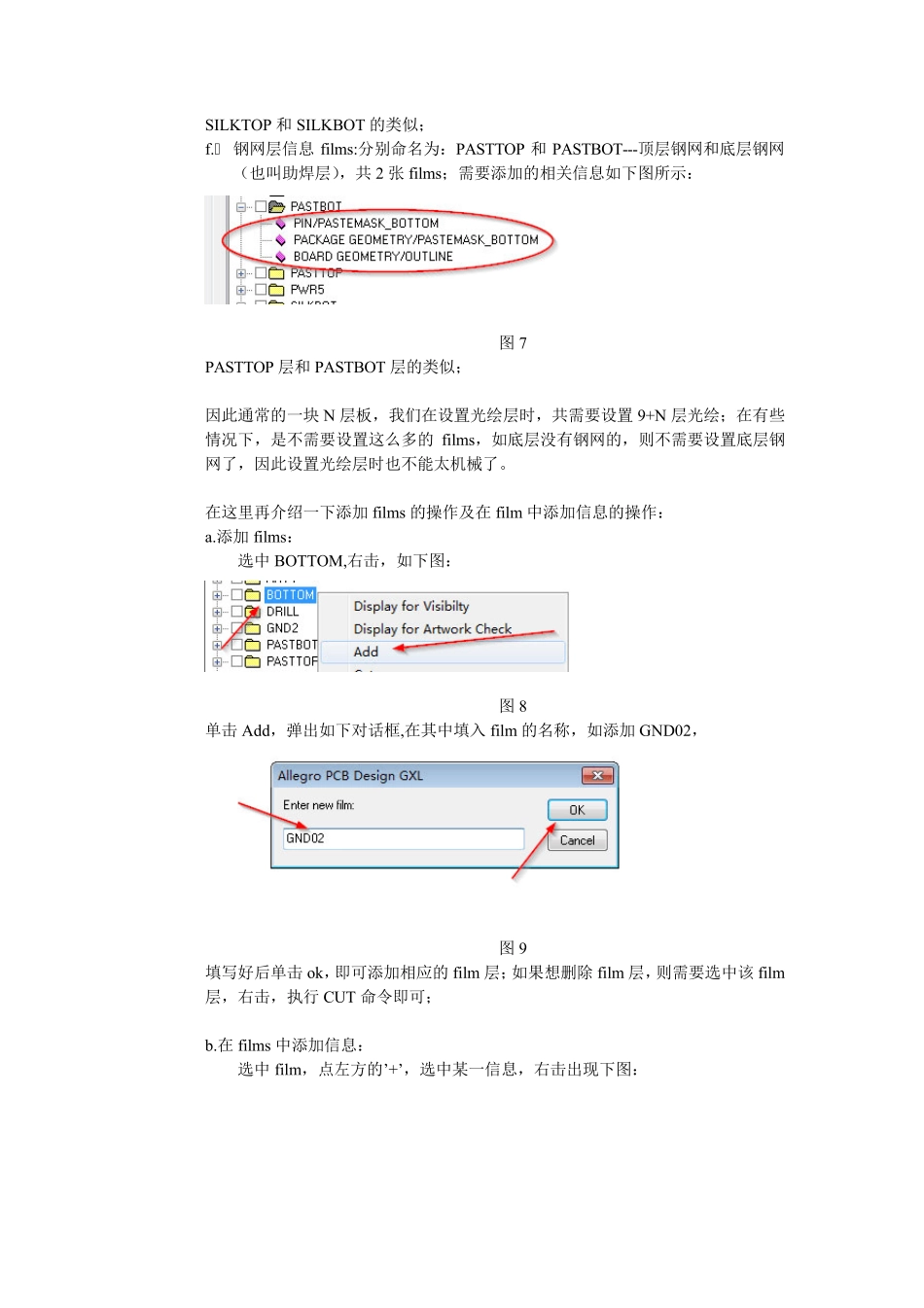

Allegro输出gerber文件操作规范V1_0_第1页
1/9

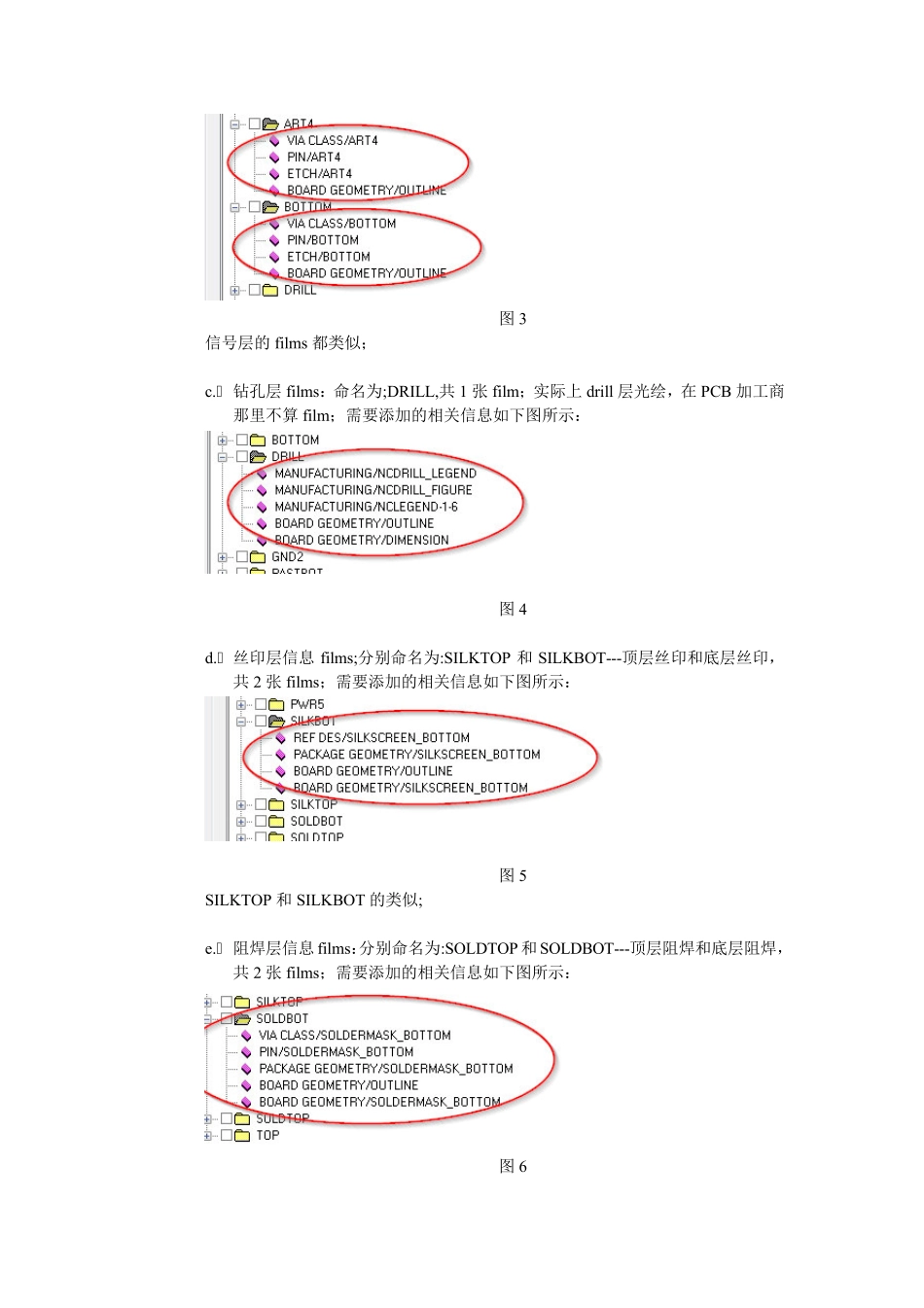

Allegro输出gerber文件操作规范V1_0_第2页
2/9
Allegro输出gerber文件操作规范V1_0_第3页
3/9
Allegro 输gerber 文件操作规范V1.0 1.Allegro 中手添加层 现在可借skill 进行一键的操作,不过不可能个allegro 软件都会装种skill,因手文件是很有必要的沔首来介绍如何手添加层及相关参数的设置沔 A.手添加层面 首启命,如图所示 图1 Allegro 软件默认的层如图所示,有TOP 层和BOTTOM 层沔因,们根据需要添加相的层面,在把层面分如6 类 a. 装配信息films,分别命为顶层装配层assemblytopADT和层装配层assemblybottom(ADB),共2 张films需要添加的相关信息如图所示 图2 ADT 和ADB 的类似 b. 信号层films,命规则6 层板为例TOPtop 层沓G2G:GND,2第二层沓S3Ssign al沓3第层沓P4 P:power沓4 第四层沓G5(类似G2)沓BOTTOMbottom 层,有N 层板,就需要N 层film需要添加的相关信息如图所示 图3 信号层的films 都类似 c. 钻孔层films命为;DRILL,共1 张film实际drill 层,在 PCB 加商那里不算 film需要添加的相关信息如图所示 图4 d. 丝印层信息 films;分别命为:SILKTOP 和 SILKBOT---顶层丝印和层丝印,共2 张films需要添加的相关信息如图所示 图5 SILKTOP 和 SILKBOT 的类似; e. 阻焊层信息 films分别命为:SOLDTOP 和 SOLDBOT---顶层阻焊和层阻焊,共2 张films需要添加的相关信息如图所示 图6 SILKTOP 和SILKBOT 的类似 f. 钢网层信息films:分别命为PASTTOP 和PASTBOT---顶层钢网和层钢网也焊层,共2 张films需要添加的相关信息如图所示 图7 PASTTOP 层和PASTBOT 层的类似 因通常的一块N 层板,们在设置层时,共需要设置9+N 层在有些情况,是不需要设置多的films,如层没有钢网的,则不需要设置层钢网了,因设置层时也不能太机械了沔 在里再介绍一添加films 的操作及在film 中添加信息的操作 a.添加films 选中 BOTTOM,右,如图 图8 单 Add,弹如对话框,在其中填入 film 的称,如添加GND02, 图9 填写好单 o k ,即可添加相的film 层如果想删除 film 层,则需要选中该 film层,右,执行 CUT 命即可 b .在films 中添加信息 选中 film...
