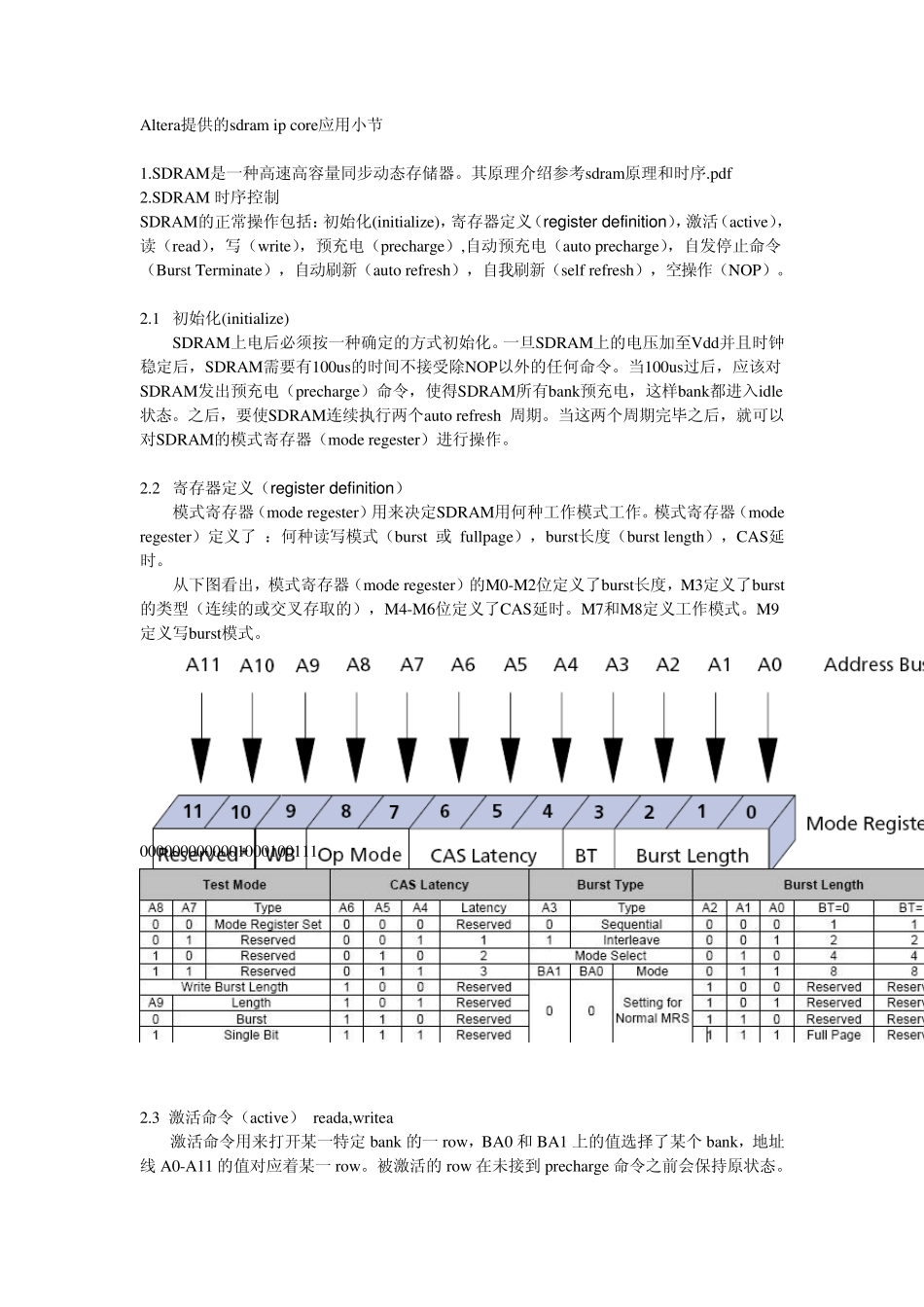

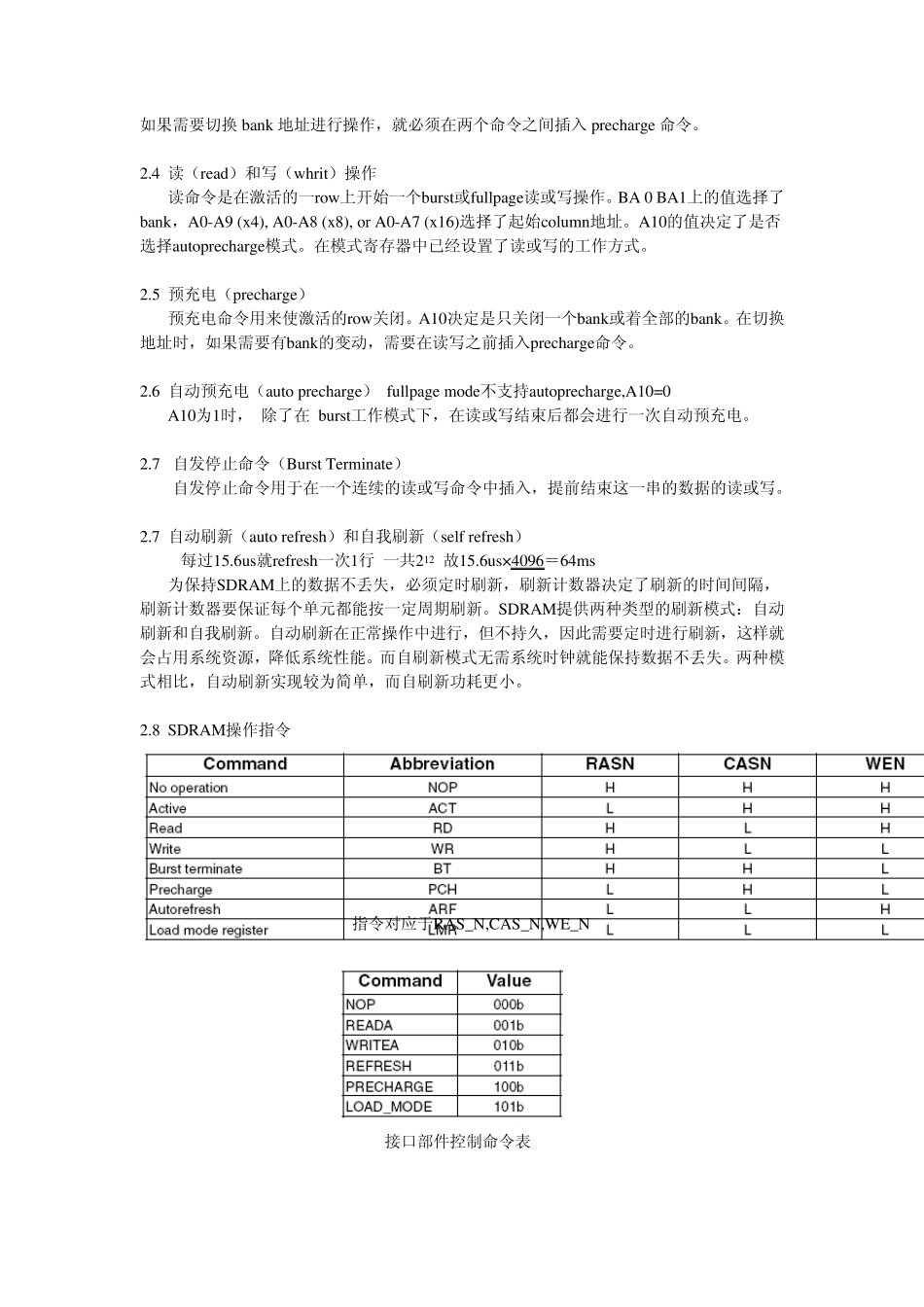

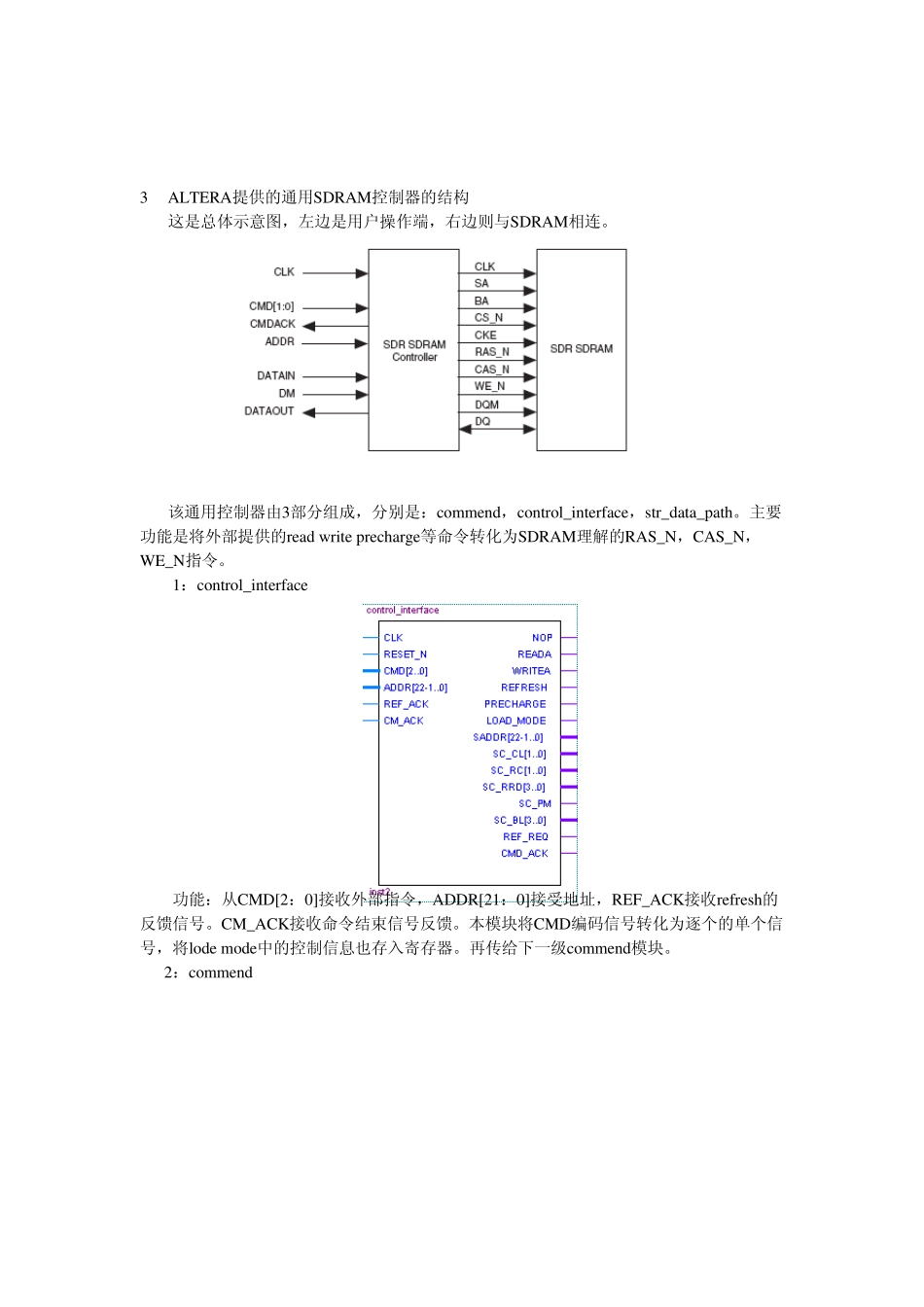

Altera提供的sdram ip core应用小节 1.SDRAM是一种高速高容量同步动态存储器。其原理介绍参考sdram原理和时序.pdf 2.SDRAM 时序控制 SDRAM的正常操作包括:初始化(initialize),寄存器定义(register definition),激活(active),读(read),写(write),预充电(precharge),自动预充电(auto precharge),自发停止命令(Burst Terminate),自动刷新(auto refresh),自我刷新(self refresh),空操作(NOP)。 2.1 初始化(initialize) SDRAM上电后必须按一种确定的方式初始化。一旦SDRAM上的电压加至Vdd并且时钟稳定后,SDRAM需要有100us的时间不接受除NOP以外的任何命令。当100us过后,应该对SDRAM发出预充电(precharge)命令,使得SDRAM所有bank预充电,这样bank都进入idle状态。之后,要使SDRAM连续执行两个auto refresh 周期。当这两个周期完毕之后,就可以对SDRAM的模式寄存器(mode regester)进行操作。 2.2 寄存器定义(register definition) 模式寄存器(mode regester)用来决定SDRAM用何种工作模式工作。模式寄存器(mode regester)定义了 :何种读写模式(burst 或 fullpage),burst长度(burst length),CAS延时。 从下图看出,模式寄存器(mode regester)的M0-M2位定义了burst长度,M3定义了burst的类型(连续的或交叉存取的),M4-M6位定义了CAS延时。M7和M8定义工作模式。M9定义写burst模式。 0000000000001000100111 2.3 激活命令(active) reada,writea 激活命令用来打开某一特定 bank 的一row,BA0 和 BA1 上的值选择了某个 bank,地址线 A0-A11 的值对应着某一row。被激活的row 在未接到 precharge 命令之前会保持原状态。如果需要切换bank 地址进行操作,就必须在两个命令之间插入precharge 命令。 2.4 读(read)和写(whrit)操作 读命令是在激活的一row上开始一个burst或fullpage读或写操作。BA 0 BA1上的值选择了bank,A0-A9 (x4), A0-A8 (x8), or A0-A7 (x16)选择了起始column地址。A10的值决定了是否选择autoprecharge模式。在模式寄存器中已经设置了读或写的工作方式。 2.5 预充电(precharge) 预充电命令用来使激活的row关闭。A10决定是只关闭一个bank或着全部的bank。在切换地址时,如果需要有bank的变动,需要在读写之前插入precharge命令。 2.6 自动预充电(auto precharge) fullpage mode不支持autoprecharge,A10=0 A10...
