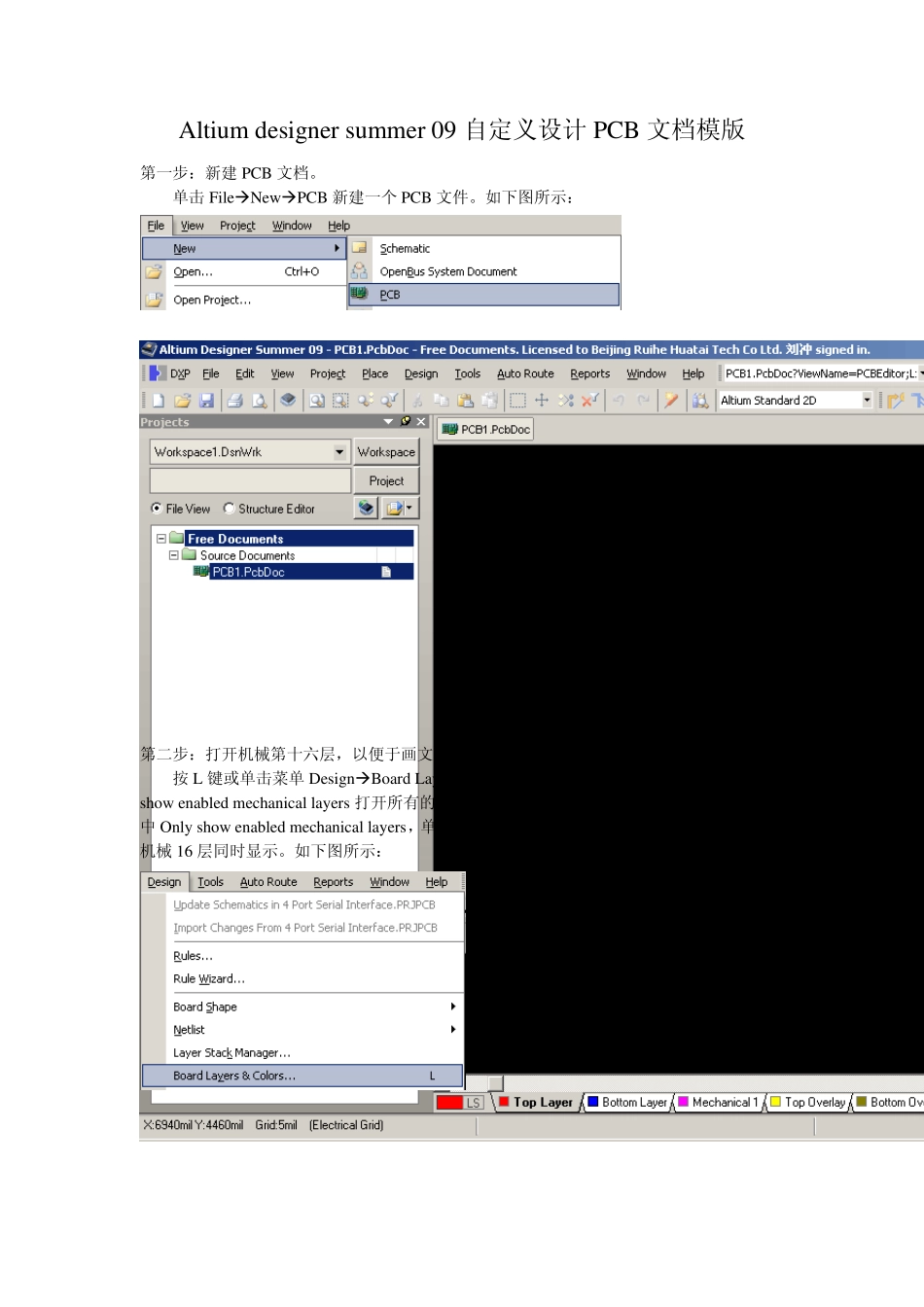

Altiumdesignersummer09自定义设计PCB文档模版_第1页
1/12

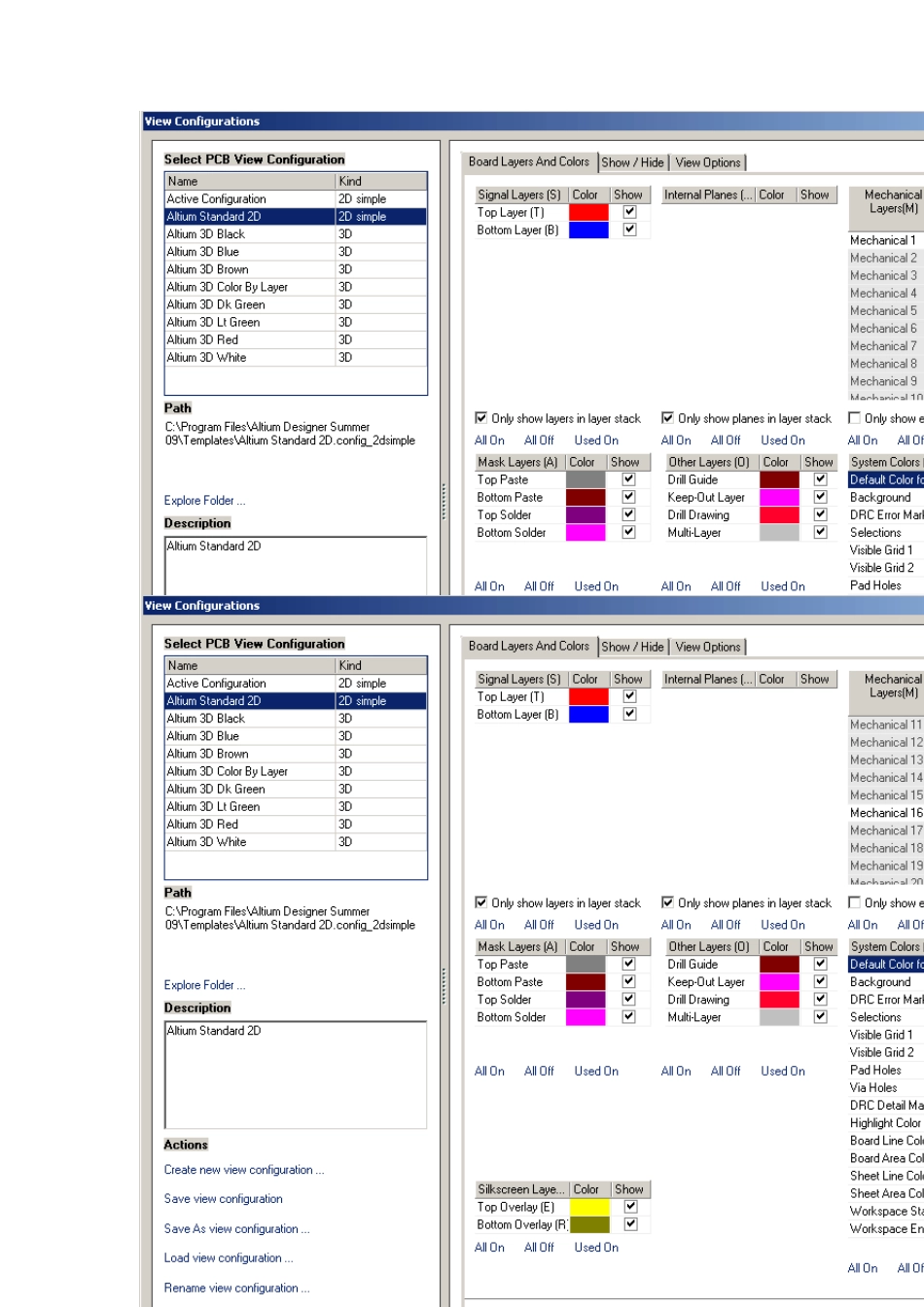

Altiumdesignersummer09自定义设计PCB文档模版_第2页
2/12
Altiumdesignersummer09自定义设计PCB文档模版_第3页
3/12
Altium designer summer 09 自定义设计PCB 文档模版 第一步:新建PCB 文档。 单击 FileÆNewÆPCB 新建一个 PCB 文件。如下图所示: 第二步:打开机械第十六层,以便于画文档模板。 按 L 键或单击菜单 DesignÆBoard Layers&Colors… 进入层颜色管理对话框,取消 Only show enabled mechanical layers 打开所有的机械层,将第16 层的 Enable 选项勾上,然后再选中 Only show enabled mechanical layers,单击 OK 退出设置可在 PCB 环境中看到机械 1 层和机械 16 层同时显示。如下图所示: 第三步:设置默认纸张的大小,并打开图纸显示。 按快捷键 Q 键将默认长度单位切换到公制单位,然后单击菜单 DesignÆBoard Options进入板参数选项对话框,勾选 Display Sheet 项,取消勾选 Auto Size linked layers 项,然后输入纸张尺寸(标准尺寸见下表)如本例以 A4 纸为例输入:宽 297,高 210,再勾选上 Auto Size linked layers 项,单击 OK 退出设置。如下图所示: 中华民国《中国国家标准》CNS 5《纸张尺度(裁切后)》。 A 组 尺寸 mm B组 尺寸 mm C组 尺寸 mm A0 841×1189 B0 1000×1414 C0 917×1297 A1 594×841 B1 707×1000 C1 648×917 A2 420×594 B2 500×707 C2 458×648 A3 297×420 B3 353×500 C3 324×458 A4 210×297 B4 250×353 C4 229×324 A5 148×210 B5 176×250 C5 162×229 第四步:重新定义默认的板形状及位置。 我们先在顶层丝印层按照显示的白色的图纸的区域画出其大概的形状,目的是等一下在重新定义板形时有一个参照物,否则将是一片黑无法定位,然后单击菜单 DesignÆBoard ShapeÆRedefine Board Shape,重新在图纸上绘制默认板形状,最好将其放置在图纸的正中央位置,定义好板形状之后再将丝印层的纸条全部删除。如下图所示: 绘制出纸张形状 切换到丝印层 第五步:绘制图纸标准风格及LOGO 表头。 将当前活动的层切换到机械 16 层,单击 PlaceÆlin e 工具,绘制出图纸的标准风格及LOGO 表头。如下图所示: 第六步:设置好表头LOGO 参数。 表头参数的定义可以根据工程师自己的需要定义,一般应标明文件名、项目、版本号、工程师、设计日期等参数,对于文件名和设计日期这两项参数可以直接调用系统支持的特殊关键字(请参阅相关说明),这样它会自动根据你的文件名和打印日...
