AltiumDesigner元器件库服务器管理指南

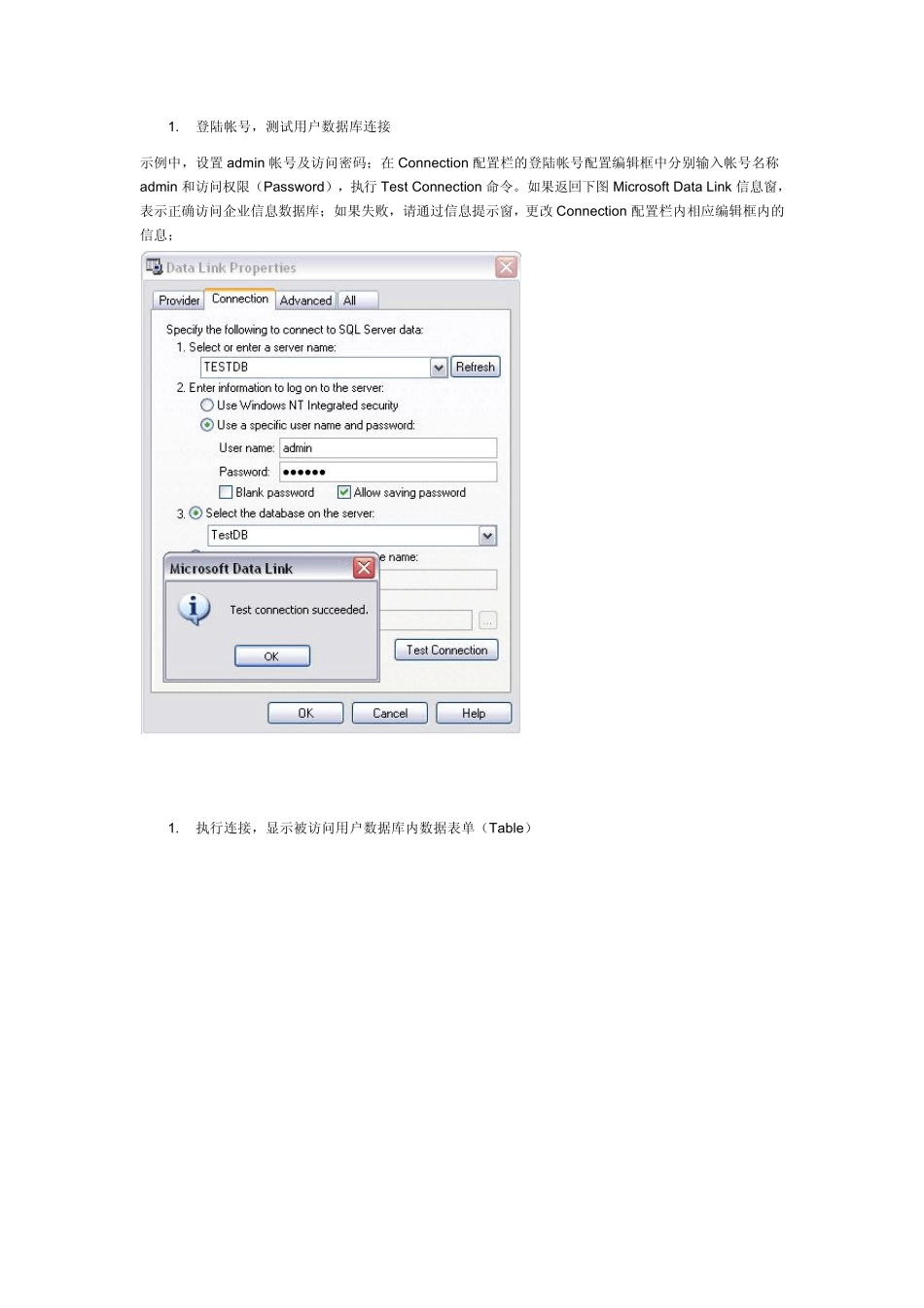

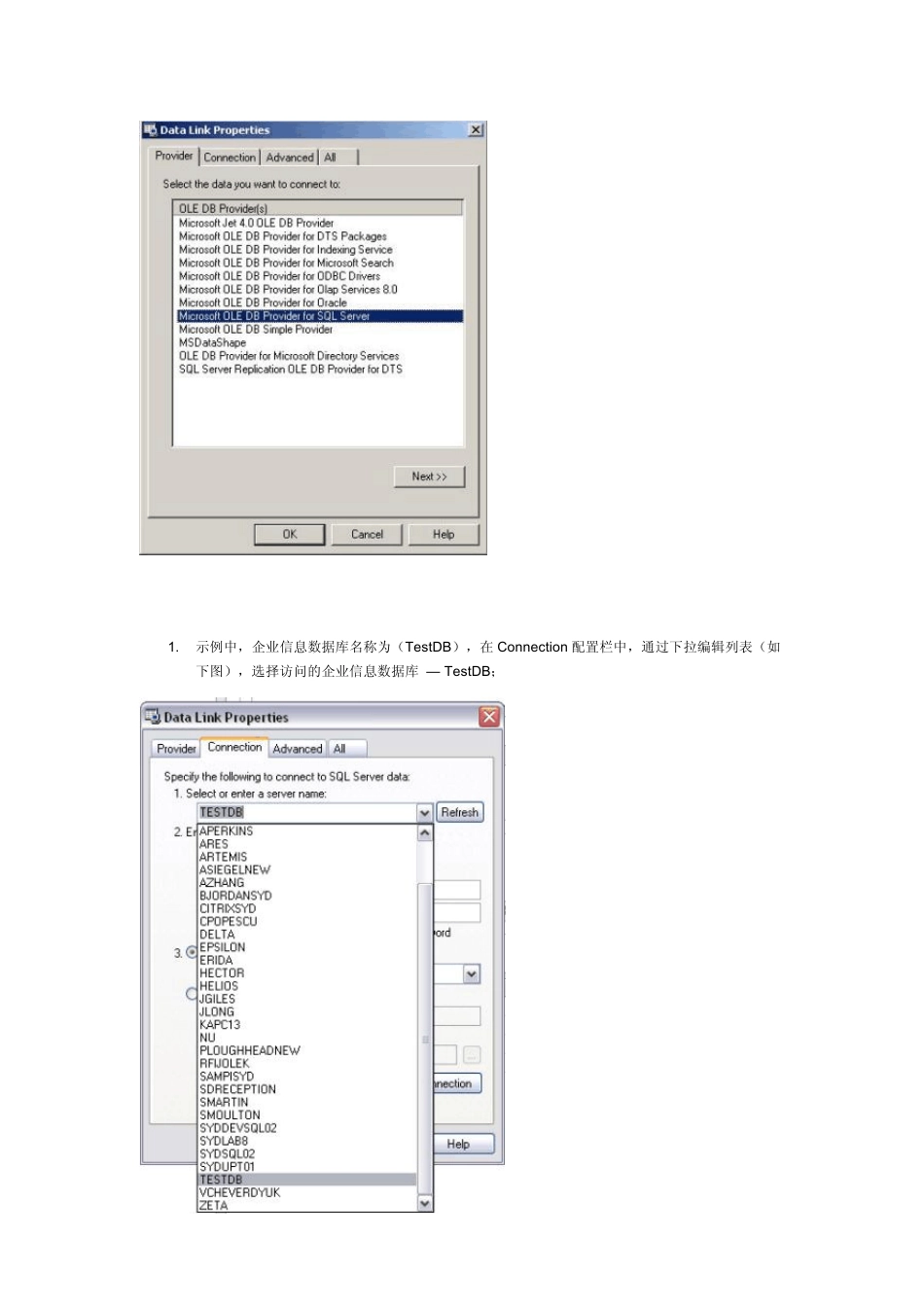

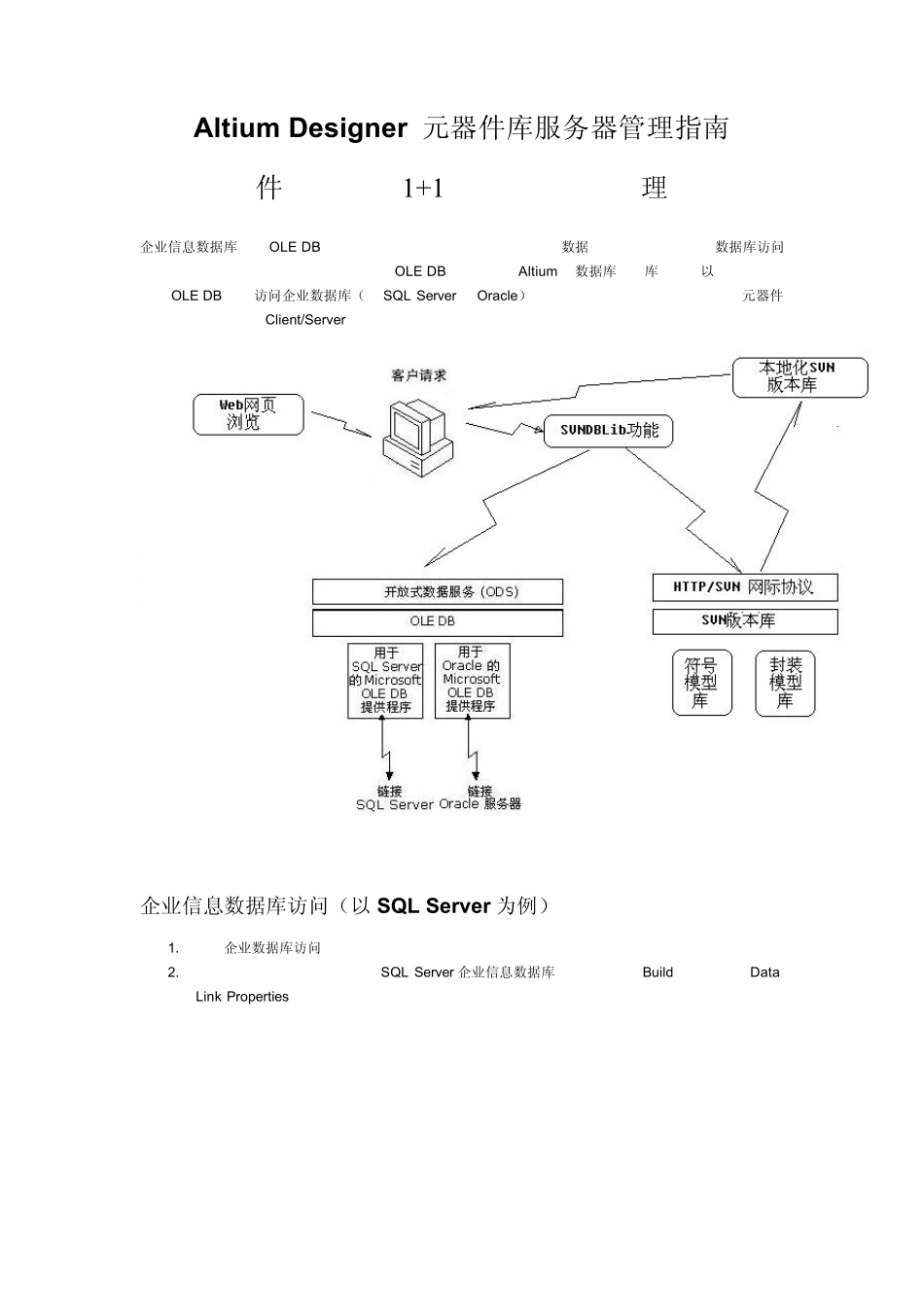

Altium Designer 元器件库服务器管理指南 《 文件由：欢乐 1+1 群内 收藏和整理！ 》 企业信息数据库使用 OLE DB 特性，实现在关系引擎和存储引擎间的数据通讯。所有客户端的数据库访问操作均可由存储引擎从基表中执行简单的 OLE DB 集合命令。Altium 的数据库关联库功能可以支持客户端通过 OLE DB 直接访问企业数据库（如 SQL Server 或 Oracle）；同时，结合版本控制系统实现对元器件模型的检索和调用。Client/Server 关系图如下： 企业信息数据库访问（以 SQL Server 为例） 1. 远程企业数据库访问 2. 选择利用连接设置选项建立与 SQL Server 企业信息数据库的连接，执行 Build 命令，弹出 Data Link Properties 配置窗口，如下图； 1. 示例中，企业信息数据库名称为（TestDB），在Connection 配置栏中，通过下拉编辑列表（如下图），选择访问的企业信息数据库 — TestDB； 1. 登陆帐号，测试用户数据库连接 示例中，设置admin 帐号及访问密码；在Connection 配置栏的登陆帐号配置编辑框中分别输入帐号名称admin 和访问权限（Passw ord），执行Test Connection 命令。如果返回下图 Microsoft Data Link 信息窗，表示正确访问企业信息数据库；如果失败，请通过信息提示窗，更改 Connection 配置栏内相应编辑框内的信息； 1. 执行连接，显示被访问用户数据库内数据表单（Table） 点击Enable 属性列中的复选框，选择被访问的数据表单。如下图： 1. 定义域检索字段 将企业信息数据库内数据表单中某一个元器件的唯一标识码作为数据库检索关键字段，如 Design Item Id；当匹配参数不唯一时，需要使用条件检索语句"Where"来设置数据库检索条件，用户可以指定多个关键字段建立元器件检索条件，实现从元件符号参数到企业信息数据库记录的关联。 1. 设置域映射关系 通过于映射关系设置就可以建立数据库内字段信息与 SVN 版本库中元器件模型数据的关联，如下图，简单的将企业信息数据库内元器件数据表单中的符号/封装模型的属性列分别关联到[Library Ref]/[Footprint Ref]域，符号/封装模型的属性列中的每一条记录将自动从 SVN 版本库设定的符号/封装模型路径中查找对应的符号和封装模型。 1. 浏览数据表信息 2. SQL Server 数据库表单视图 1. Altium Designer 数据表单视图 SVN 版本库访问 1. 版本库服务器访问 SVN 版本库是基于 Subversion 版本控制...
