Altium_Designer教程PCB电路设计

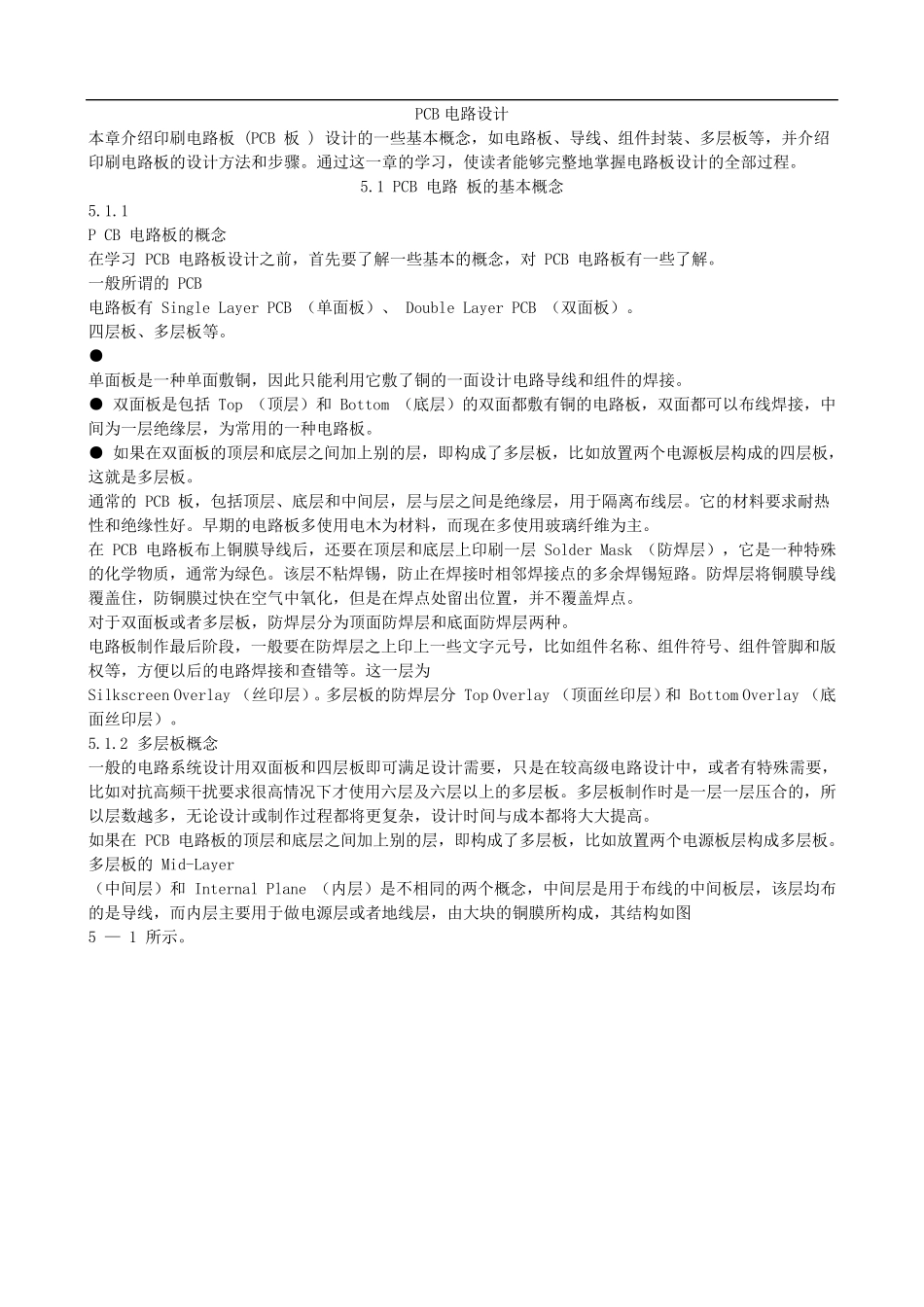

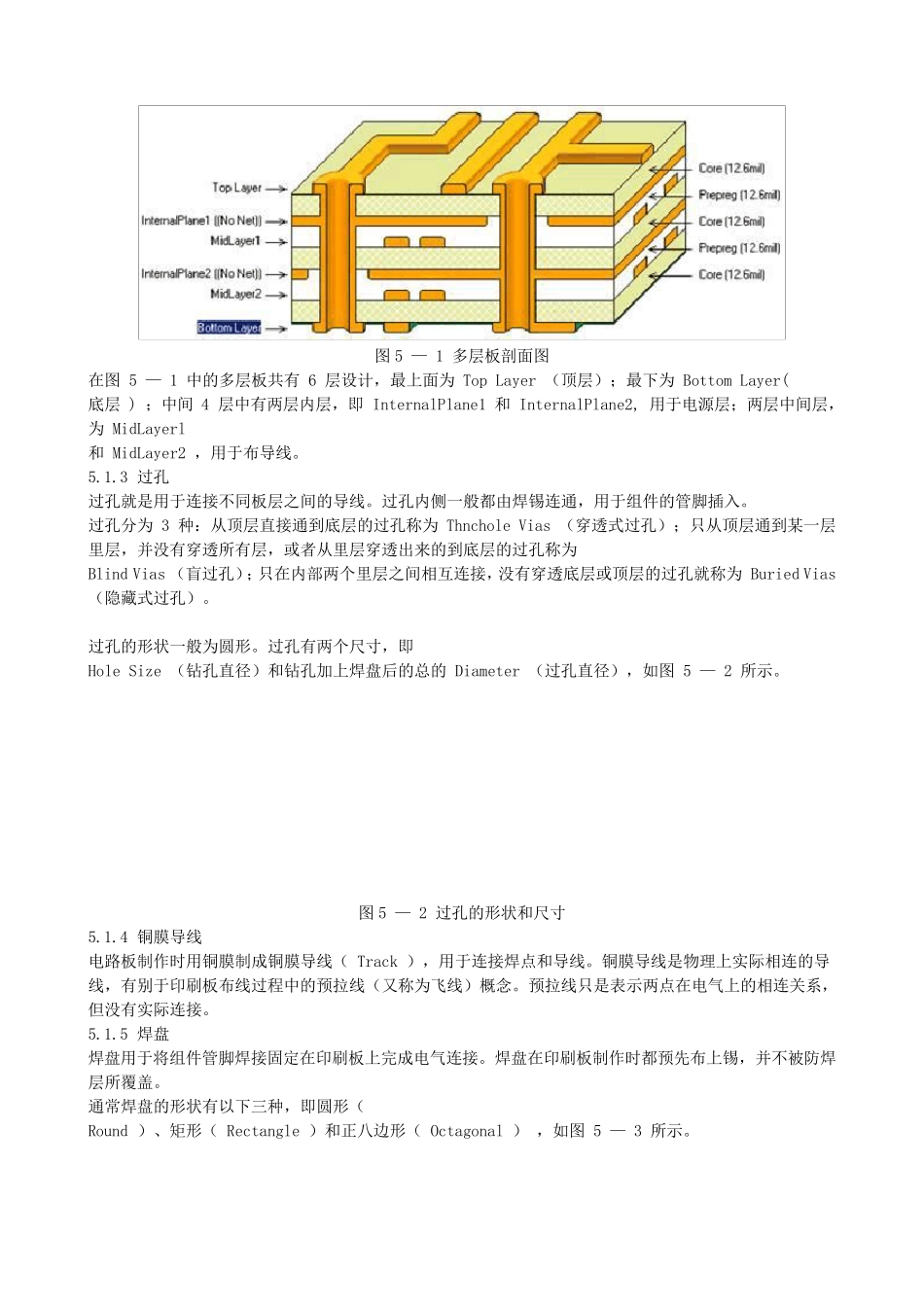

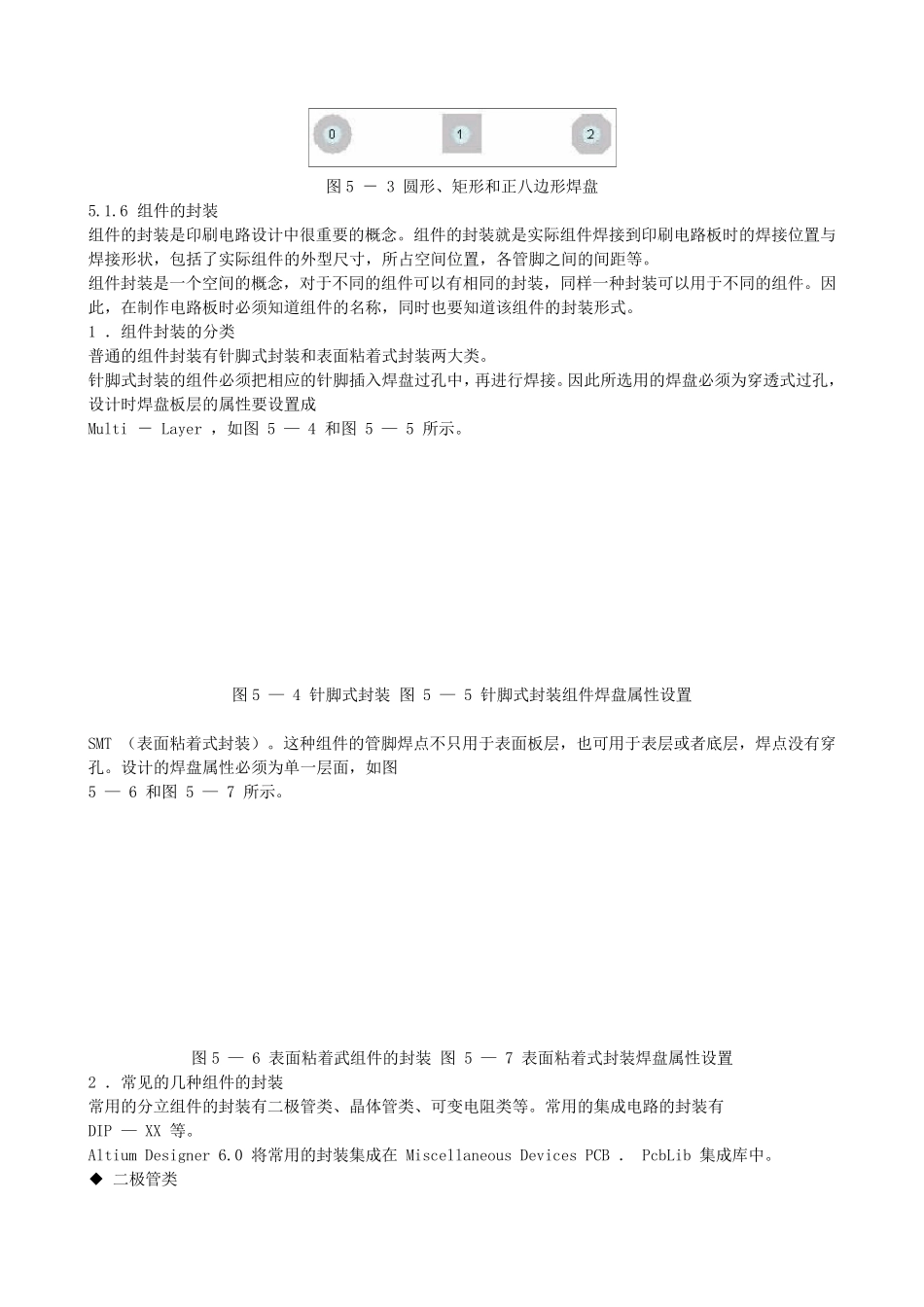

PCB 电 路 设 计 本 章 介 绍 印 刷 电 路 板 (PCB 板 ) 设 计 的 一 些 基 本 概 念 ， 如 电 路 板 、 导 线 、 组 件 封 装 、 多 层 板 等 ， 并 介 绍印 刷 电 路 板 的 设 计 方 法 和 步 骤 。 通 过 这 一 章 的 学 习 ， 使 读 者 能 够 完 整 地 掌 握 电 路 板 设 计 的 全 部 过 程 。 5.1 PCB 电 路 板 的 基 本 概 念 5.1.1 P CB 电 路 板 的 概 念 在 学 习 PCB 电 路 板 设 计 之 前 ， 首 先 要 了 解 一 些 基 本 的 概 念 ， 对 PCB 电 路 板 有 一 些 了 解 。 一 般 所 谓 的 PCB 电 路 板 有 Single Layer PCB （ 单 面 板 ） 、 Double Layer PCB （ 双 面 板 ） 。 四 层 板 、 多 层 板 等 。 ● 单 面 板 是 一 种 单 面 敷 铜 ， 因 此 只 能 利 用 它 敷 了 铜 的 一 面 设 计 电 路 导 线 和 组 件 的 焊 接 。 ● 双 面 板 是 包 括 Top （ 顶 层 ） 和 Bottom （ 底 层 ） 的 双 面 都 敷 有 铜 的 电 路 板 ， 双 面 都 可 以 布 线 焊 接 ， 中间 为 一 层 绝 缘 层 ， 为 常 用 的 一 种 电 路 板 。 ● 如 果 在 双 面 板 的 顶 层 和 底 层 之 间 加 上 别 的 层 ， 即 构 成 了 多 层 板 ， 比 如 放 置 两 个 电 源 板 层 构 成 的 四 层 板 ，这 就 是 多 层 板 。 通 常 的 PCB 板 ， 包 括 顶 层 、 底 层 和 中 间 层 ， 层 与 层 之 间 是 绝 缘 层 ， 用 于 隔 离 布 线 层 。 它 的 材 料 要 求 耐 热性 和 绝 缘 性 好 。 早 期 的 电 路 板 多 使 用 电 木 为 材 料 ， 而现在 多 使 用 玻璃纤维为 主。 在 PCB 电 路 板 布 上 铜 膜导 线 后， 还要 在 顶 层 和 底 层 上 印 刷 一 层 Solder Mask （ 防焊 层 ） ， 它 是 一 种 特殊的 化学 物质， 通 常 为 绿色。 该层 不粘焊 锡， 防止在 焊 接 时相邻焊 接 点的 多 余焊 锡短路 。 防焊 层 将铜 膜导 线覆盖住， 防铜 膜过 快在 空气中 氧化...
