ALTIUM实验报告

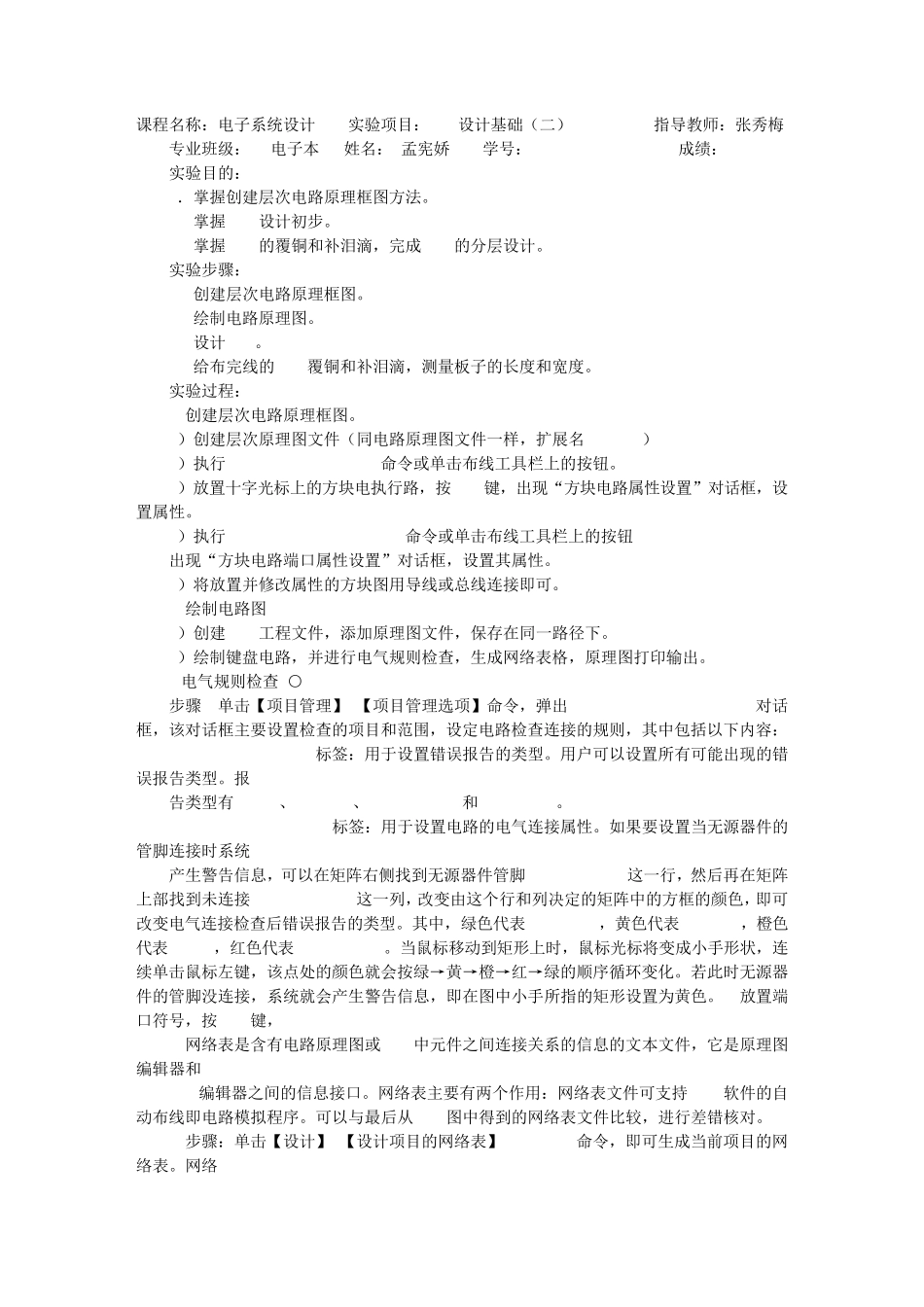

课程名称：电子系统设计 实验项目：pcb设计基础（二） 指导教师：张秀梅 专业班级：10电子本 姓名： 孟宪娇 学号： 201000802062 成绩： 实验目的： 1．掌握创建层次电路原理框图方法。 2. 掌握pcb设计初步。 3. 掌握pcb的覆铜和补泪滴，完成pcb的分层设计。 实验步骤： 1. 创建层次电路原理框图。 2. 绘制电路原理图。 3. 设计pcb。 4. 给布完线的pcb覆铜和补泪滴，测量板子的长度和宽度。 实验过程： 1.创建层次电路原理框图。 1）创建层次原理图文件（同电路原理图文件一样，扩展名.schdoc） 2）执行place/sheet symbol命令或单击布线工具栏上的按钮。 3）放置十字光标上的方块电执行路，按tab键，出现“方块电路属性设置”对话框，设置属性。 4）执行place/add sheet entry命令或单击布线工具栏上的按钮 出现“方块电路端口属性设置”对话框，设置其属性。 5）将放置并修改属性的方块图用导线或总线连接即可。 2.绘制电路图 1）创建pcb工程文件，添加原理图文件，保存在同一路径下。 2）绘制键盘电路，并进行电气规则检查，生成网络表格，原理图打印输出。 1电气规则检查 ○ 步骤: 单击【项目管理】|【项目管理选项】命令，弹出options for pcb project对话框，该对话框主要设置检查的项目和范围，设定电路检查连接的规则，其中包括以下内容： ? error reporting标签：用于设置错误报告的类型。用户可以设置所有可能出现的错误报告类型。报 告类型有 error、warning、fatal error和no report。 ? connection matrix标签：用于设置电路的电气连接属性。如果要设置当无源器件的管脚连接时系统 产生警告信息，可以在矩阵右侧找到无源器件管脚(passive pin)这一行，然后再在矩阵上部找到未连接(unconnected)这一列，改变由这个行和列决定的矩阵中的方框的颜色，即可改变电气连接检查后错误报告的类型。其中，绿色代表 no report，黄色代表 warning，橙色代表 error，红色代表 fatal error。当鼠标移动到矩形上时，鼠标光标将变成小手形状，连续单击鼠标左键，该点处的颜色就会按绿→黄→橙→红→绿的顺序循环变化。若此时无源器件的管脚没连接，系统就会产生警告信息，即在图中小手所指的矩形设置为黄色。 ,放置端口符号，按tab键， ? 网络表是含有电路原理图或pcb中元件之间连接关系的信息的文本文件，它是原理图编辑器和 pcb编辑器之间的信息接口。网络表主要有两个作用：网...
