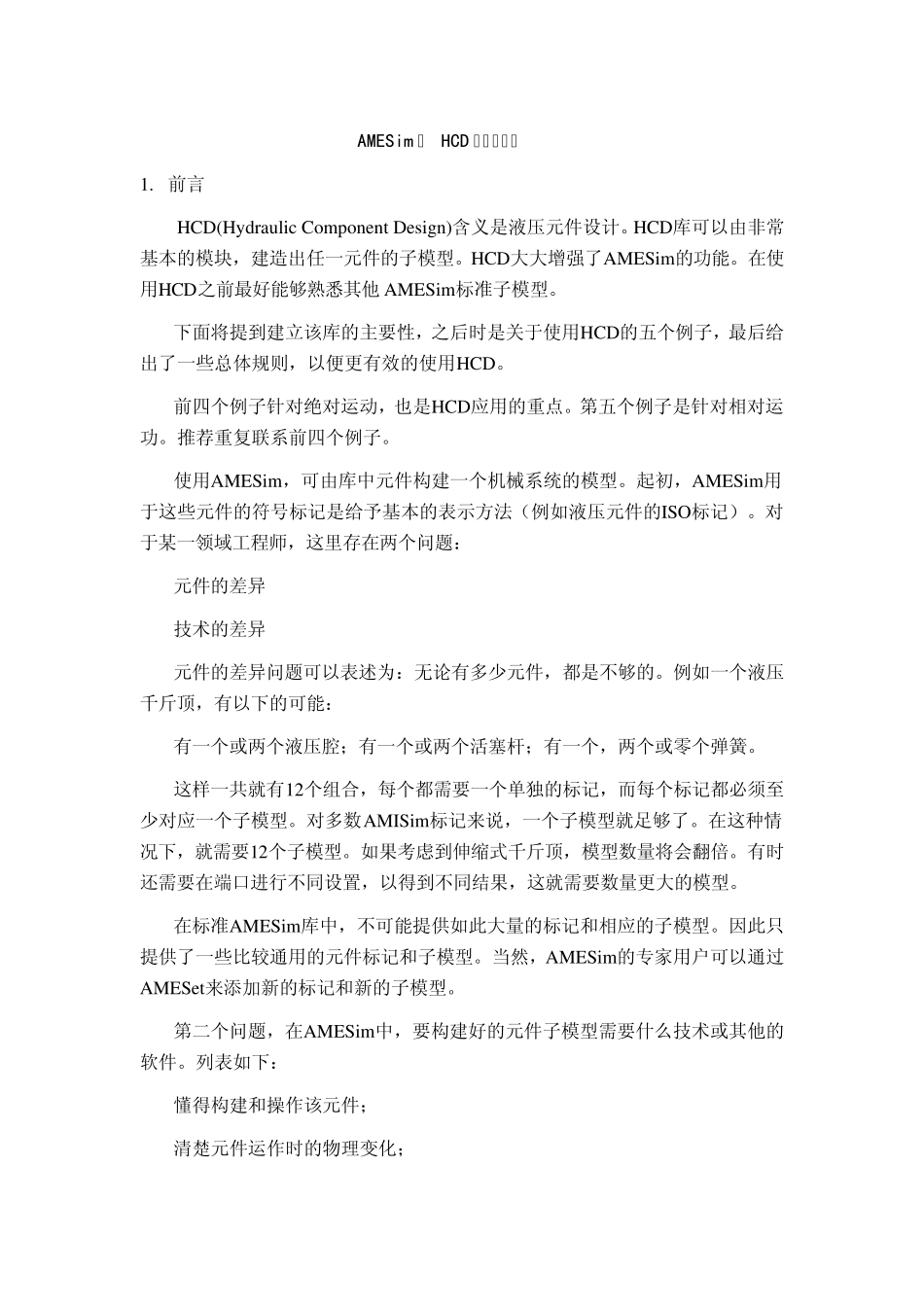

AMESim的HCD库的使用_第1页
1/32

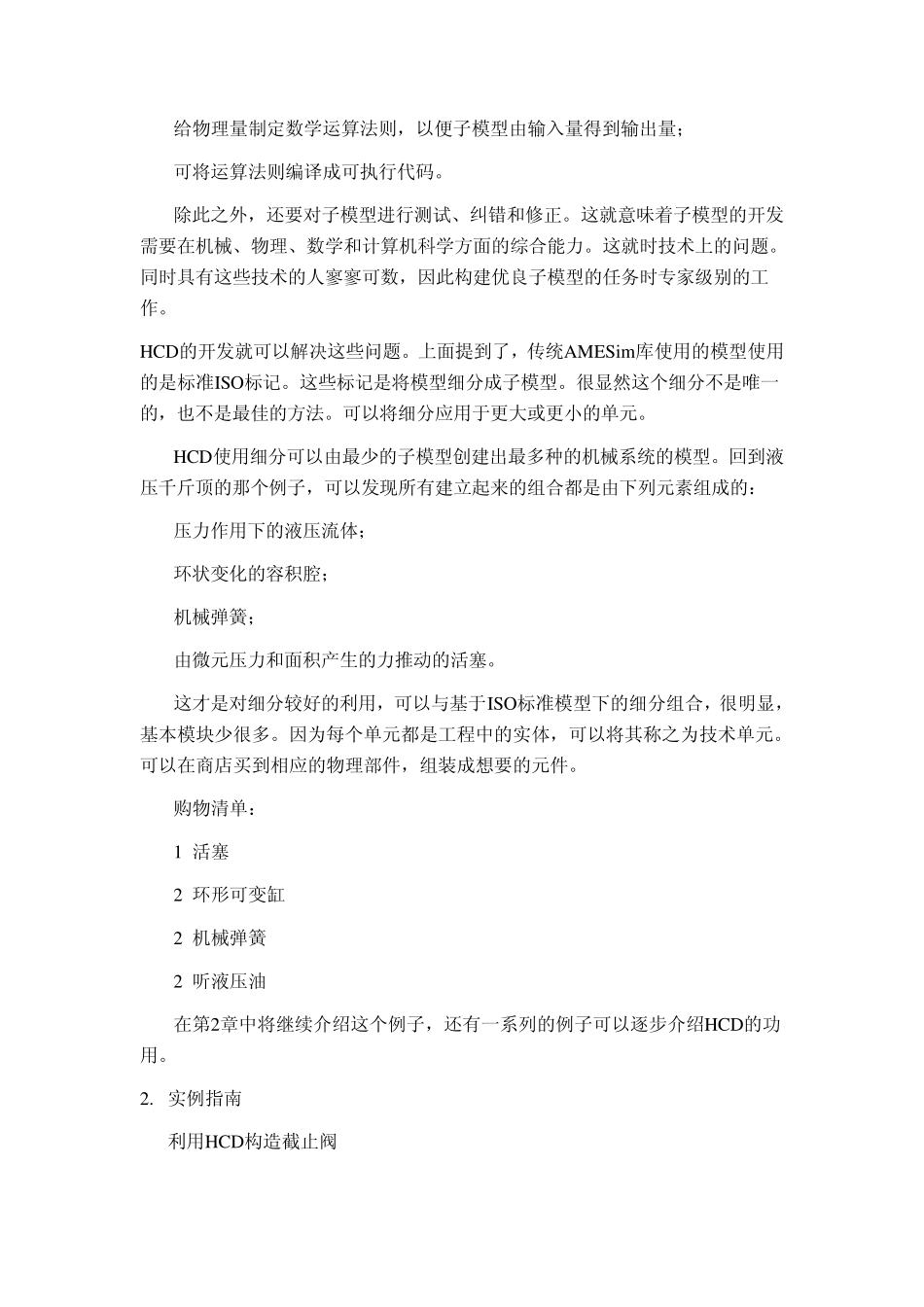

AMESim的HCD库的使用_第2页
2/32

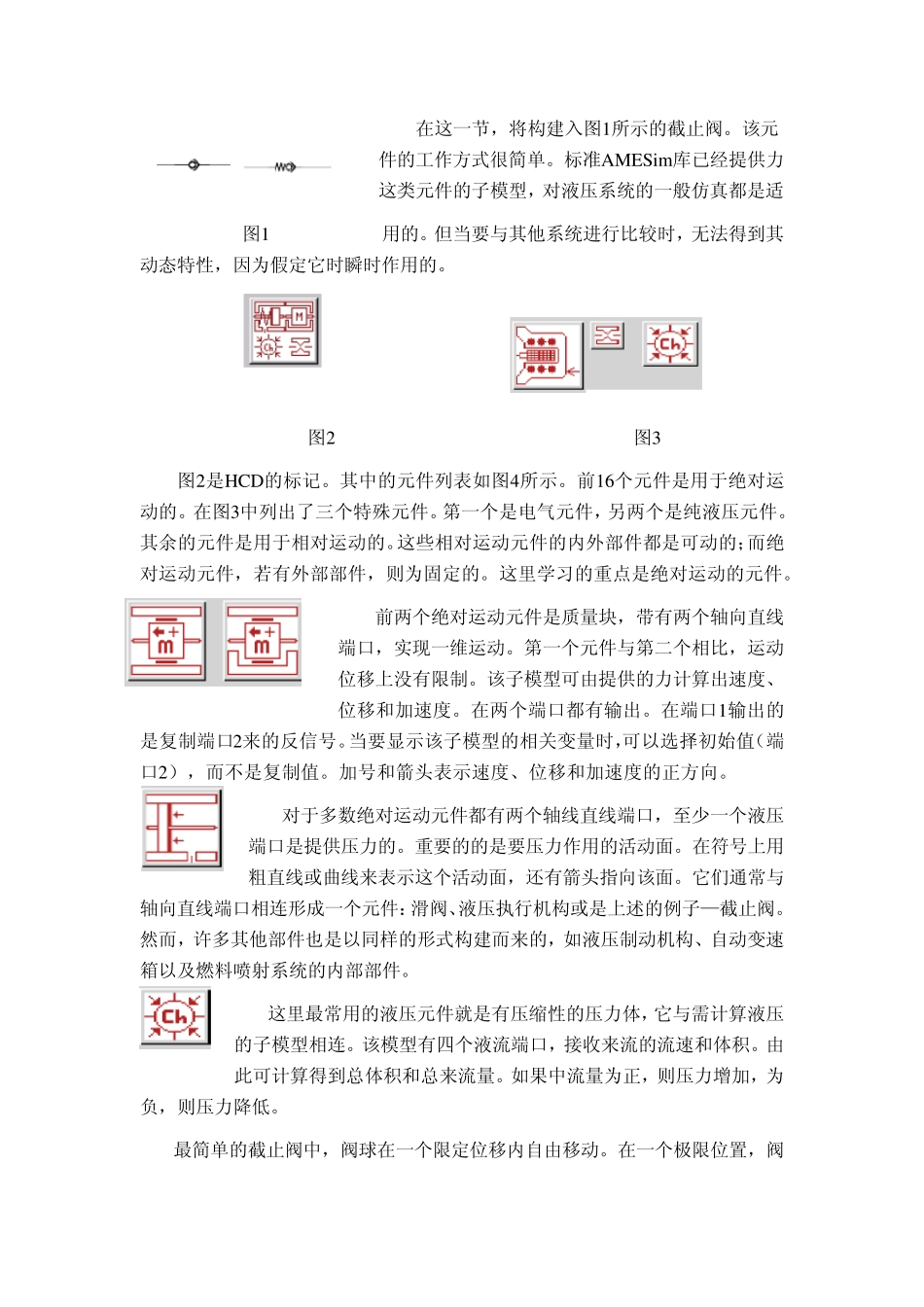

AMESim的HCD库的使用_第3页
3/32
AMESim 的 HCD 库使用说明 1. 前言 HCD(Hy drau lic Component Design)含义是液压元件设计。HCD库可以由非常基本的模块,建造出任一元件的子模型。HCD大大增强了AMESim的功能。在使用HCD之前最好能够熟悉其他 AMESim标准子模型。 下面将提到建立该库的主要性,之后时是关于使用HCD的五个例子,最后给出了一些总体规则,以便更有效的使用HCD。 前四个例子针对绝对运动,也是HCD应用的重点。第五个例子是针对相对运功。推荐重复联系前四个例子。 使用AMESim,可由库中元件构建一个机械系统的模型。起初,AMESim用于这些元件的符号标记是给予基本的表示方法(例如液压元件的ISO标记)。对于某一领域工程师,这里存在两个问题: 元件的差异 技术的差异 元件的差异问题可以表述为:无论有多少元件,都是不够的。例如一个液压千斤顶,有以下的可能: 有一个或两个液压腔;有一个或两个活塞杆;有一个,两个或零个弹簧。 这样一共就有12个组合,每个都需要一个单独的标记,而每个标记都必须至少对应一个子模型。对多数AMISim标记来说,一个子模型就足够了。在这种情况下,就需要12个子模型。如果考虑到伸缩式千斤顶,模型数量将会翻倍。有时还需要在端口进行不同设置,以得到不同结果,这就需要数量更大的模型。 在标准AMESim库中,不可能提供如此大量的标记和相应的子模型。因此只提供了一些比较通用的元件标记和子模型。当然,AMESim的专家用户可以通过AMESet来添加新的标记和新的子模型。 第二个问题,在AMESim中,要构建好的元件子模型需要什么技术或其他的软件。列表如下: 懂得构建和操作该元件; 清楚元件运作时的物理变化; 给物理量制定数学运算法则,以便子模型由输入量得到输出量; 可将运算法则编译成可执行代码。 除此之外,还要对子模型进行测试、纠错和修正。这就意味着子模型的开发需要在机械、物理、数学和计算机科学方面的综合能力。这就时技术上的问题。同时具有这些技术的人寥寥可数,因此构建优良子模型的任务时专家级别的工作。 HCD的开发就可以解决这些问题。上面提到了,传统AMESim 库使用的模型使用的是标准ISO标记。这些标记是将模型细分成子模型。很显然这个细分不是唯一的,也不是最佳的方法。可以将细分应用于更大或更小的单元。 HCD使用细分可以由最少的子模型创建出最多种的机械系统的模型。回到液压千斤顶的那个例子,可以发现所有建立起来的组合都是由下列元素组成的: 压力作用下的液压...
