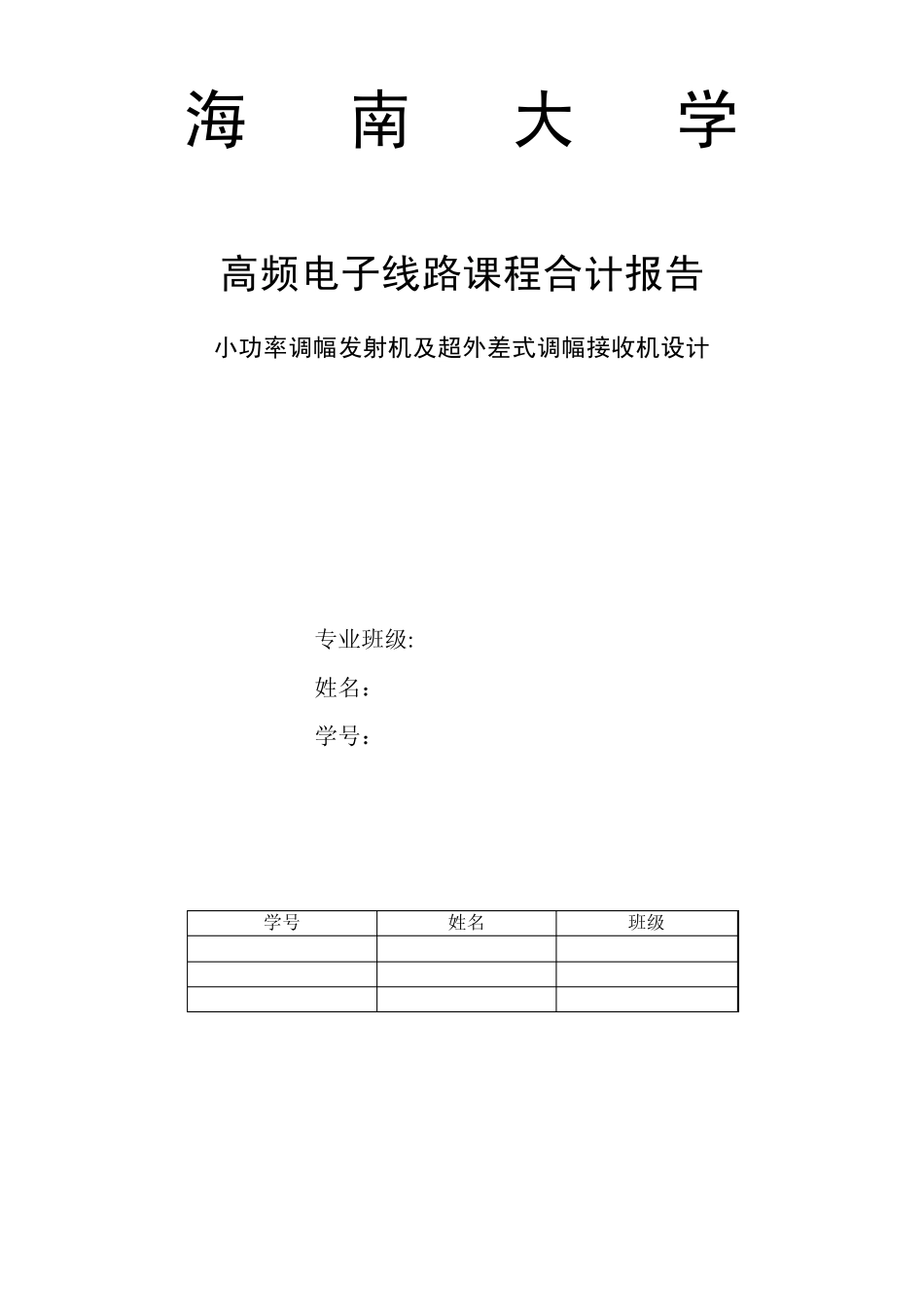

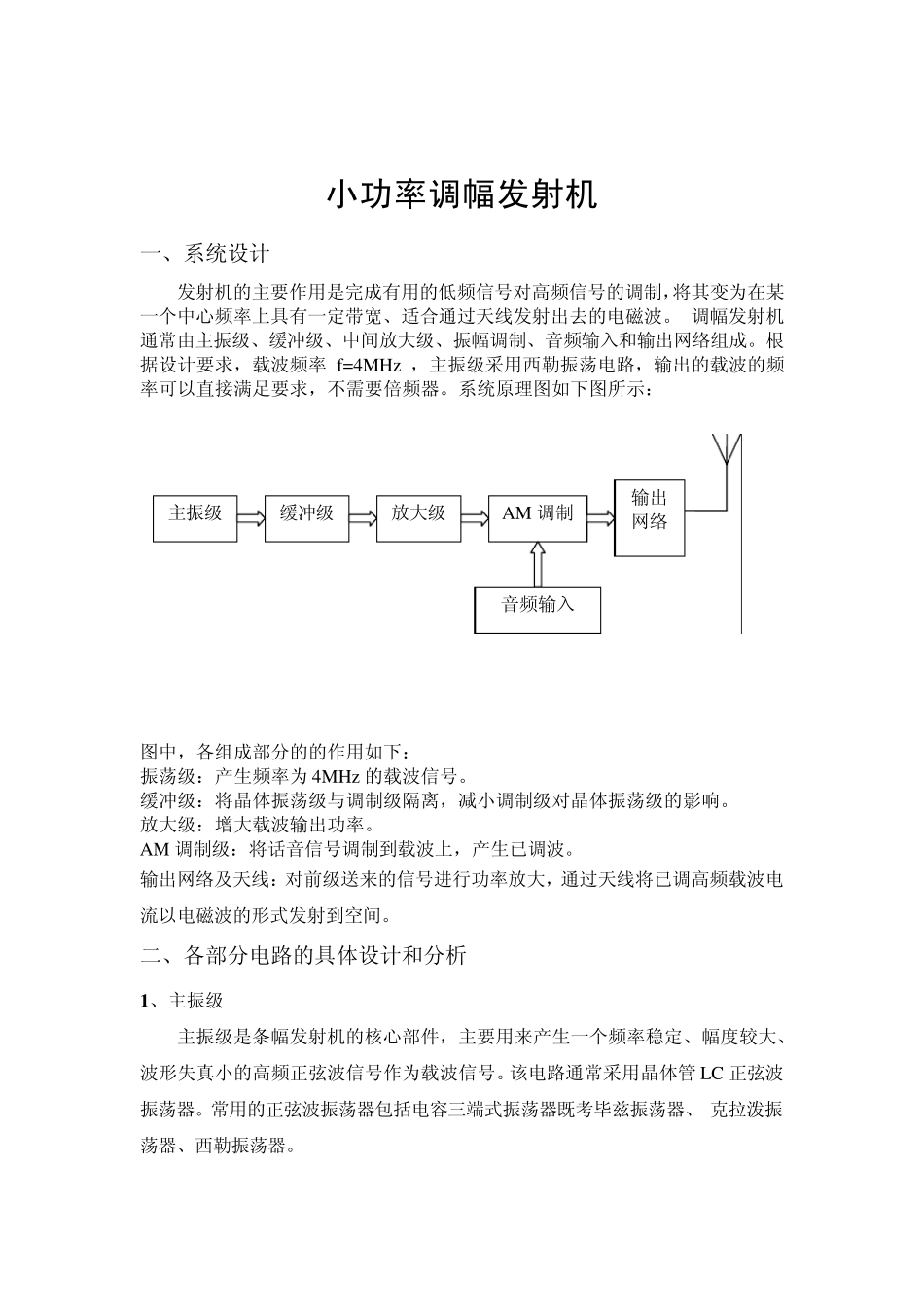

海 南 大 学 高频电子线路课程合计报告 小功率调幅发射机及超外差式调幅接收机设计 专业班级: 姓名： 学号： 学号 姓名 班级 小功率调幅发射机 一、系统设计 发射机的主要作用是完成有用的低频信号对高频信号的调制，将其变为在某一个中心频率上具有一定带宽、适合通过天线发射出去的电磁波。 调幅发射机通常由主振级、缓冲级、中间放大级、振幅调制、音频输入和输出网络组成。根据设计要求，载波频率 f=4MHz ，主振级采用西勒振荡电路，输出的载波的频率可以直接满足要求，不需要倍频器。系统原理图如下图所示： 图中，各组成部分的的作用如下： 振荡级：产生频率为 4MHz 的载波信号。 缓冲级：将晶体振荡级与调制级隔离，减小调制级对晶体振荡级的影响。 放大级：增大载波输出功率。 AM 调制级：将话音信号调制到载波上，产生已调波。 输出网络及天线：对前级送来的信号进行功率放大，通过天线将已调高频载波电流以电磁波的形式发射到空间。 二、各部分电路的具体设计和分析 1 、主振级 主振级是条幅发射机的核心部件，主要用来产生一个频率稳定、幅度较大、波形失真小的高频正弦波信号作为载波信号。该电路通常采用晶体管 LC 正弦波振荡器。常用的正弦波振荡器包括电容三端式振荡器既考毕兹振荡器、 克拉泼振荡器、西勒振荡器。 主振级 缓冲级 放大级 AM 调制 输出网络 音频输入 本级用来产生4MHz左右的高频振荡载波信号，由于整个发射机的频率稳定度由主振级决定，因此要求主振级有较高的频率稳定度，同时也要有一定的振荡功率（或电压），其输出波形失真较小。为此，这里我采用西勒振荡电路，可以满足要求。 西勒振荡器电路所示R1、R2、R4 提供偏置电压使三极管工作在放大区，C3起到滤波作用。 输出电路的总电容：545424332432CCCCCCCCCCCCC 振荡频率 MHzCCLLCf410)5.8715(105.1314.321)(21211265410 主振级电路图如下： 图 1. 主振级电路图 主振级输出波形： 图2. 主振级输出波形 输出频率： 图3. 输出频率 2 、缓冲级 为了减少后级对主振级振荡电路振荡频率的影响，采用缓冲级。主振级与缓冲级联调时会出现缓冲级输出电压明显减小或波形失真的情况，可通过增大缓冲级的射极电阻 R 4 来提高缓冲输入级输入阻抗，也可通过减小 C 2，即减小晶振级与缓冲级的耦合来实现，同时负载 R 3 也会对缓冲的输出波形也有很大影响。如...
