Android中RIL层详细分析

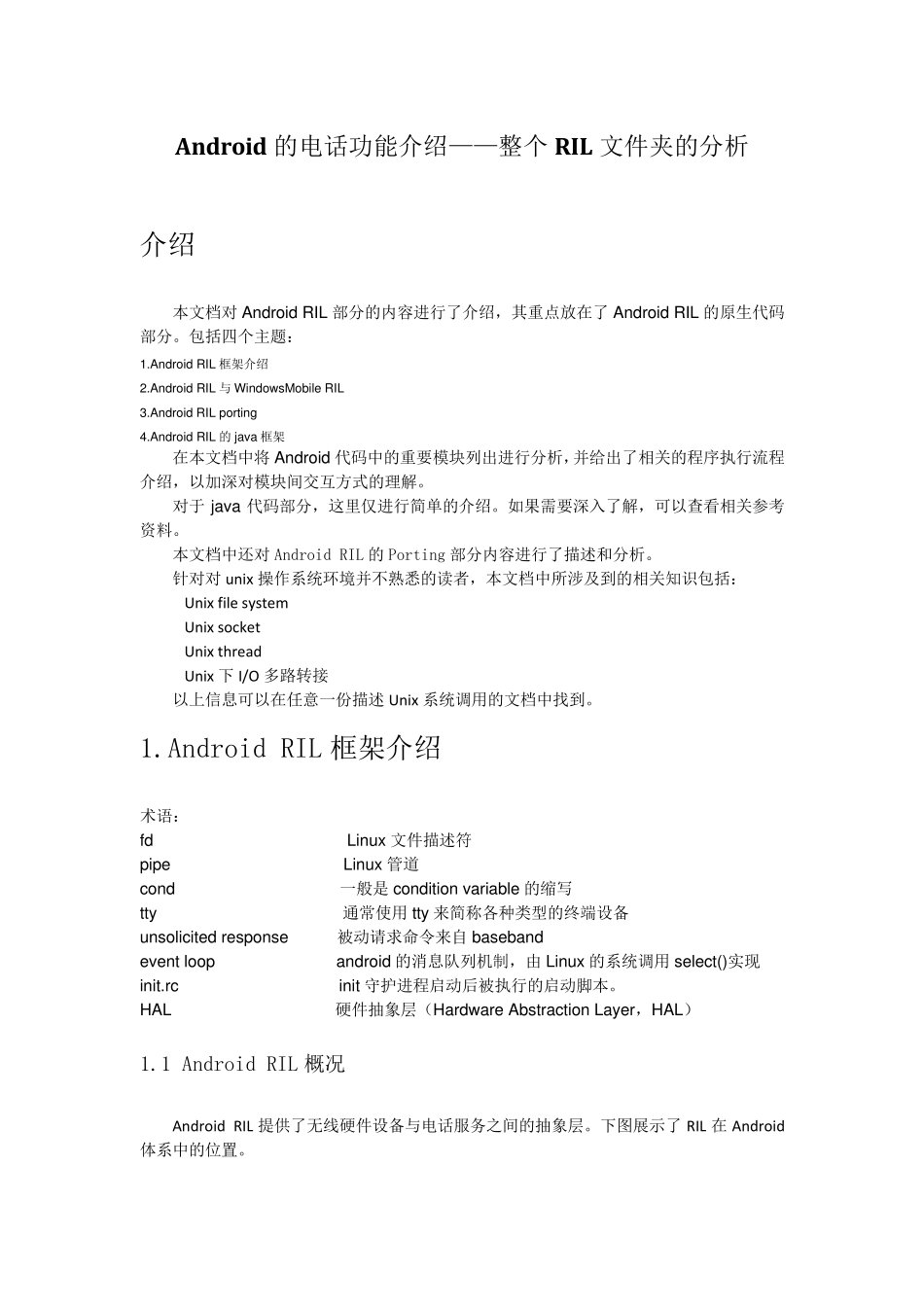

Android 的电话功能介绍——整个 RIL 文件夹的分析 介绍 本文档对 Android RIL 部分的内容进行了介绍，其重点放在了 Android RIL 的原生代码部分。包括四个主题： 1.Android RIL 框架介绍 2.Android RIL 与 WindowsMobile RIL 3.Android RIL porting 4.Android RIL 的java 框架 在本文档中将 Android 代码中的重要模块列出进行分析，并给出了相关的程序执行流程介绍，以加深对模块间交互方式的理解。 对于 java 代码部分，这里仅进行简单的介绍。如果需要深入了解，可以查看相关参考资料。 本文档中还对 Android RIL 的Porting 部分内容进行了描述和分析。 针对对 unix 操作系统环境并不熟悉的读者，本文档中所涉及到的相关知识包括： Unix file system Unix socket Unix thread Unix 下 I/O 多路转接 以上信息可以在任意一份描述 Unix 系统调用的文档中找到。 1.Android RIL 框架介绍 术语： fd Linux文件描述符 pipe Linux管道 cond 一般是condition variable 的缩写 tty 通常使用 tty来简称各种类型的终端设备 unsolicited response 被动请求命令来自baseband event loop android 的消息队列机制，由Linux的系统调用 select()实现 init.rc init 守护 进程启 动后 被执行的启 动脚 本。 HAL 硬 件抽 象 层 （ Hardware Abstraction Layer，HAL） 1.1 Android RIL 概 况 Android RIL 提 供 了无 线 硬 件设备与电话服 务 之 间的抽 象 层 。下图 展 示 了 RIL 在 Android体 系中的位 置 。 android 的ril 位于应用程序框架与内核之间，分成了两个部分，一个部分是rild,它负责socket 与应用程序框架进行通信。另外一个部分是Vendor RIL，这个部分负责向下是通过两种方式与radio 进行通信，它们是直接与radio 通信的AT 指令通道和用于传输包数据的通道，数据通道用于手机的上网功能。 对于RIL 的java 框架部分，也被分成了两个部分，一个是RIL 模块，这个模块主要用于与下层的rild 进行通信，另外一个是Phone 模块，这个模块直接暴露电话功能接口给应用开发用户，供他们调用以进行电话功能的实现。 1.2 Android RIL 目录结构 Android 的RIL 模块位于Android/hardw are/ril 文件夹，有三个子模块：rild , libril , reference-ril 所在目录结构：/hardware/ril/ |-- ril （无线电抽象层...
