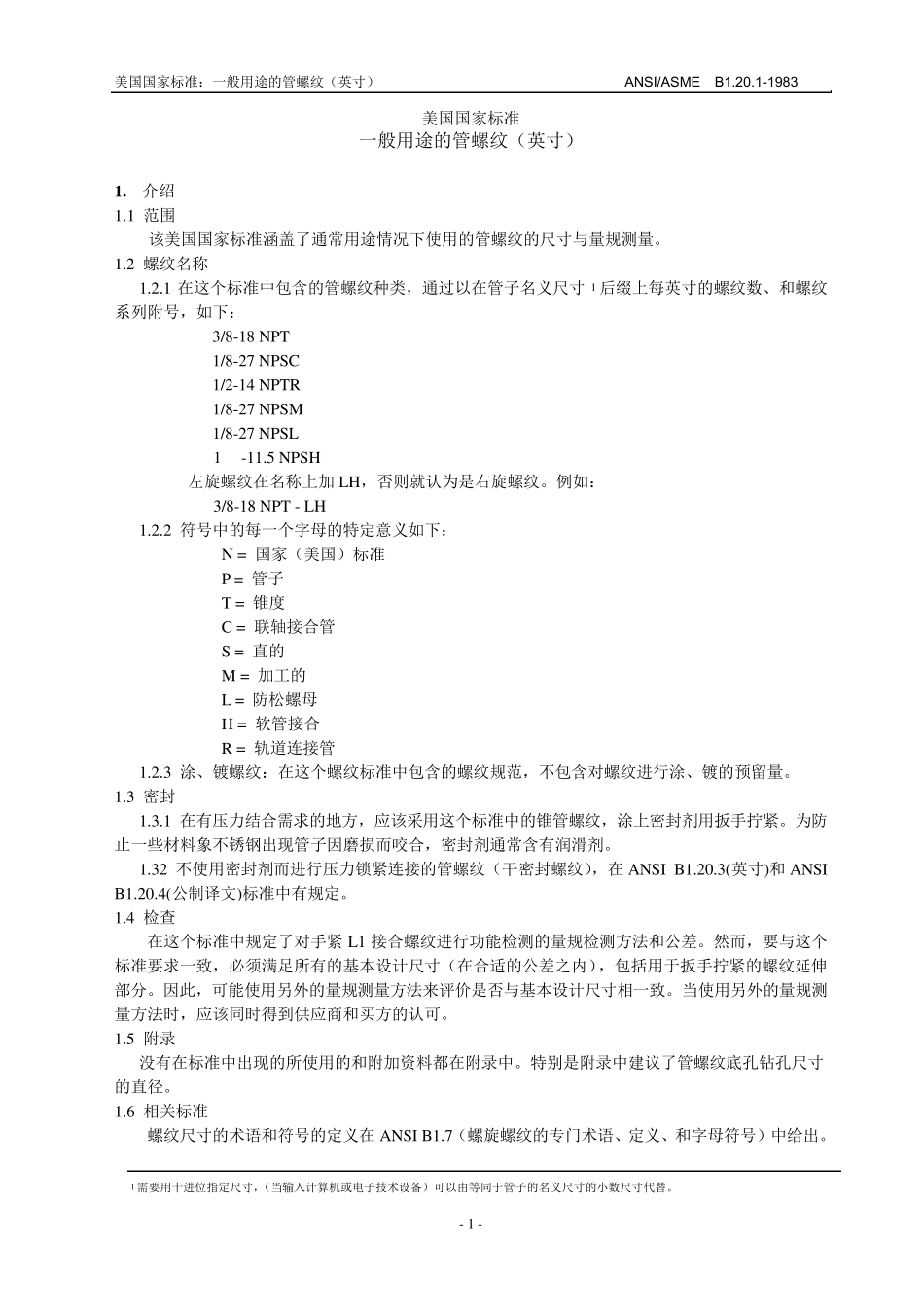

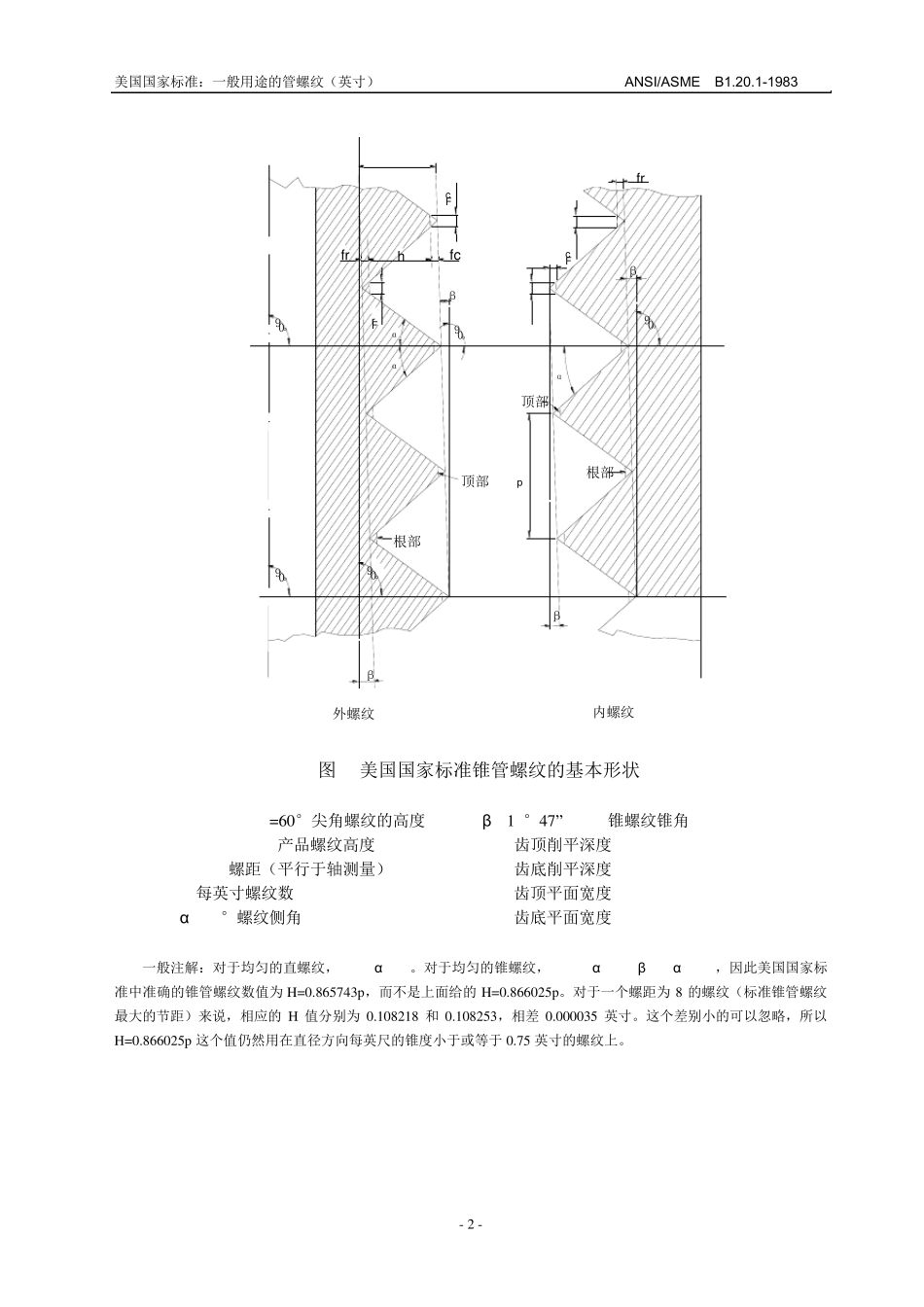

美国国家标准：一般用途的管螺纹（英寸） ANSI/ASME B1.20.1-1983 - 1 - 美国国家标准 一般用途的管螺纹（英寸） 1 . 介绍 1.1 范围 该美国国家标准涵盖了通常用途情况下使用的管螺纹的尺寸与量规测量。 1.2 螺纹名称 1.2.1 在这个标准中包含的管螺纹种类，通过以在管子名义尺寸1 后缀上每英寸的螺纹数、和螺纹系列附号，如下： 3/8-18 NPT 1/8-27 NPSC 1/2-14 NPTR 1/8-27 NPSM 1/8-27 NPSL 1 -11.5 NPSH 左旋螺纹在名称上加 LH，否则就认为是右旋螺纹。例如： 3/8-18 NPT - LH 1.2.2 符号中的每一个字母的特定意义如下： N = 国家（美国）标准 P = 管子 T = 锥度 C = 联轴接合管 S = 直的 M = 加工的 L = 防松螺母 H = 软管接合 R = 轨道连接管 1.2.3 涂、镀螺纹：在这个螺纹标准中包含的螺纹规范，不包含对螺纹进行涂、镀的预留量。 1.3 密封 1.3.1 在有压力结合需求的地方，应该采用这个标准中的锥管螺纹，涂上密封剂用扳手拧紧。为防止一些材料象不锈钢出现管子因磨损而咬合，密封剂通常含有润滑剂。 1.32 不使用密封剂而进行压力锁紧连接的管螺纹（干密封螺纹），在ANSI B1.20.3(英寸)和 ANSI B1.20.4(公制译文)标准中有规定。 1.4 检查 在这个标准中规定了对手紧 L1 接合螺纹进行功能检测的量规检测方法和公差。然而，要与这个标准要求一致，必须满足所有的基本设计尺寸（在合适的公差之内），包括用于扳手拧紧的螺纹延伸部分。因此，可能使用另外的量规测量方法来评价是否与基本设计尺寸相一致。当使用另外的量规测量方法时，应该同时得到供应商和买方的认可。 1.5 附录 没有在标准中出现的所使用的和附加资料都在附录中。特别是附录中建议了管螺纹底孔钻孔尺寸的直径。 1.6 相关标准 螺纹尺寸的术语和符号的定义在ANSI B1.7（螺旋螺纹的专门术语、定义、和字母符号）中给出。 1 需要用十进位指定尺寸，（当输入计算机或电子技术设备）可以由等同于管子的名义尺寸的小数尺寸代替。 美国国家标准：一般用途的管螺纹（英寸） ANSI/ASME B1.20.1-1983 - 2 - 90°90°frHFcfcFr90°fcFcFc90°p90°αhfr根部根部顶部顶部外螺纹内螺纹ααββββ 图1 美国国家标准锥管螺纹的基本形状 H=0.866025p=60°尖角螺纹的高度 β =1 °47”=1/16锥螺纹锥角 h=0.800000p=产品螺纹高度 fc=齿顶削平深度 p=1/n=螺距（平行于轴测量） fr=齿...
