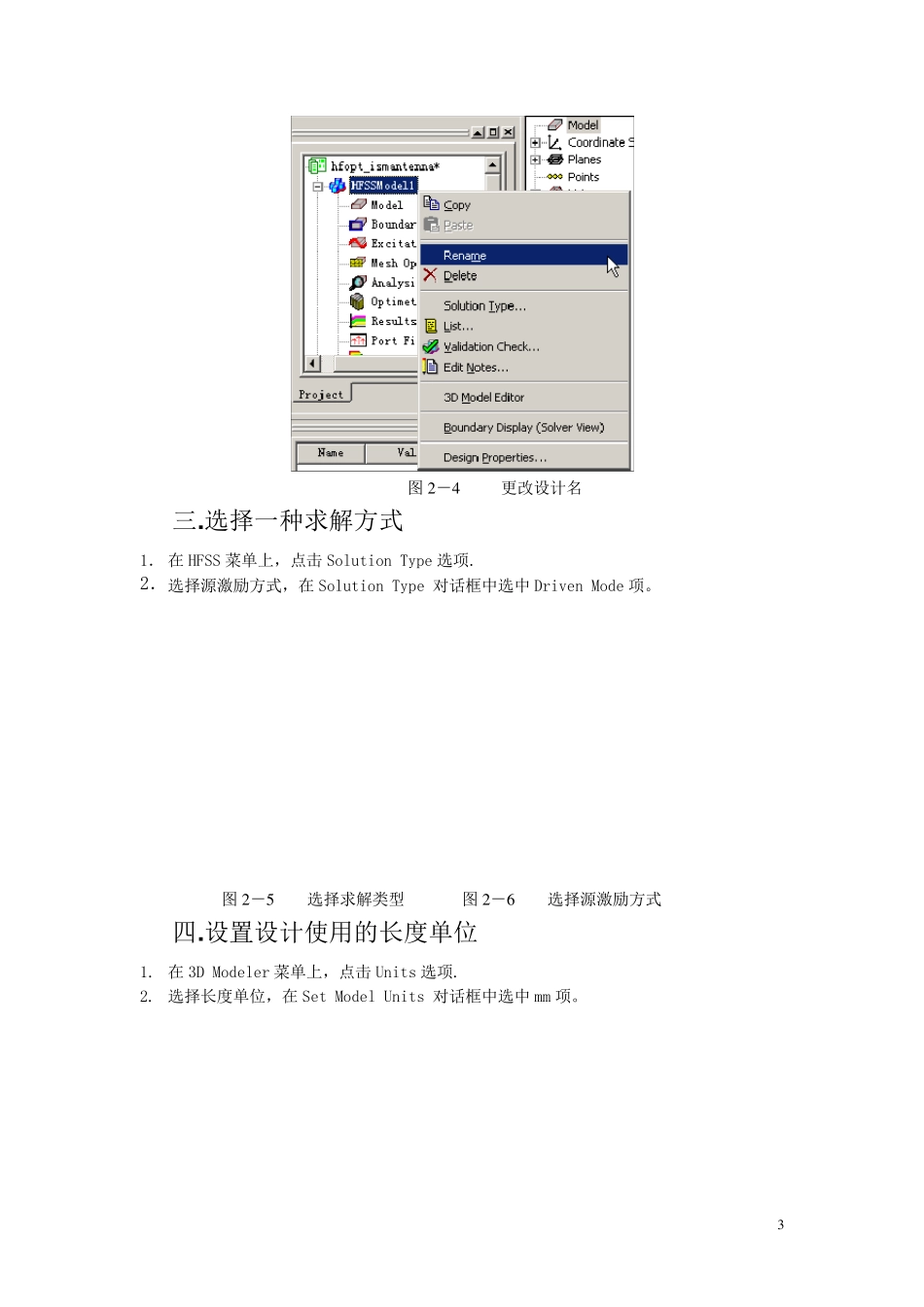

1 四.设置边界条件和激励源 26 五.设置求解条件 31 第二章创建项目 本章中你的目标是： √保存一个新项目。 √把一个新的HFSS设计加到已建的项目 √为项目选择一种求解方式 √设置设计使用的长度单位 时间：完成这章的内容总共大约要5分钟。 一.打开HFSS并保存一个新项目 1. 双击桌面上的HFSS9图标，这样就可以启动HFSS。启动后的程序工作环境如图： 图 2－1 HFSS工作界面 1．打开File选项(alt+F),单击Save as。2．找到合适的目录，键入项目名hfopt_ismantenna。 2 图2－2 保存HFSS项目 二.加入一个新的HFSS 设计 1．在Project菜单，点击insert HFSS Design选项。( 或直接点击图标。)一个新的工程被加入到hfopt_ismantenna项目中，默认名为HFSSModeln。 图2－3 加入新的HFSS设计 2． 为设计重命名。在项目树中选中 HFSSModel1,单击鼠标右键，再点击Rename 项，将设计重命名为 hfopt_ismantenna。 3 图2 －4 更改设计名 三.选择一种求解方式 1． 在HFSS 菜单上，点击Solution Type 选项. 2．选择源激励方式，在Solution Type 对话框中选中Driven Mode 项。 图2 －5 选择求解类型 图2 －6 选择源激励方式 四.设置设计使用的长度单位 1. 在3D Modeler 菜单上，点击Units 选项. 2. 选择长度单位，在Set Model Units 对话框中选中mm 项。 4 图2－5 选择长度单位 图2－6 选择mm 作为长度单位 第三章构造模型 本章中你的目标是： √建立物理模型。 √设置变量。 √设置模型材料参数 √设置边界条件和激励源 √设置求解条件 时间：完成这章的内容总共大约要35分钟。 一.建立物理模型 1． 画长方体。 在 Draw 菜单中，点击 Box选项（或直接点击图标）； 5 图3－1 通过菜单加入一个Box 2． 输入参数。 按下Tab 键切换到参数设置区（在工作区的右下角），设置长方体的基坐标为(x=-22.5mm,y=-22.5mm,z=0.0mm); 按下Enter键后输入三边长度：x方向45mm, y方向45mm, z 方向5mm。注意：在设置时不要在绘图区中点击鼠标。 图3－2 输入长方体的几何尺寸 3． 设置长方体属性 如上设置完几何尺寸后，HFSS 系统会自动弹出长方体属性对话框。对话框的Command页里有我们刚才设置的几何尺寸，并且其数值可以自由更改。因此在我们也可以先随意用鼠标建立一个长方体模型后，然后在其属性对话框输入其尺寸要求即可。 单击Attribute 页，在Attribute 页我们可以...
