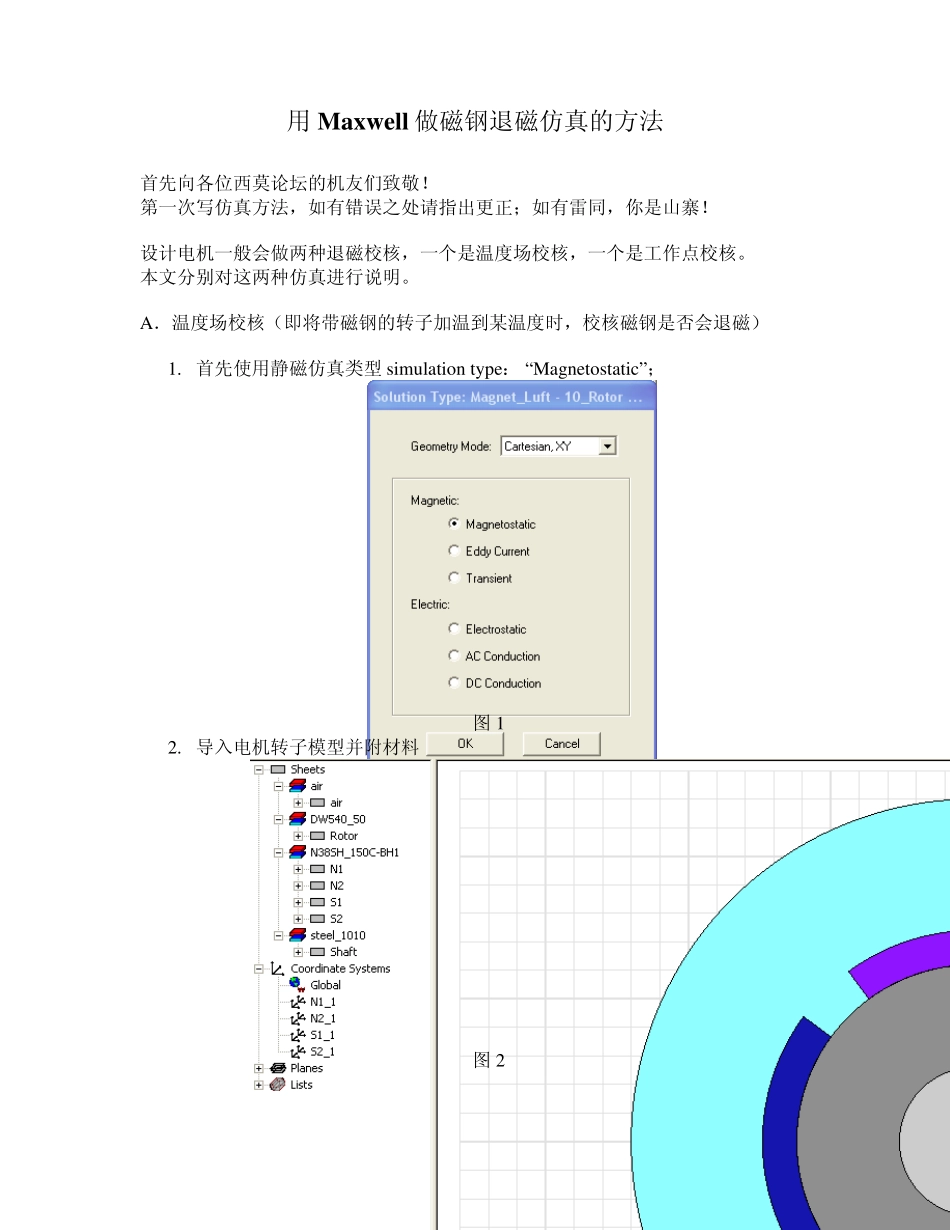

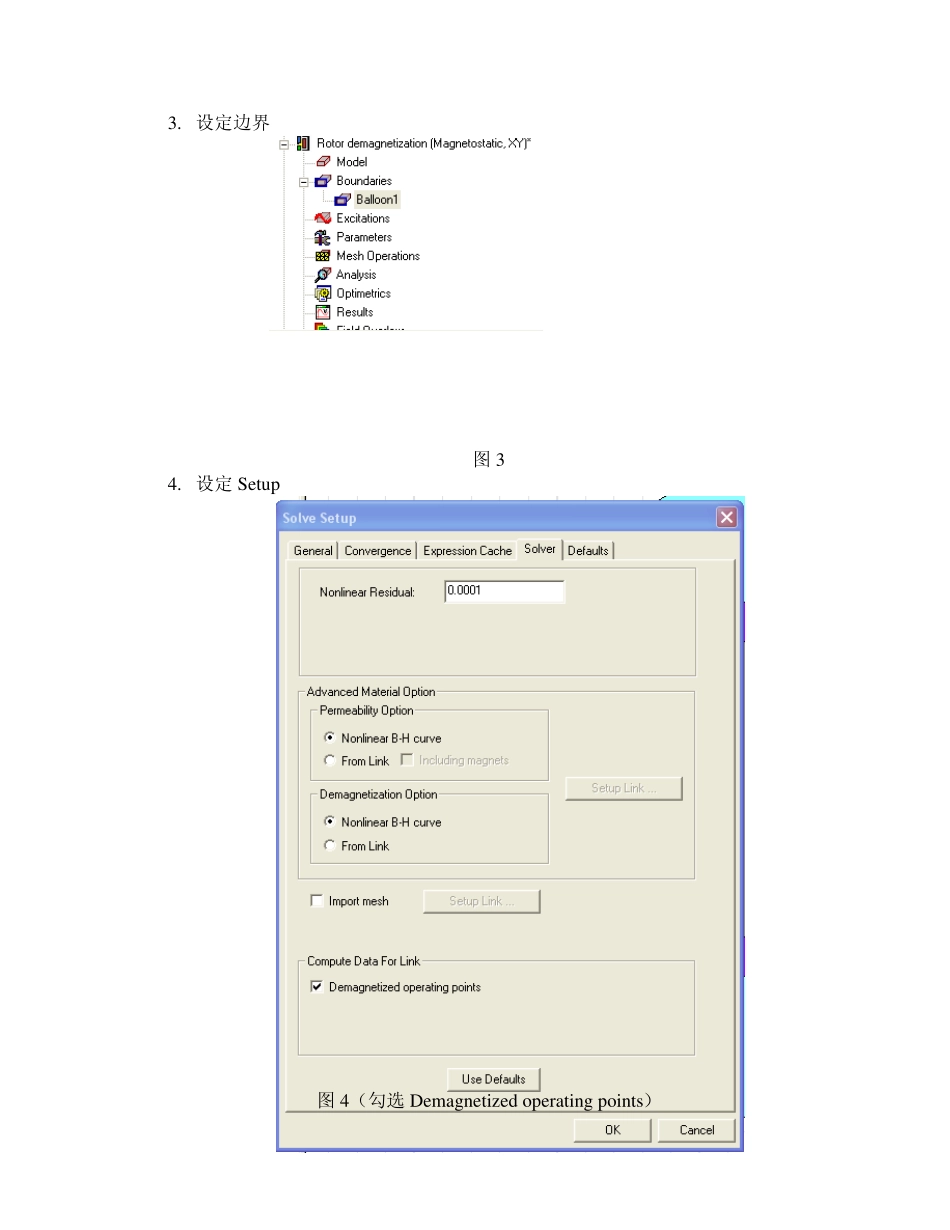

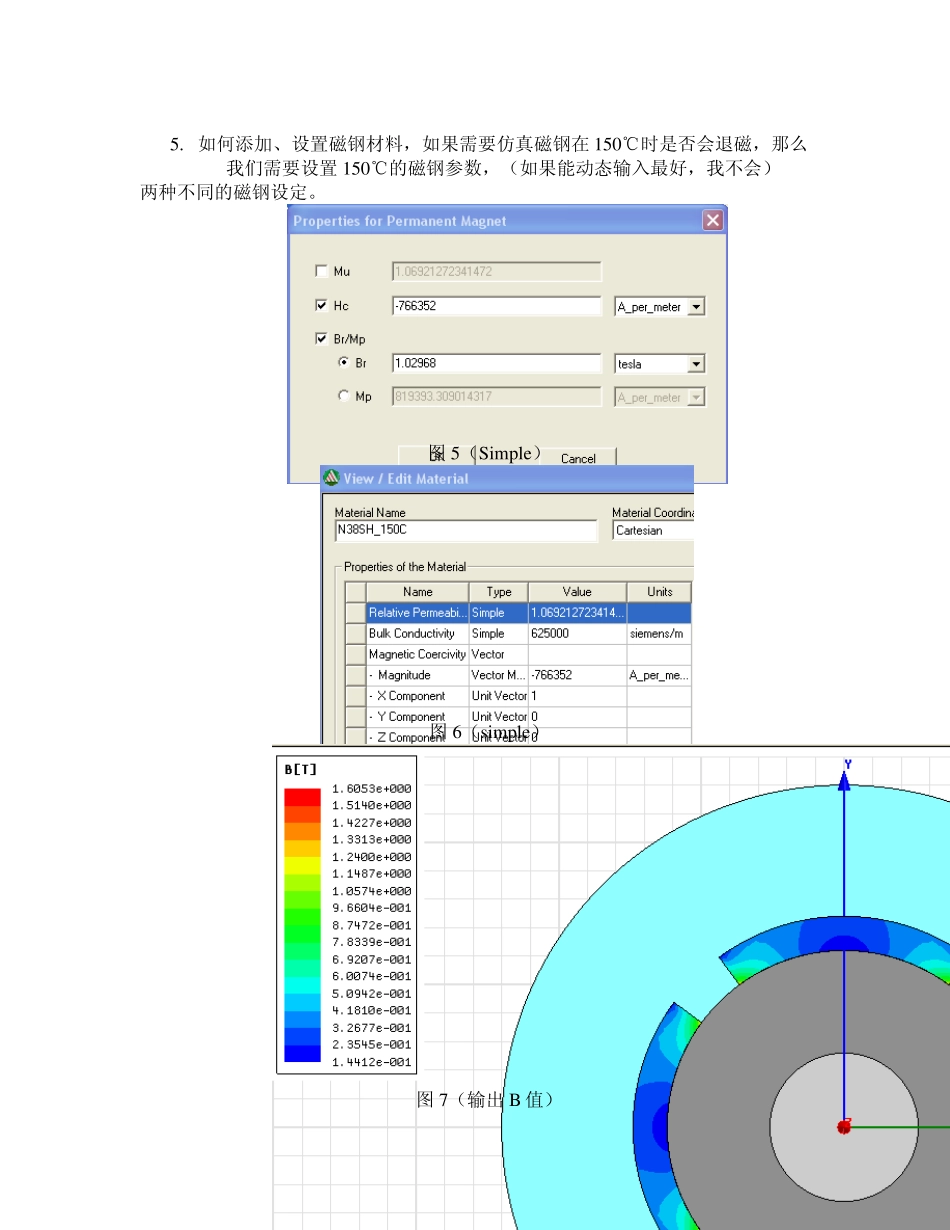

用Maxwell 做磁钢退磁仿真的方法 首先向各位西莫论坛的机友们致敬! 第一次写仿真方法,如有错误之处请指出更正;如有雷同,你是山寨! 设计电机一般会做两种退磁校核,一个是温度场校核,一个是工作点校核。 本文分别对这两种仿真进行说明。 A.温度场校核(即将带磁钢的转子加温到某温度时,校核磁钢是否会退磁) 1. 首先使用静磁仿真类型 simulation type: “Magnetostatic”; 图 1 2. 导入电机转子模型并附材料 图 2 3. 设定边界 图3 4. 设定Setup 图4(勾选 Demagnetized operating points) 5. 如何添加、设置磁钢材料,如果需要仿真磁钢在150℃时是否会退磁,那么我们需要设置150℃的磁钢参数,(如果能动态输入最好,我不会) 两种不同的磁钢设定。 图 5(Simple) 图 6(simple) 图 7(输出 B 值) 图8 (N38SH 典型退磁曲线,产生不可逆退磁的拐点Bk 值等于0.4T) 比较仿真得到的Bmin和Bk,当Bmin>Bk 时,不会退磁,否则相反。 通过此种对比,你能找到磁钢产生不可逆退磁的最低温度。 第二种磁钢参数设定,这种设置不确定 图9(非线性参数) 图10(非线性参数) 图11(Maxwell 自动输出 BH 退磁曲线,也可以自己输入) 图12(我不知道这种方式该如何分析,是不是深蓝色部分为退磁部分,大家一起探讨) B .工作点校核 快下班了,此部分下次再写。
