ANSYS——工字钢梁结构静力分析

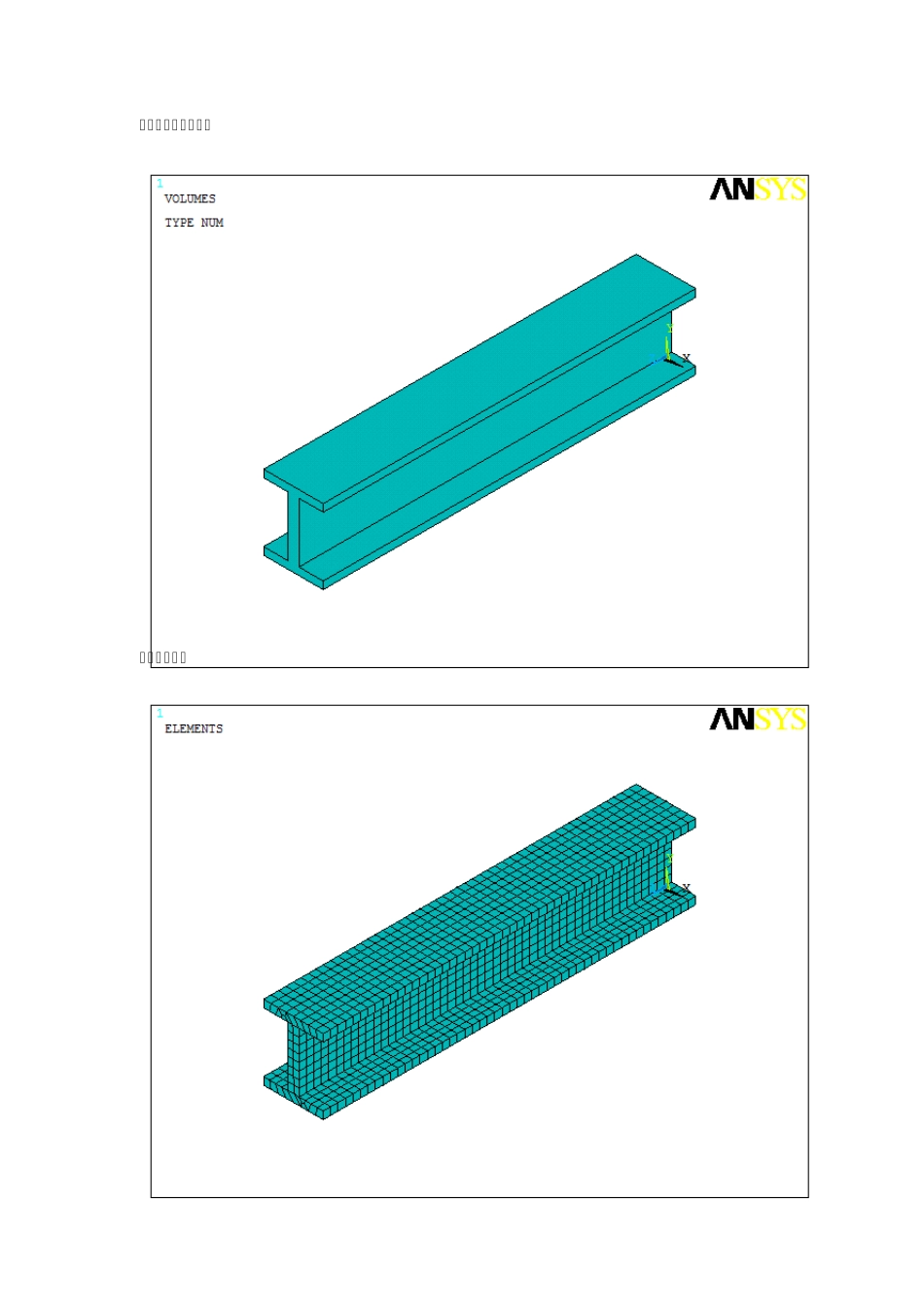

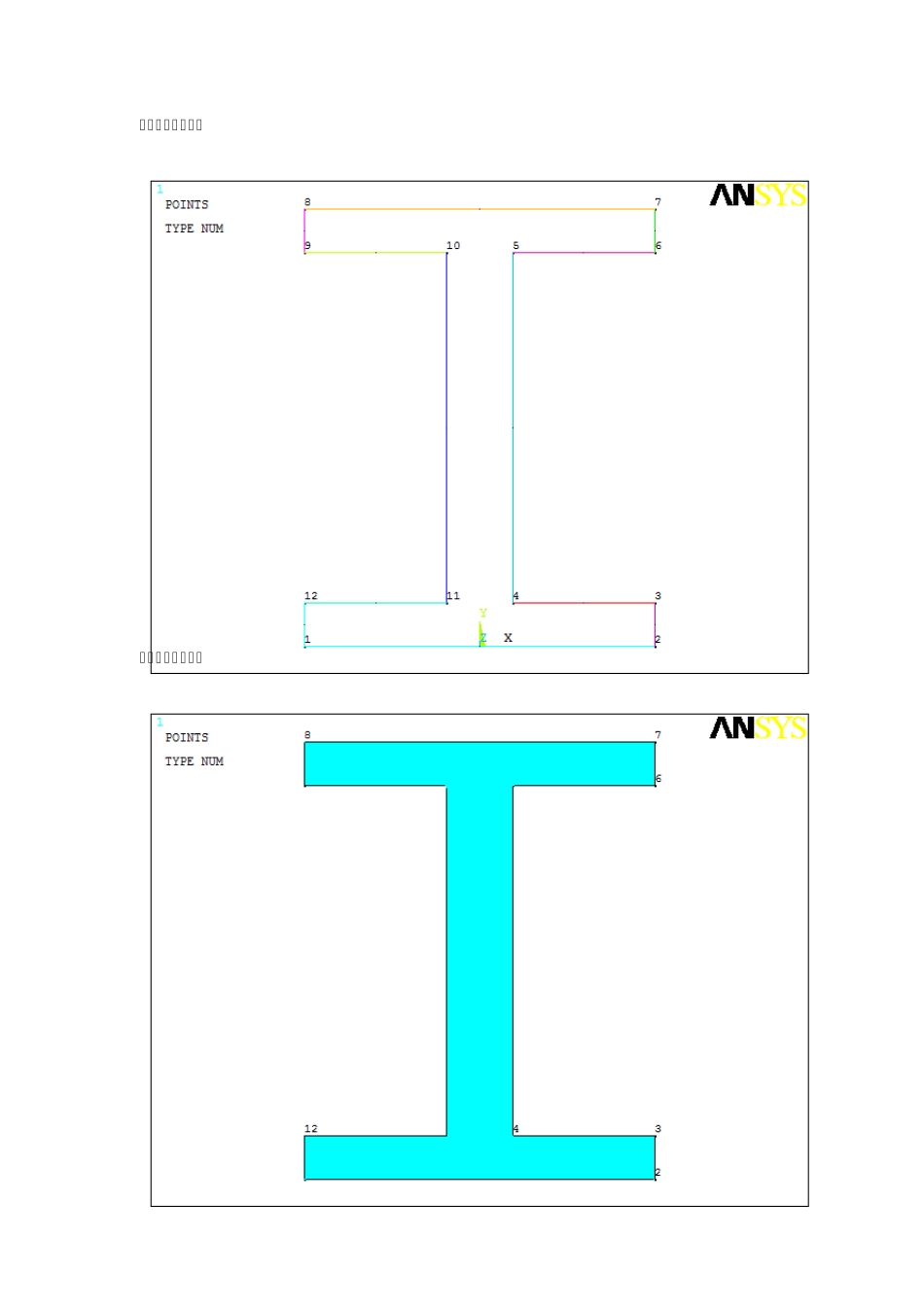

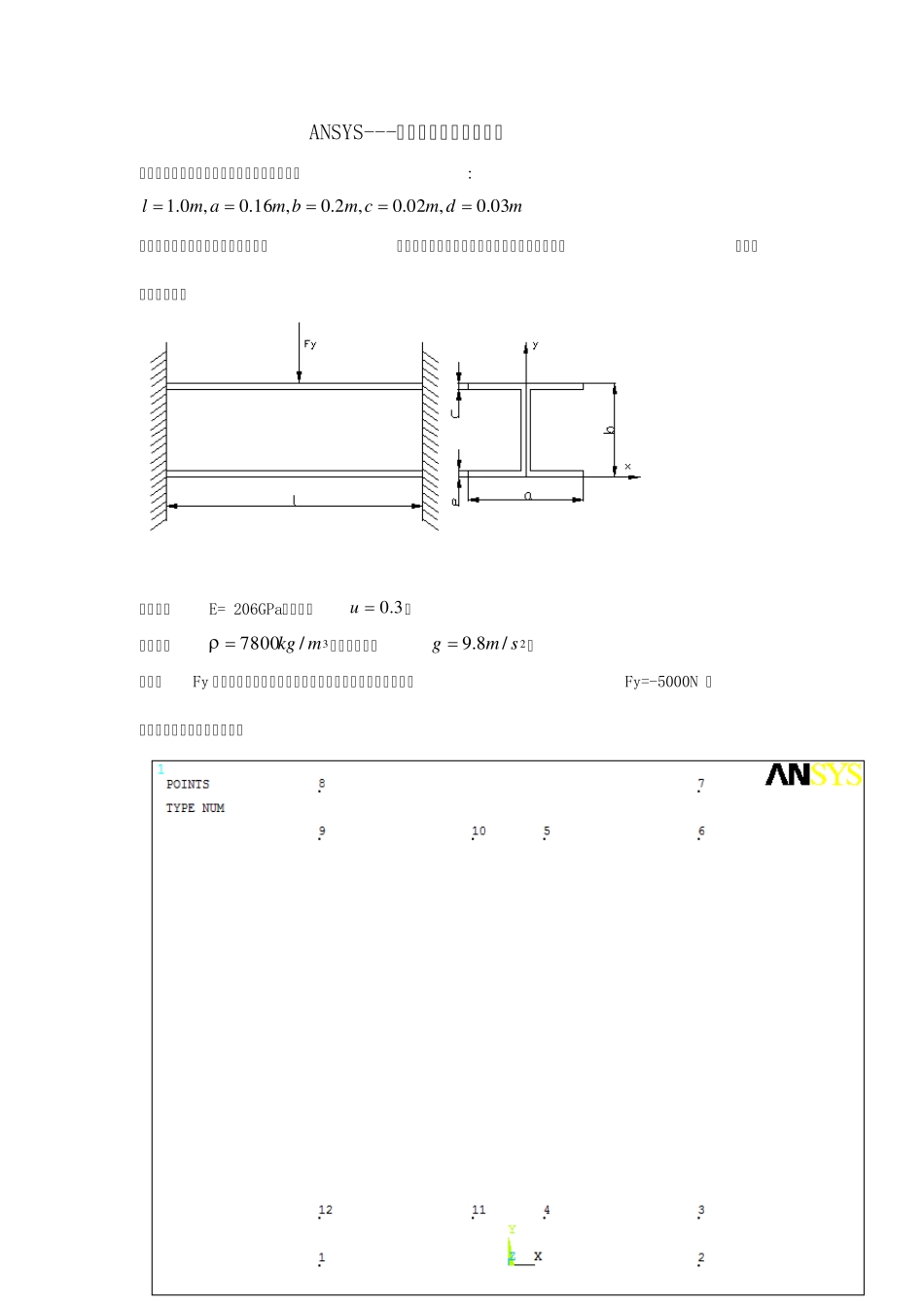

ANSYS---工字钢梁结构静力分析 一工字钢梁，两端均为固定端，其截面尺寸为: mdmcmbmaml0 3.0,0 2.0,2.0,1 6.0,0.1 试建立该工字钢梁的三维实体模型，并在考虑重力的情况下对其进行结构静力分析。其他已 知参数如下： 弹性模量E= 206GPa；泊松比3.0u； 材料密度3/7 8 0 0mkg；重力加速度2/8.9smg ； 作用力Fy 作用于梁的上表面沿长度方向中线处，为分布力，其大小Fy=-5000N 。 一、确定工字钢梁截面各点。 二、将各点连接。 三、做出截面图。 四、建立三维实体。 五、网络划分 六、施加位移约束（端面施加）。 七、选择施力节点。 八、施加载荷。 九、云图。 结果： S O L U T I O N O P T I O N S PROBLEM DIMENSIONALITY. . . . . . . . . . . . .3-D DEGREES OF FREEDOM. . . . . . UX UY UZ ANALYSIS TYPE . . . . . . . . . . . . . . . . .STATIC (STEADY-STATE) GLOBALLY ASSEMBLED MATRIX . . . . . . . . . . .SYMMETRIC L O A D S T E P O P T I O N S LOAD STEP NUMBER. . . . . . . . . . . . . . . . 1 TIME AT END OF THE LOAD STEP. . . . . . . . . . 1.0000 NUMBER OF SUBSTEPS. . . . . . . . . . . . . . . 1 STEP CHANGE BOUNDARY CONDITIONS . . . . . . . . NO INERTIA LOADS X Y Z ACEL . . . . . . . . . . . . 0.0000 9.8000 0.0000 PRINT OUTPUT CONTROLS . . . . . . . . . . . . .NO PRINTOUT DATABASE OUTPUT CONTROLS. . . . . . . . . . . .ALL DATA WRITTEN FOR THE LAST SUBSTEP
