Ansys中的单元类型以及选择原则

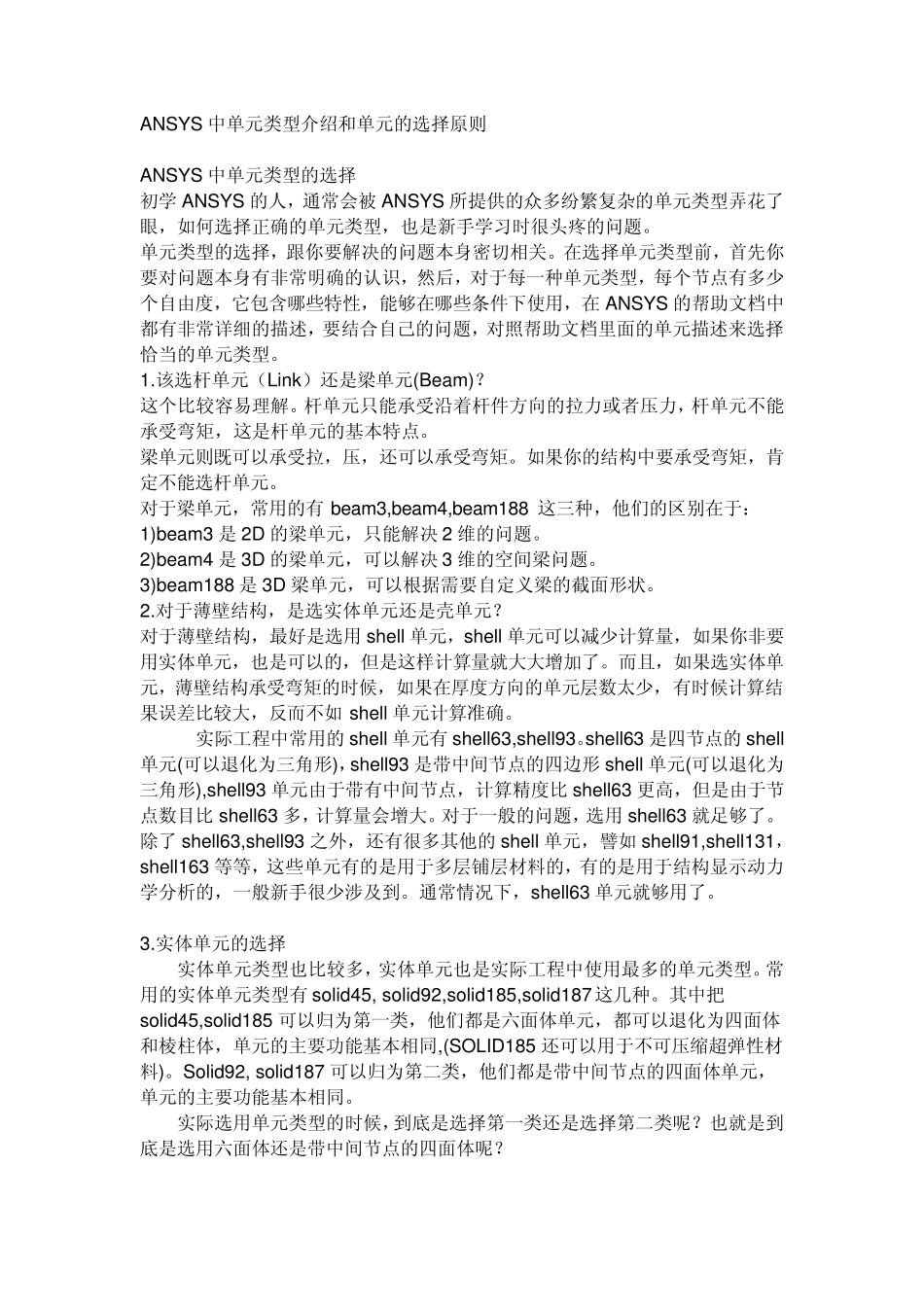

ANSYS 中单元类型介绍和单元的选择原则 ANSYS 中单元类型的选择 初学ANSYS 的人，通常会被ANSYS 所提供的众多纷繁复杂的单元类型弄花了眼，如何选择正确的单元类型，也是新手学习时很头疼的问题。 单元类型的选择，跟你要解决的问题本身密切相关。在选择单元类型前，首先你要对问题本身有非常明确的认识，然后，对于每一种单元类型，每个节点有多少个自由度，它包含哪些特性，能够在哪些条件下使用，在 ANSYS 的帮助文档中都有非常详细的描述，要结合自己的问题，对照帮助文档里面的单元描述来选择恰当的单元类型。 1.该选杆单元（Link）还是梁单元(Beam)？ 这个比较容易理解。杆单元只能承受沿着杆件方向的拉力或者压力，杆单元不能承受弯矩，这是杆单元的基本特点。 梁单元则既可以承受拉，压，还可以承受弯矩。如果你的结构中要承受弯矩，肯定不能选杆单元。 对于梁单元，常用的有 beam3,beam4,beam188 这三种，他们的区别在于： 1)beam3 是2D 的梁单元，只能解决 2 维的问题。 2)beam4 是3D 的梁单元，可以解决 3 维的空间梁问题。 3)beam188 是3D 梁单元，可以根据需要自定义梁的截面形状。 2.对于薄壁结构，是选实体单元还是壳单元？ 对于薄壁结构，最好是选用 shell 单元，shell 单元可以减少计算量，如果你非要用实体单元，也是可以的，但是这样计算量就大大增加了。而且，如果选实体单元，薄壁结构承受弯矩的时候，如果在厚度方向的单元层数太少，有时候计算结果误差比较大，反而不如shell 单元计算准确。 实际工程中常用的shell 单元有 shell63,shell93。shell63 是四节点的shell单元(可以退化为三角形)，shell93 是带中间节点的四边形 shell 单元(可以退化为三角形),shell93 单元由于带有中间节点，计算精度比 shell63 更高，但是由于节点数目比 shell63 多，计算量会增大。对于一般的问题，选用 shell63 就足够了。 除了shell63,shell93 之外，还有很多其他的shell 单元，譬如shell91,shell131，shell163 等等，这些单元有的是用于多层铺层材料的，有的是用于结构显示动力学分析的，一般新手很少涉及到。通常情况下，shell63 单元就够用了。 3.实体单元的选择 实体单元类型也比较多，实体单元也是实际工程中使用最多的单元类型。常用的实体单元类型有 solid45, solid92,solid185,solid187这几种。其中把solid45,solid185 可以归为第一类，他们都是六面体单元，都可以退化为...
