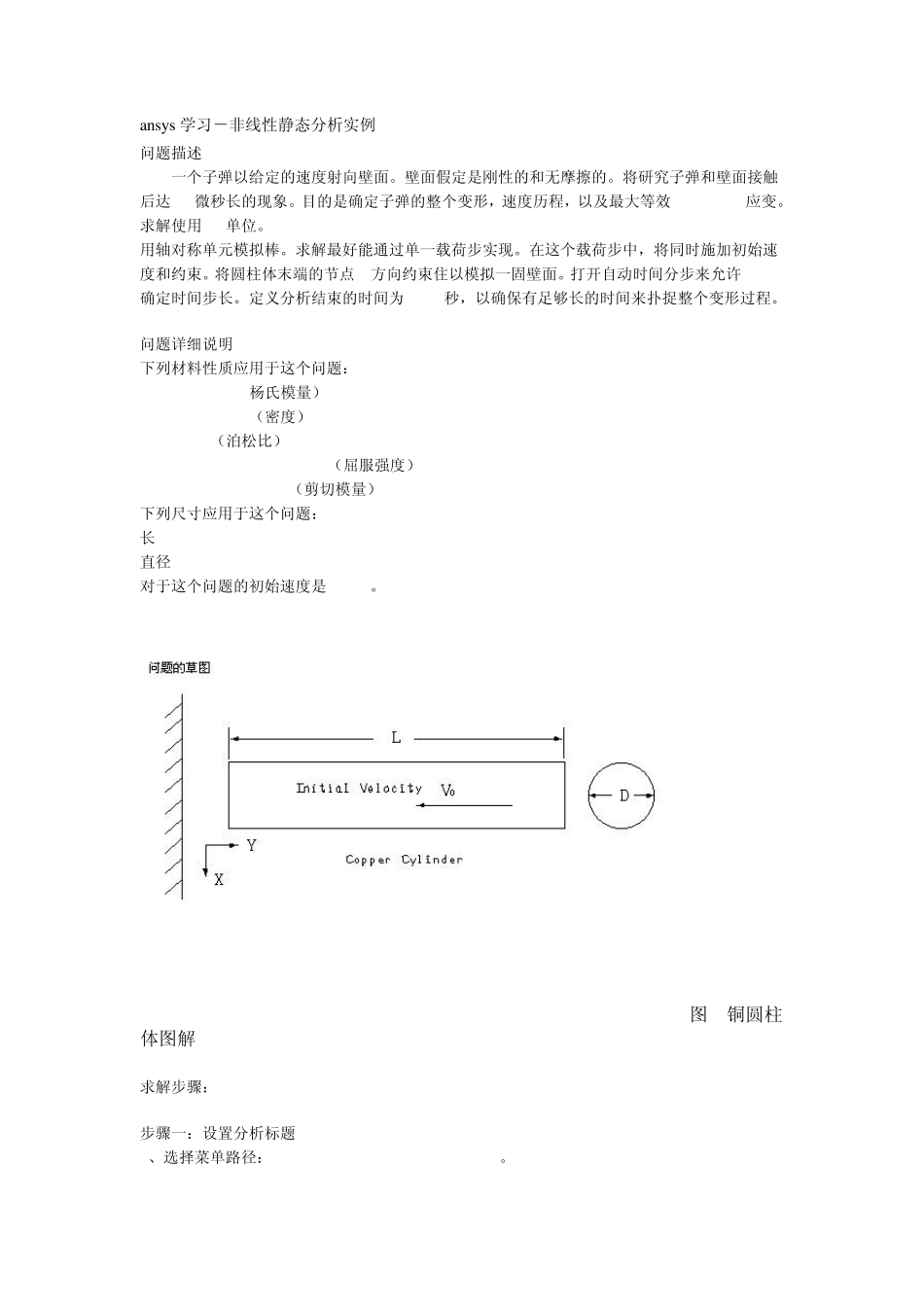

ansys 学习－非线性静态分析实例 问题描述 一个子弹以给定的速度射向壁面。壁面假定是刚性的和无摩擦的。将研究子弹和壁面接触后达 80微秒长的现象。目的是确定子弹的整个变形，速度历程，以及最大等效 Von Mises应变。求解使用 SI单位。 用轴对称单元模拟棒。求解最好能通过单一载荷步实现。在这个载荷步中，将同时施加初始速度和约束。将圆柱体末端的节点 Y方向约束住以模拟一固壁面。打开自动时间分步来允许 ANSYS确定时间步长。定义分析结束的时间为 8E-5秒，以确保有足够长的时间来扑捉整个变形过程。 问题详细说明 下列材料性质应用于这个问题： EX=117.0E09 (杨氏模量） DENS=8930.0 （密度） NUXY=0.35（泊松比） Yield Strength=400.0OE06（屈服强度） Tangent Modulus （剪切模量） 下列尺寸应用于这个问题： 长=32.4E-3m 直径=6.4E-3m 对于这个问题的初始速度是 227.0。 图1铜圆柱体图解 求解步骤： 步骤一：设置分析标题 1、选择菜单路径：Utility Menn>File>ChangeTitle。 2、键入文字“Coppery Cylinder Impacting a Rigid Wall” 3、单击 OK。 步骤二：定义单元类型 1、选择菜单路径 Mail Menu>Preprocessor>Element Type>All/Edit/Delete。 2、单击 Add。Library of Element Types(单元类型库）对话框出现。 3、在靠近左边的列表中，单击“Visio Solid”仅一次。 4、选靠近右边的列表中，单击“4node Plas 106”仅一次。 5、单击 OK。Library of Element Types 对话框关闭。 6、单击 Options (选项）。VISCO106 element type Options(visco106单元类型选项）对话框出现。 7、在关于 element behavior（单元特性 ）的卷动柜中，卷动到“Axisymmetric” 且选中它。 8、单击 OK。 9、单击 Element Types (单元类型）对话框中的 Close。 步骤三：定义材料性质 1、选择菜单路径 Main Menu>Preprocessor>Material Props>-Constant-Isotropic. Isotropic Matersal Properties (各向同性材料性质）对话框出现。 2、单击 OK来指定材料号为 1。另一个 I sotropic Material Properties对话框出现。 3、对杨氏模量（EX）键入117.0E09 4、对密度（DENS）键入8930。 5、对泊松比（NUXY）键入0.35。 6、单击 OK。 步骤四：定义双线性各向同性强化数据表 （BISO） 1、选择菜单路径 Main Menu>Preprocessor>Matersal Props>Data Tabl...
