ansys工程实例(4经典例子)解析

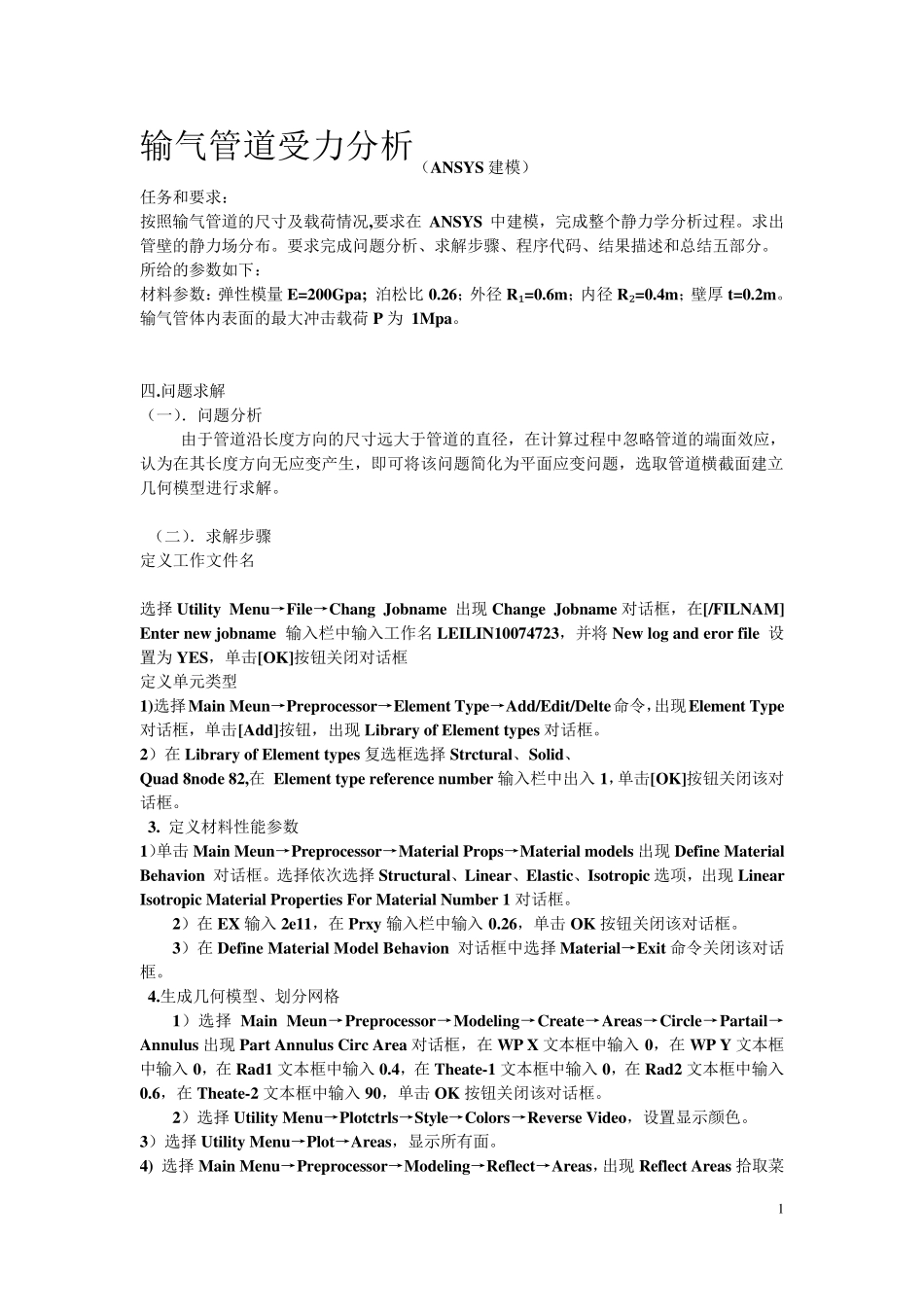

1 输气管道受力分析（ANSYS 建模） 任务和要求： 按照输气管道的尺寸及载荷情况,要求在 ANSYS 中建模，完成整个静力学分析过程。求出管壁的静力场分布。要求完成问题分析、求解步骤、程序代码、结果描述和总结五部分。 所给的参数如下： 材料参数：弹性模量 E=200Gpa; 泊松比 0.26；外径 R₁=0.6m；内径 R₂=0.4m；壁厚 t=0.2m。 输气管体内表面的最大冲击载荷 P 为 1Mpa。 四.问题求解 （一）．问题分析 由于管道沿长度方向的尺寸远大于管道的直径，在计算过程中忽略管道的端面效应，认为在其长度方向无应变产生，即可将该问题简化为平面应变问题，选取管道横截面建立几何模型进行求解。 （二）．求解步骤 定义工作文件名 选择Utility Menu→File→Chang Jobname 出现 Change Jobname 对话框，在[/FILNAM] Enter new jobname 输入栏中输入工作名LEILIN10074723，并将 New log and eror file 设置为 YES，单击[OK]按钮关闭对话框 定义单元类型 1)选择Main Meun→Preprocessor→Element Type→Add/Edit/Delte命令，出现Element Type对话框，单击[Add]按钮，出现 Library of Element types 对话框。 2）在 Library of Element types 复选框选择Strctural、Solid、 Quad 8node 82,在 Element type reference number 输入栏中出入 1，单击[OK]按钮关闭该对话框。 3. 定义材料性能参数 1）单击 Main Meun→Preprocessor→Material Props→Material models 出现 Define Material Behavion 对话框。选择依次选择Structural、Linear、Elastic、Isotropic 选项，出现 Linear Isotropic Material Properties For Material Number 1 对话框。 2）在 EX 输入 2e11，在 Prxy输入栏中输入 0.26，单击 OK 按钮关闭该对话框。 3）在 Define Material Model Behavion 对话框中选择Material→Exit 命令关闭该对话框。 4.生成几何模型、划分网格 1）选择Main Meun→Preprocessor→Modeling→Create→Areas→Circle→Partail→Annulus 出现 Part Annulus Circ Area 对话框，在 WP X 文本框中输入 0，在 WP Y 文本框中输入 0，在 Rad1 文本框中输入 0.4，在 Theate-1 文本框中输入 0，在 Rad2 文本框中输入0.6，在 Theate-2 文本框中输入 90，单击 OK 按钮关闭该对话框。 2）选择Utility Menu→Plotctrls→Style→Colors→Rev...
