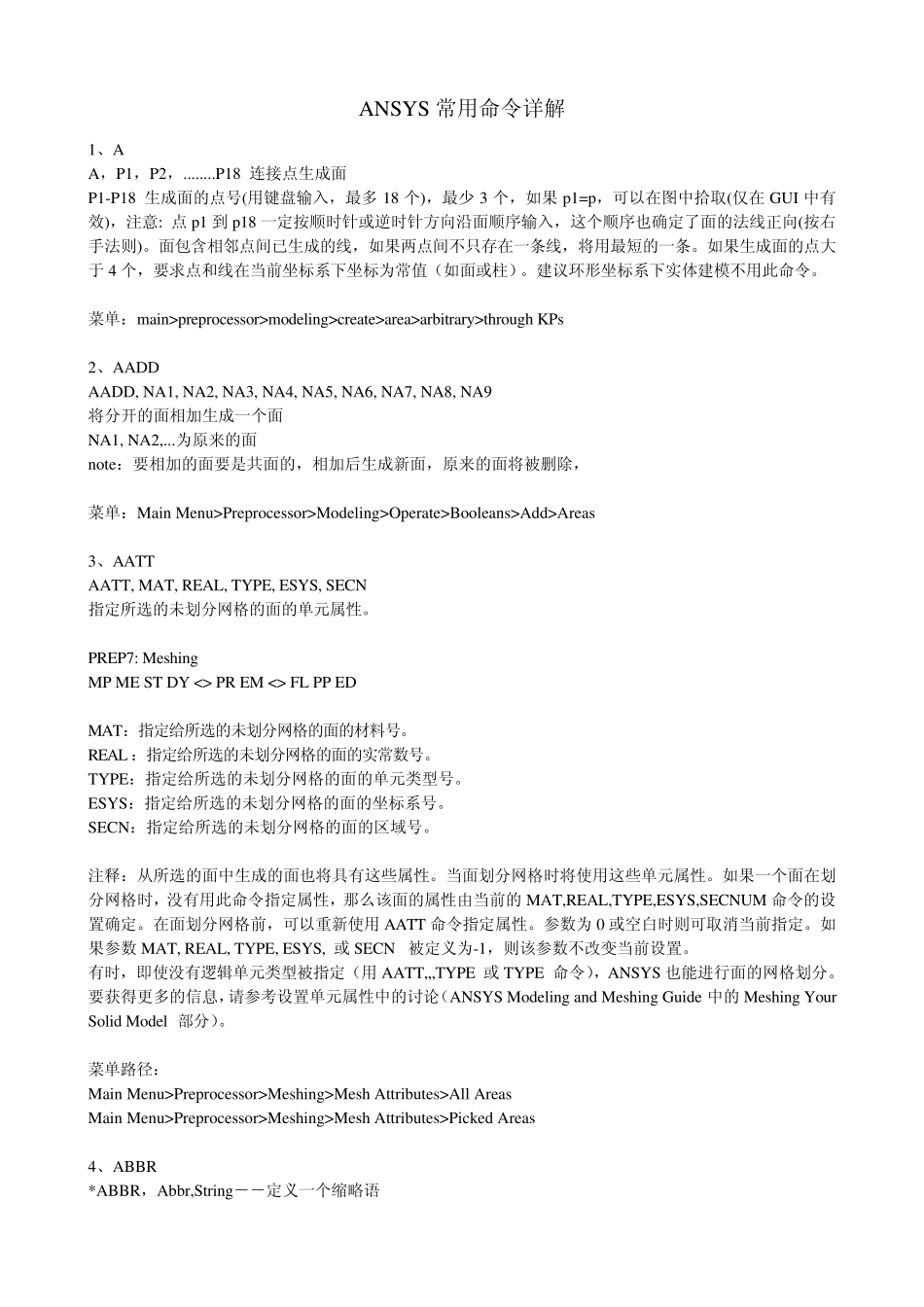

ANSYS 常用命令详解 1、A A，P1，P2，........P18 连接点生成面 P1-P18 生成面的点号(用键盘输入，最多 18 个)，最少 3 个，如果 p1=p，可以在图中拾取(仅在 GUI 中有效)，注意: 点 p1 到 p18 一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右手法则)。面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。如果生成面的点大于 4 个，要求点和线在当前坐标系下坐标为常值（如面或柱）。建议环形坐标系下实体建模不用此命令。 菜单：main>preprocessor>modeling>create>area>arbitrary >throu gh KPs 2、AADD AADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9 将分开的面相加生成一个面 NA1, NA2,...为原来的面 note：要相加的面要是共面的，相加后生成新面，原来的面将被删除， 菜单：Main Menu >Preprocessor>Modeling>Operate>Booleans>Add>Areas 3、AATT AATT, MAT, REAL, TYPE, ESYS, SECN 指定所选的未划分网格的面的单元属性。 PREP7: Meshing MP ME ST DY <> PR EM <> FL PP ED MAT：指定给所选的未划分网格的面的材料号。 REAL ：指定给所选的未划分网格的面的实常数号。 TYPE：指定给所选的未划分网格的面的单元类型号。 ESYS：指定给所选的未划分网格的面的坐标系号。 SECN：指定给所选的未划分网格的面的区域号。 注释：从所选的面中生成的面也将具有这些属性。当面划分网格时将使用这些单元属性。如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的 MAT,REAL,TYPE,ESYS,SECNUM 命令的设置确定。在面划分网格前，可以重新使用AATT 命令指定属性。参数为 0 或空白时则可取消当前指定。如果参数 MAT, REAL, TYPE, ESYS, 或 SECN 被定义为-1，则该参数不改变当前设置。 有时，即使没有逻辑单元类型被指定（用AATT,,,TYPE 或 TYPE 命令），ANSYS 也能进行面的网格划分。要获得更多的信息，请参考设置单元属性中的讨论（ANSYS Modeling and Meshing Gu ide 中的 Meshing You r Solid Model 部分）。 菜单路径： Main Menu >Preprocessor>Meshing>Mesh Attribu tes>All Areas Main Menu >Preprocessor>Meshing>Mesh Attribu tes>Picked Areas 4、ABBR *ABBR，Abbr,String－－定义一个缩略语 Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个...
