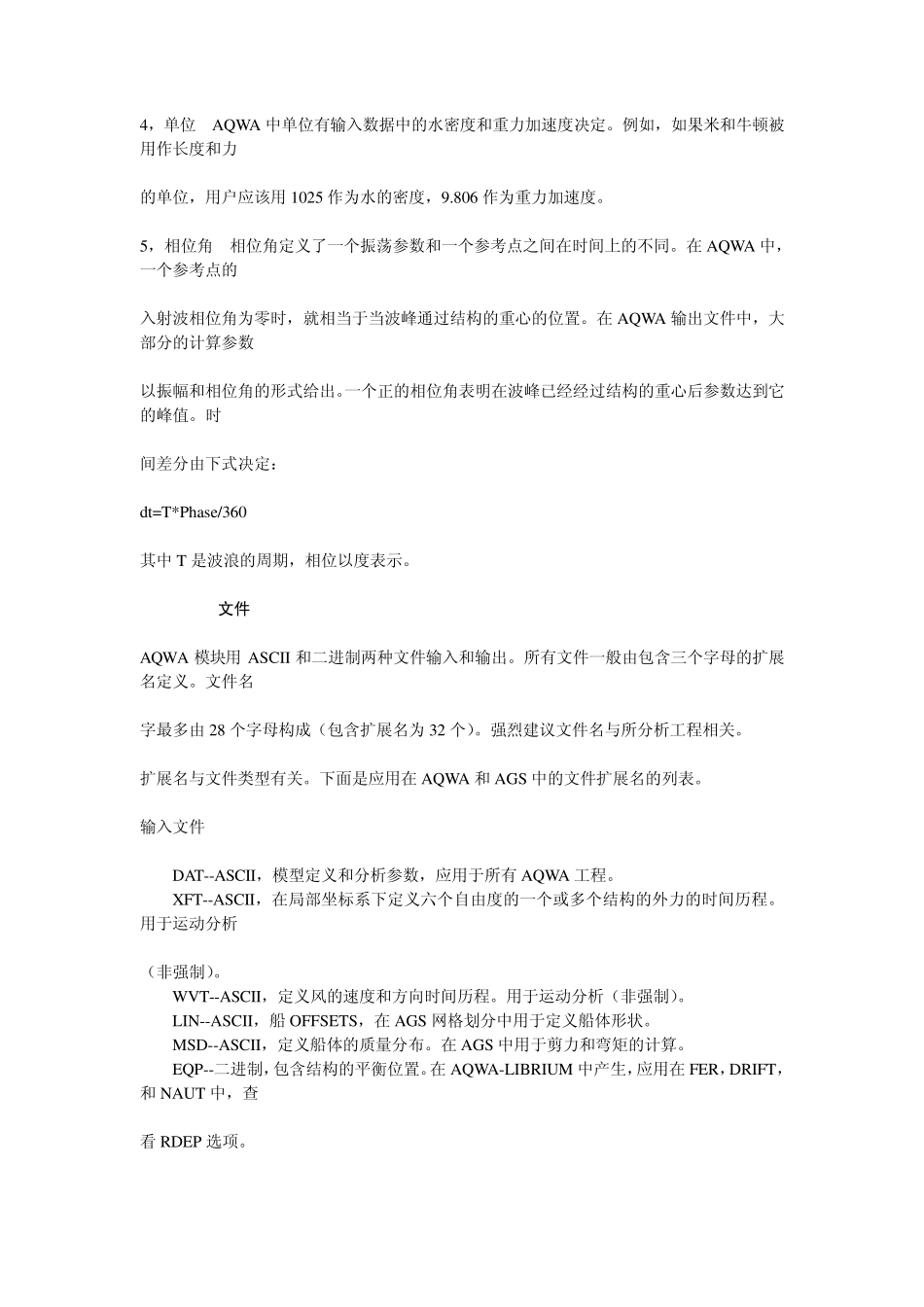

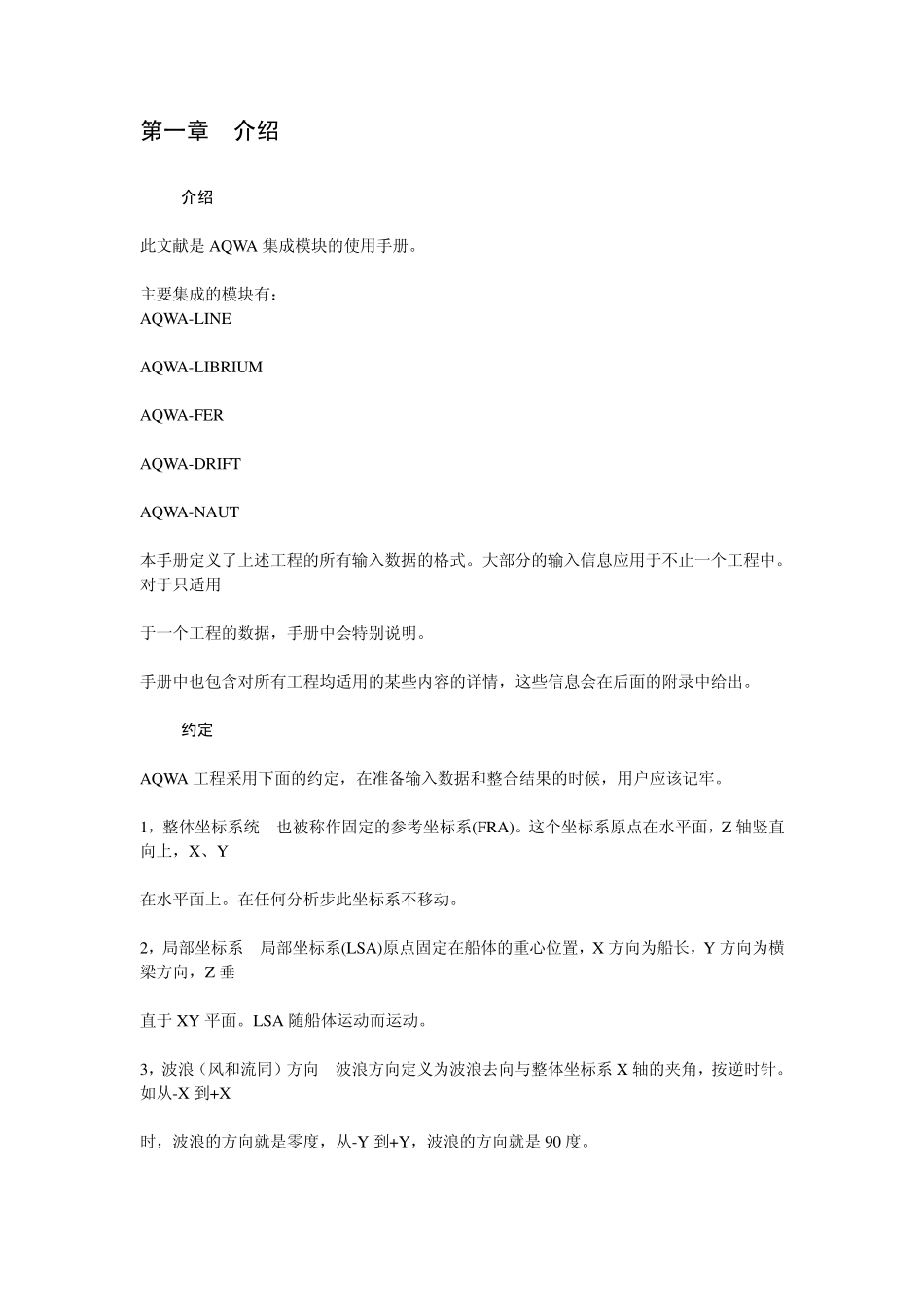

第一章 介绍 1.1 介绍 此文献是AQWA 集成模块的使用手册。 主要集成的模块有： AQWA-LINE AQWA-LIBRIUM AQWA-FER AQWA-DRIFT AQWA-NAUT 本手册定义了上述工程的所有输入数据的格式。大部分的输入信息应用于不止一个工程中。对于只适用 于一个工程的数据，手册中会特别说明。 手册中也包含对所有工程均适用的某些内容的详情，这些信息会在后面的附录中给出。 1.2 约定 AQWA 工程采用下面的约定，在准备输入数据和整合结果的时候，用户应该记牢。 1，整体坐标系统 也被称作固定的参考坐标系(FRA)。这个坐标系原点在水平面，Z轴竖直向上，X、Y 在水平面上。在任何分析步此坐标系不移动。 2，局部坐标系 局部坐标系(LSA)原点固定在船体的重心位置，X 方向为船长，Y 方向为横梁方向，Z垂 直于XY 平面。LSA 随船体运动而运动。 3，波浪（风和流同）方向 波浪方向定义为波浪去向与整体坐标系X 轴的夹角，按逆时针。如从-X 到+X 时，波浪的方向就是零度，从-Y 到+Y，波浪的方向就是90 度。 4，单位 AQWA 中单位有输入数据中的水密度和重力加速度决定。例如，如果米和牛顿被用作长度和力 的单位，用户应该用 1025 作为水的密度，9.806 作为重力加速度。 5，相位角 相位角定义了一个振荡参数和一个参考点之间在时间上的不同。在 AQWA 中，一个参考点的 入射波相位角为零时，就相当于当波峰通过结构的重心的位置。在 AQWA 输出文件中，大部分的计算参数 以振幅和相位角的形式给出。一个正的相位角表明在波峰已经经过结构的重心后参数达到它的峰值。时 间差分由下式决定： dt=T*Phase/360 其中T 是波浪的周期，相位以度表示。 1.3 AQWA文件 AQWA 模块用 ASCII 和二进制两种文件输入和输出。所有文件一般由包含三个字母的扩展名定义。文件名 字最多由 28 个字母构成（包含扩展名为 32 个）。强烈建议文件名与所分析工程相关。 扩展名与文件类型有关。下面是应用在 AQWA 和AGS 中的文件扩展名的列表。 输入文件 DAT--ASCII，模型定义和分析参数，应用于所有AQWA 工程。 XFT--ASCII，在局部坐标系下定义六个自由度的一个或多个结构的外力的时间历程。用于运动分析 （非强制）。 WVT--ASCII，定义风的速度和方向时间历程。用于运动分析（非强制）。 LIN--ASCII，船 OFFSETS，在 AGS 网格划分中用于定义船体形状。 MSD--ASCII，定义船体的质量分布。在 AGS 中用于剪力和弯矩的计...
