ArcGIS中网络数据集的建立

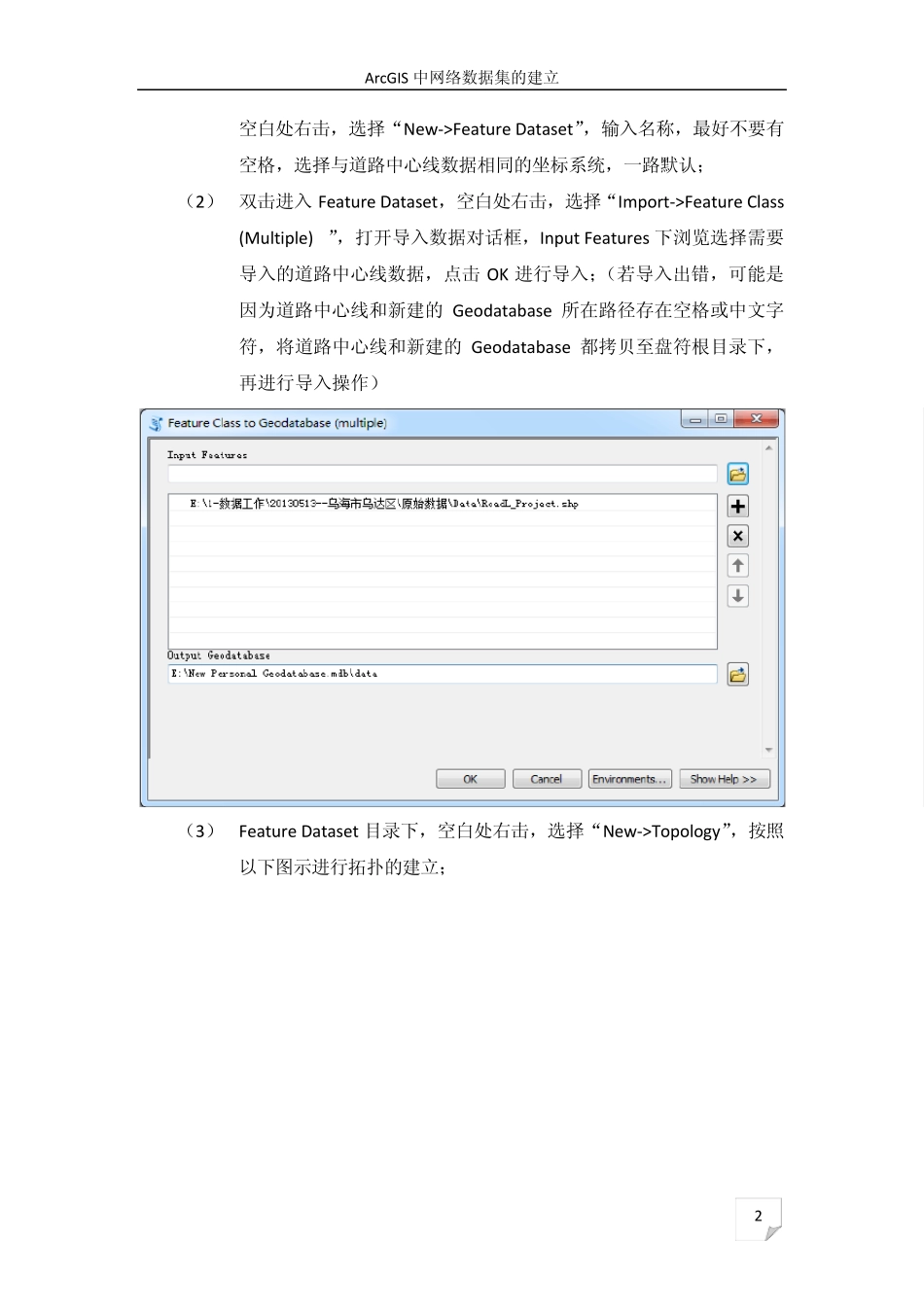

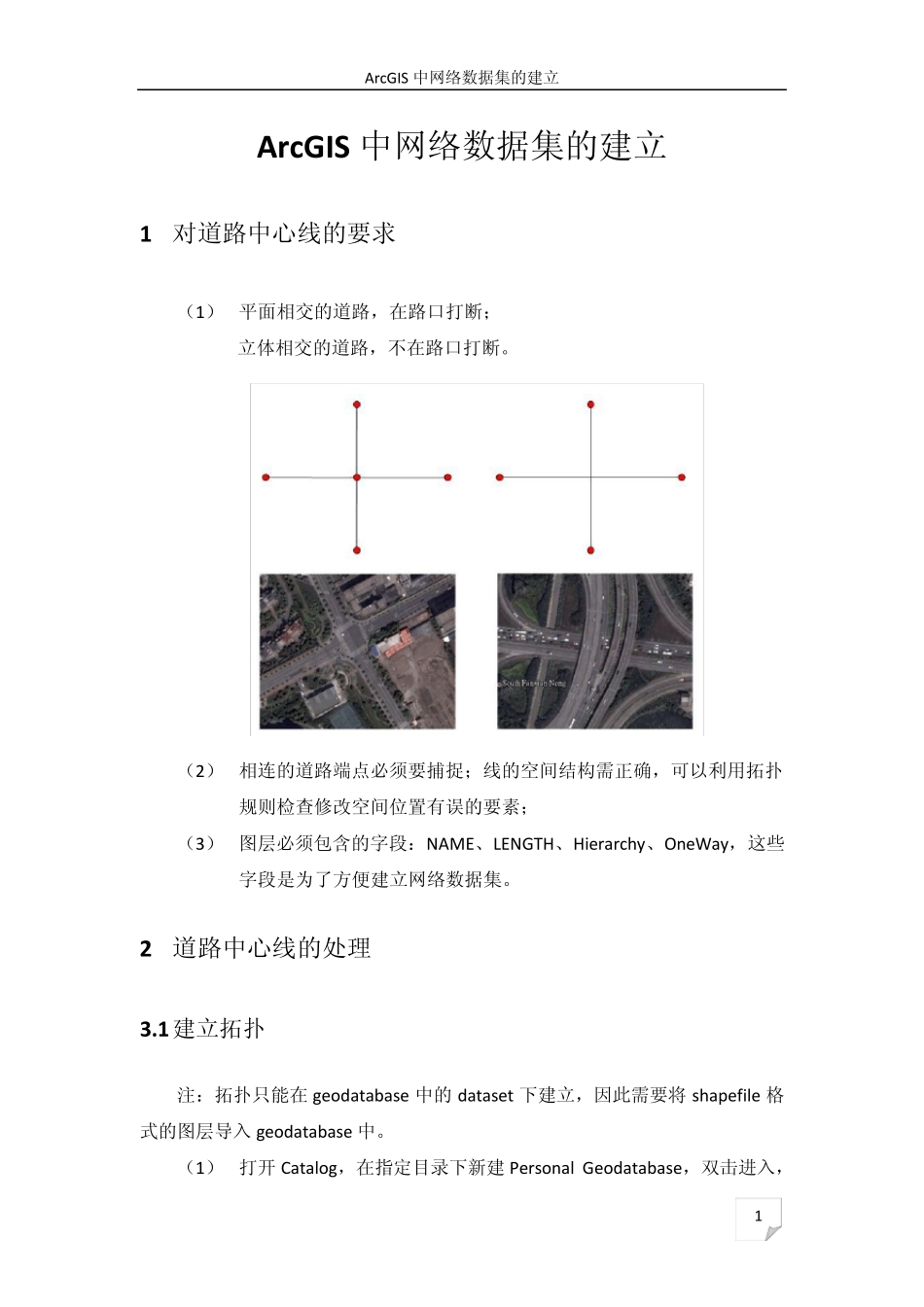

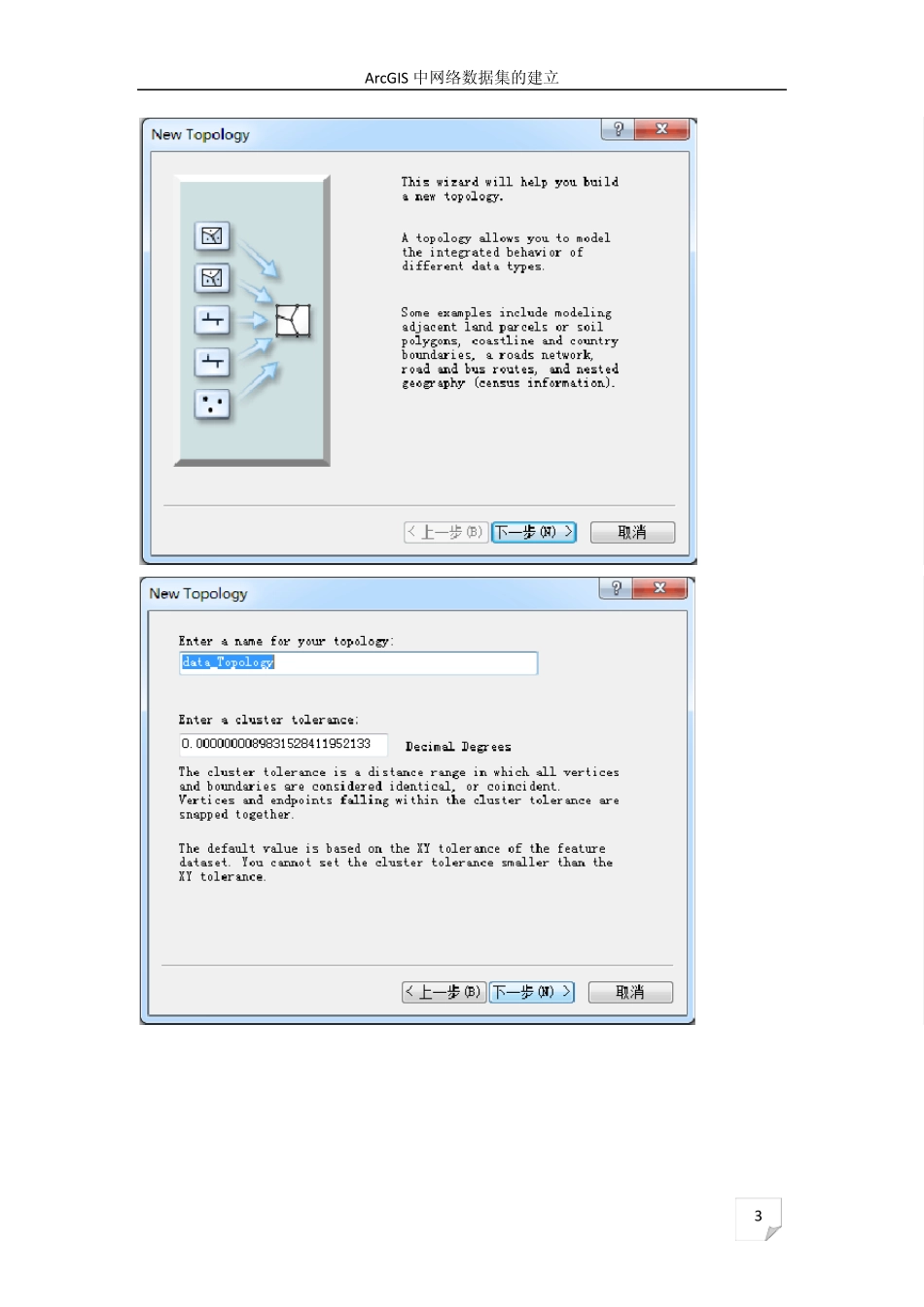

ArcGIS 中网络数据集的建立 1 ArcGIS 中网络数据集的建立 1 对道路中心线的要求 （1） 平面相交的道路，在路口打断； 立体相交的道路，不在路口打断。 （2） 相连的道路端点必须要捕捉；线的空间结构需正确，可以利用拓扑规则检查修改空间位置有误的要素； （3） 图层必须包含的字段：NAME、LENGTH、Hierarchy、OneWay，这些字段是为了方便建立网络数据集。 2 道路中心线的处理 3.1 建立拓扑 注：拓扑只能在geodatabase 中的dataset 下建立，因此需要将 shapefile 格式的图层导入 geodatabase 中。 （1） 打开 Catalog，在指定目录下新建Personal Geodatabase，双击进入，ArcGIS 中网络数据集的建立 2 空白处右击，选择“New->Feature Dataset”，输入名称，最好不要有空格，选择与道路中心线数据相同的坐标系统，一路默认； （2） 双击进入 Feature Dataset，空白处右击，选择“Import->Feature Class (Multiple)…”，打开导入数据对话框，Input Features 下浏览选择需要导入的道路中心线数据，点击OK 进行导入；（若导入出错，可能是因为道路中心线和新建的Geodatabase 所在路径存在空格或中文字符，将道路中心线和新建的Geodatabase 都拷贝至盘符根目录下，再进行导入操作） （3） Feature Dataset 目录下，空白处右击，选择“New->Topology”，按照以下图示进行拓扑的建立； ArcGIS 中网络数据集的建立 3 ArcGIS 中网络数据集的建立 4 ArcGIS 中网络数据集的建立 5 ArcGIS 中网络数据集的建立 6 （4） 打开ArcMap，点击，添加新建立的拓扑，同时将道路中心线一起添加进地图窗口，Editor->Start Editing，根据错误指示进行修改。 ArcGIS 中网络数据集的建立 7 3.2 拓扑规则说明及修改方法 2.2.1 Must not overlap 在同一层要素类中（同一层之间的关系），线与线不能相互重叠。 修改方法：将不需要的线段截断、删除。 2.2.2 Must not have dangles 不允许线要素有悬结点，即每一条线段的端点都不能孤立，必须和本要素中其他要素或和自身相接触； ArcGIS 中网络数据集的建立 8 该规则适用于多条线段相交的端点处，对于没有其他线段与其相交的端点处可以忽略，如下： 修改方法：将错误处放大，有悬点的线段延伸到需要相交的要素上，长出的部分截断后删除。 2.2.3 Must not have pseudo 不能有伪结点，就是一条线段中间不能有断点。 修改方法：将伪结...
