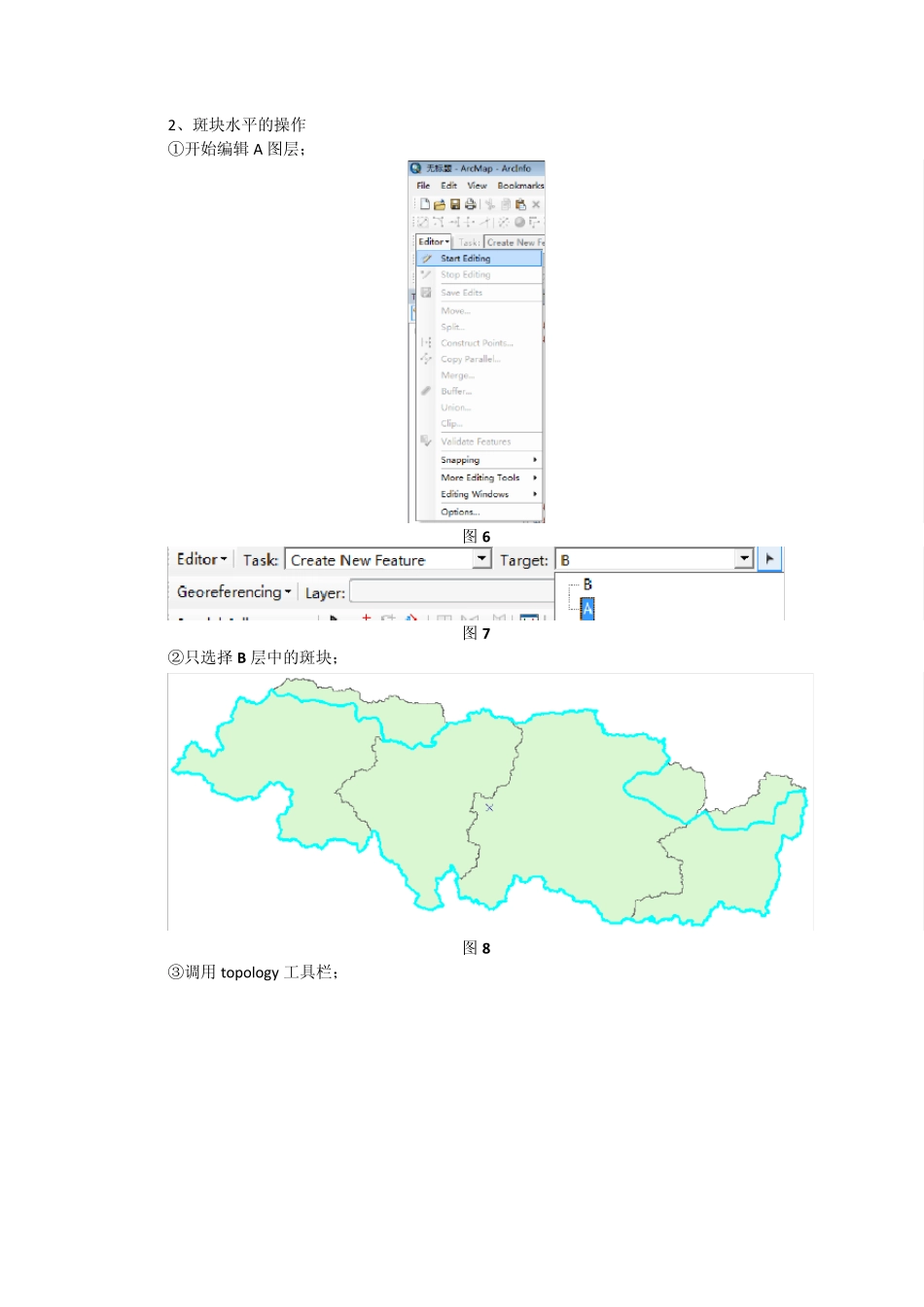

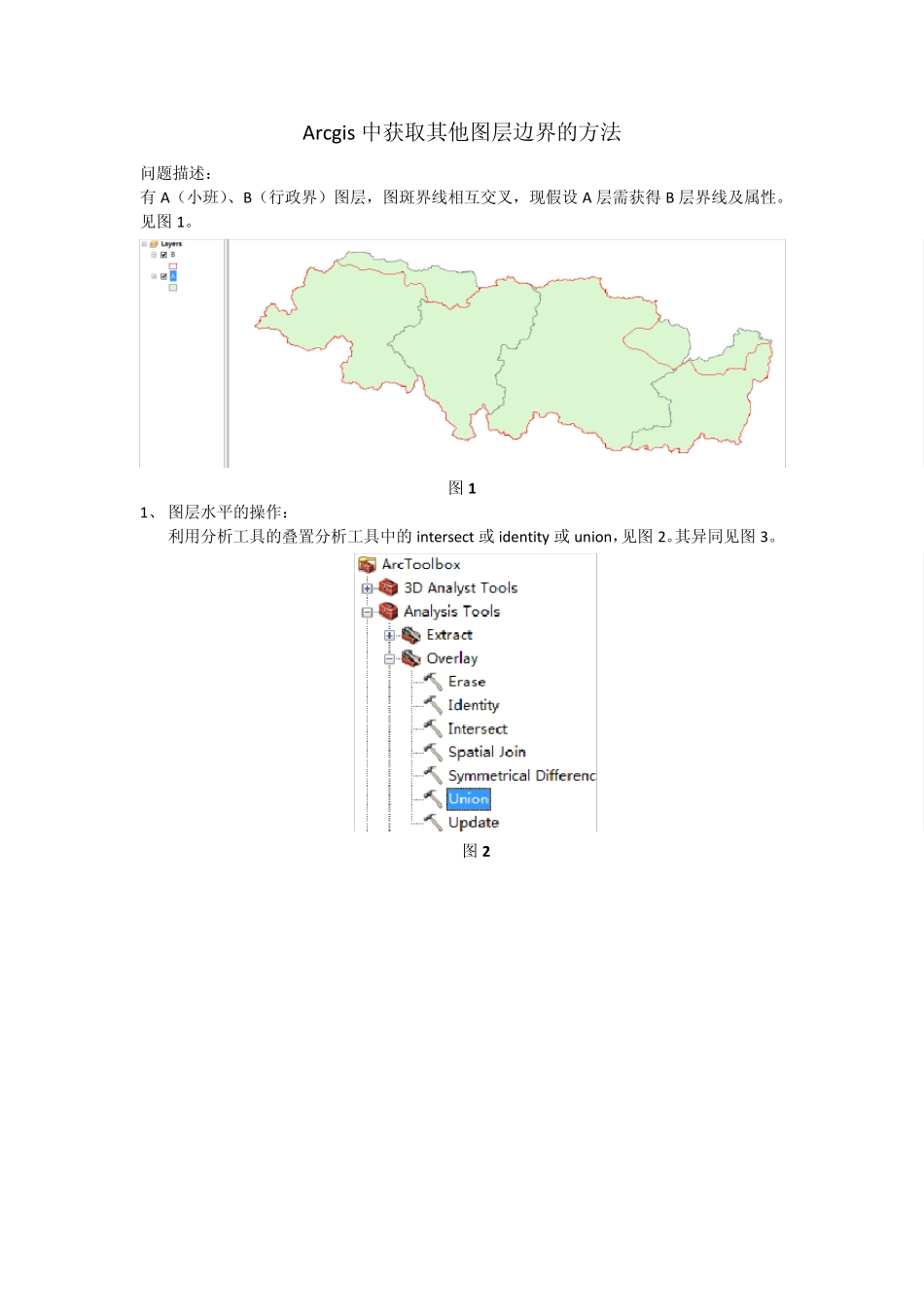

Arcgis 中获取其他图层边界的方法 问题描述: 有A(小班)、B(行政界)图层,图斑界线相互交叉,现假设 A 层需获得 B 层界线及属性。见图1。 图1 1、 图层水平的操作: 利用分析工具的叠置分析工具中的intersect 或 identity 或 union,见图2。其异同见图3。 图2 A:identity,结果的范围是先选择那个图层的范围 B:intersect,结果的范围是两个图层的交集 C:union,结果的范围是两个图层的并集。 图3 如果A 层想要获取B 层的界线与属性,以上三个工具都可以获得,但是根据目的不同应用的工具可以不同。 以identity 为例,过程与结果分别见图4、图5。 图4、过程 图5、结果 结果中的被选中的三个斑块就是A 层范围之内,而 B 层范围不及的区域。但是在结果的A_identity 层中依然存在(结果的范围是先选择那个图层的范围)。 2、斑块水平的操作 ①开始编辑 A 图层; 图 6 图 7 ②只选择 B 层中的斑块; 图 8 ③调用 topology 工具栏; 图9 图10 ④选择工具,点开,弹出 图11 ⑤Ok,结果如下: 图12 3、其他情况:假设 A 的边界未达到 B 的边界时(图13),需要加一步自动完成多边形(需保证图框坐标系与 A 层坐标系一致): 图13 图14 图15 ①注意自动完成的部分要超出 B 层的界线 ②然后再用 topology 的方法用 B 层的界线 split A 层的斑块。 ③超出的部分删掉,里面的部分可以合并(merge)。
