ArcGIS勘测定界成果制作说明

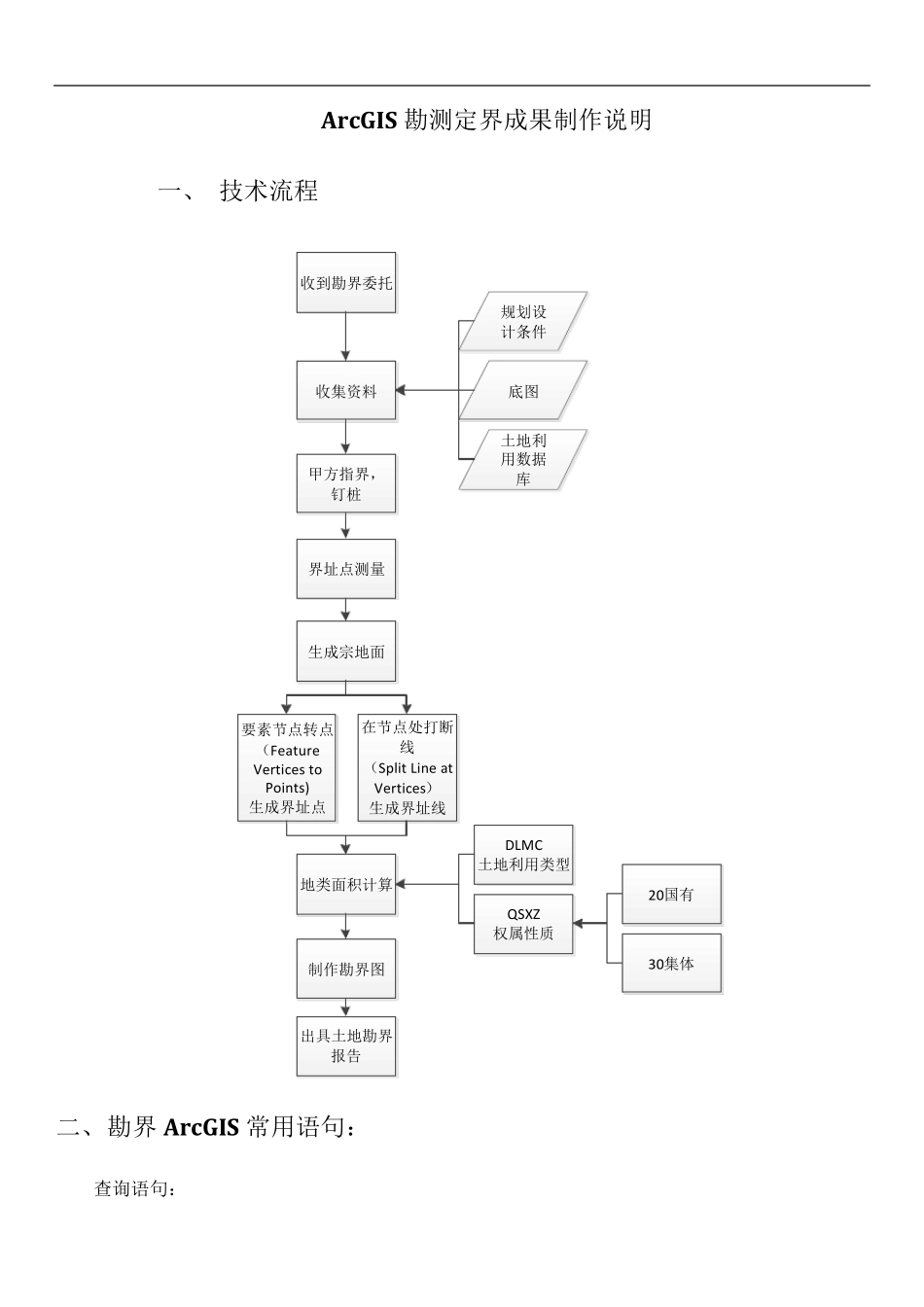

ArcGIS 勘测定界成果制作说明 一、 技术流程 收到勘界委托甲方指界，钉桩界址点测量收集资料规划设计条件底图土地利用数据库生成宗地面地类面积计算制作勘界图出具土地勘界报告DLMC土地利用类型QSXZ权属性质20国有30集体要素节点转点（Featu re Vertices to Points)生成界址点在节点处打断线（Split Line at Vertices）生成界址线 二、 勘界ArcGIS 常用语句： 查询语句： "Layer" = 'DGX' OR "Layer" = 'DLDW' OR "Layer" = 'DLSS' OR "Layer" = 'DMTZ' OR "Layer" = 'GCD' OR "Layer" = 'GXYZ' OR "Layer" = 'JMD' OR "Layer" = 'KZD' OR "Layer" = 'SXSS' OR "Layer" = 'ZBTZ' 标注语句： 权属单位名称，下一行，面积保留两位小数，平方米 [权利人]&vbNewLine&Round( [Shape_Area],2) &"㎡" 标注边长：round([SHAPE_Length],2)&"m" 三、外业数据采集 四、内业数据处理 1 . 外业数据导入 (一) 导入EXCEL 数据 1 ) 数据准备 当测量数据为CORS 采集的测量点数据时，在手簿中导出CSV 数据，将CSV 数据转化为标准格式后导入ArcGIS。某地CORS 坐标系为国家西安80 坐标系，中央子午线84°，带号 28。ArcGIS 坐标系使用的为笛卡尔坐标系，和测量坐标系坐标轴相反，测量坐标系X 为北方向，ArcGIS 坐标系Y 为北方向，同时ArcGIS 内坐标需加带号。故在导入ArcGIS 之前，应将CORS 采集的小数点前六位数的Y 坐标前面加带号 28，作为ArcGIS 内X 坐标使用，Y 不变。最后导入ArcGIS 数据如图 2 所示。 图 1.CSV 原始文件 图 2.ArcGIS 要导入的数据 将准备好的数据保存为xls 格式或者csv 格式准备导入ArcMap 当中。 2) 导入ArcMap 如图所示，文件-添加数据-添加XY 数据，选择准备好的EXCEL 数据，点击“编辑”按钮，选择对应的坐标系，点击右上角黄色五角星，添加到收藏夹，保存常用的坐标系。 确定后即可获得展点情况。 (二) 导入CAD 数据 导入CAD 数据可以直接通过点击“添加数据”按钮实现。在勘界项目中，对于勘界地块只需添加 DWG 中 polygon 要素即可（添加前需要保证 CAD 中线是闭合的）。 2 . 绘制宗地面 (一) 建立地理数据库 如图所示，在目录窗口内建立文件地理数据库 数据库建立完成后，在数据库上右击，设为默认地理数据库，方便以后的工作。 (二) 绘制宗地面 在数据库上右击，新建-要素类，这样就开始新建一个...
