arcgis多种编辑方法

arcgis多种编辑方法_第1页
1/11
arcgis多种编辑方法_第2页
2/11

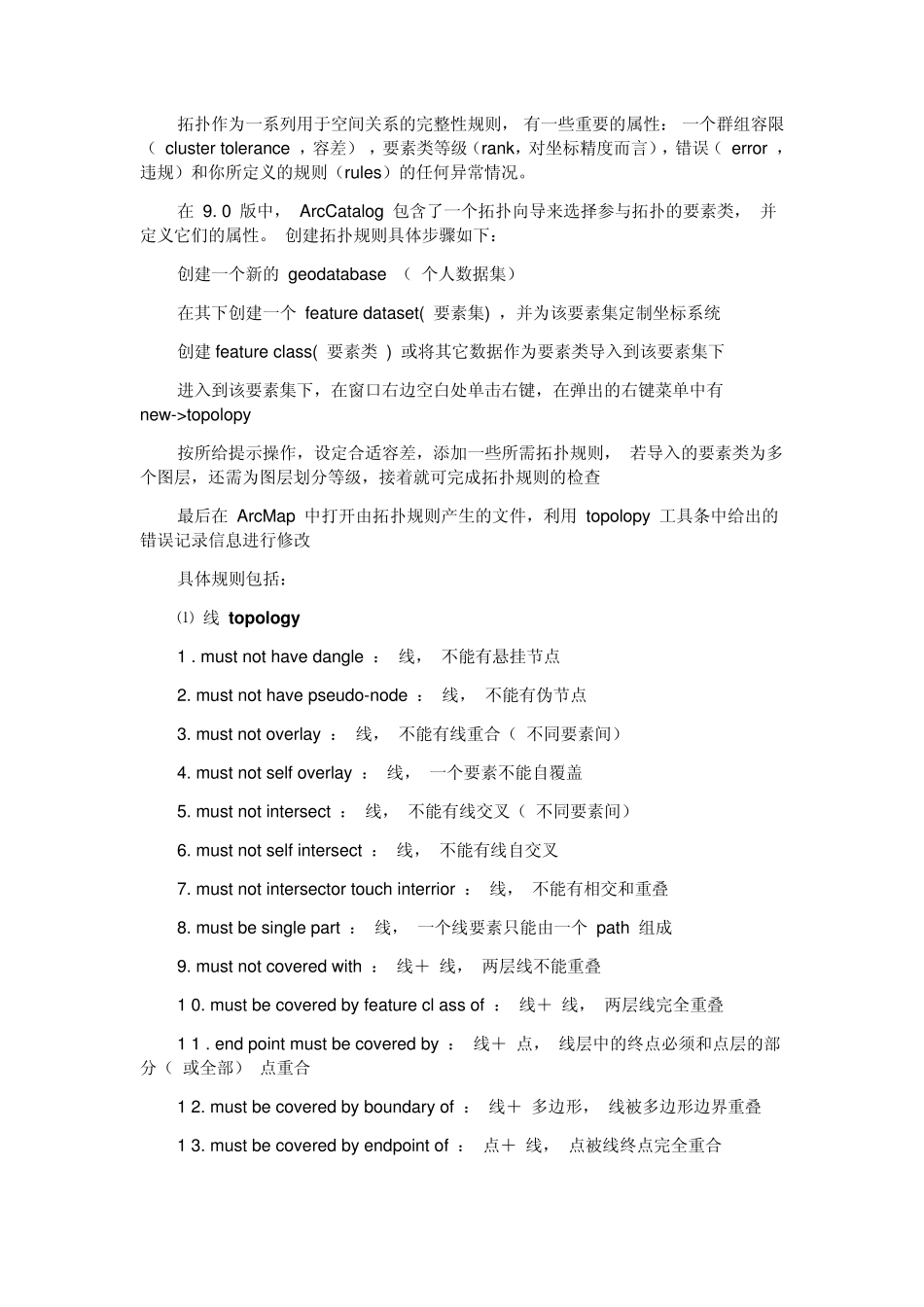

arcgis多种编辑方法_第3页
3/11
一、面转线方法: 1、打开一个空的线文件,开始编辑线文件,选择所有面,拷贝,粘贴,保存编辑。 2、打开 arctoolbox工具箱,选择 data management tools中的 features中的featue to line工具 二、ArcGis Poly line 线转换为 Poly gon 面 1、打开 ArcMap 用 Add Data 加载 shp Polyline 线文件。 2、选 Editor 编辑\Start Editing 开始编辑。 3。选 Editor 编辑\More Editing Tools\Topology 拓扑 4。在 Topology 拓扑工具栏中选 Map Topology 再在 Shp 文件上打勾 Ok 5。用 Select Features 选择指针把线全部选中,这时 Topology 拓扑工具栏中的 Construct Features 选项为激活状态。 6。这时点击 Construct Features 来检查图中有无多余的线段和点与线分离的过远,多次输入 0.1 和 0.2 的值仔细调整。 7。调整好后选 Editor 编辑\Save Edits 保存。 8。打开 ArcToolbox 选 Data Management Tools\Features\双击 Feature To Polygon 特性到面在 Input Features 选中正在编辑的 Shp 文件,在 Output Feature Class 处输出文件名可改。点击 Ok 即可完成线面转换。 检查有错误,缺线等,可重做第 6。 三、ArcGIS 点、线、面数据拓扑处理 1. 线自动连接 分两种情况: a:如果线只是相交自动打断,即没有间隔,从表面上看是相连的一条(其实是两条),可以用 Arctoolbox 里的工具 DataManagement Tools-Generalization-Dissolve 工具来做融合,可以设置融合的参考字段,字段名称内容一致的自动融合成一条。融合后的图层保留参考字段属性,其他属性字段删除。 b:如果线段之间有间隔,可以用 ArcMap 中的 Topology 工具条来做,先加载需处理的线图层 lineA,最好复制一个空的 lineB 图层,字段结构和 lineA 一致,只是内容清空,然后开始编辑,设置 target layer 为 lineB,选择 lineA 里的线要素,设置 Map Topology图层为 lineB,然后单击 Construct features 按钮,设置容差值,在容差之之内的间隔线段将自动连接起来。 上述 b 方法的缺点是属性记录没有保留,需要用 Join 方法来连接属性,join 的方式选择Join data from another layer based on spatial location。 2.用线来切割面(全图范围或选定线范围内) 用线切割面如果是手动操作的话可以用 Editor 里的 cut polygon feature 来做,但要是...
