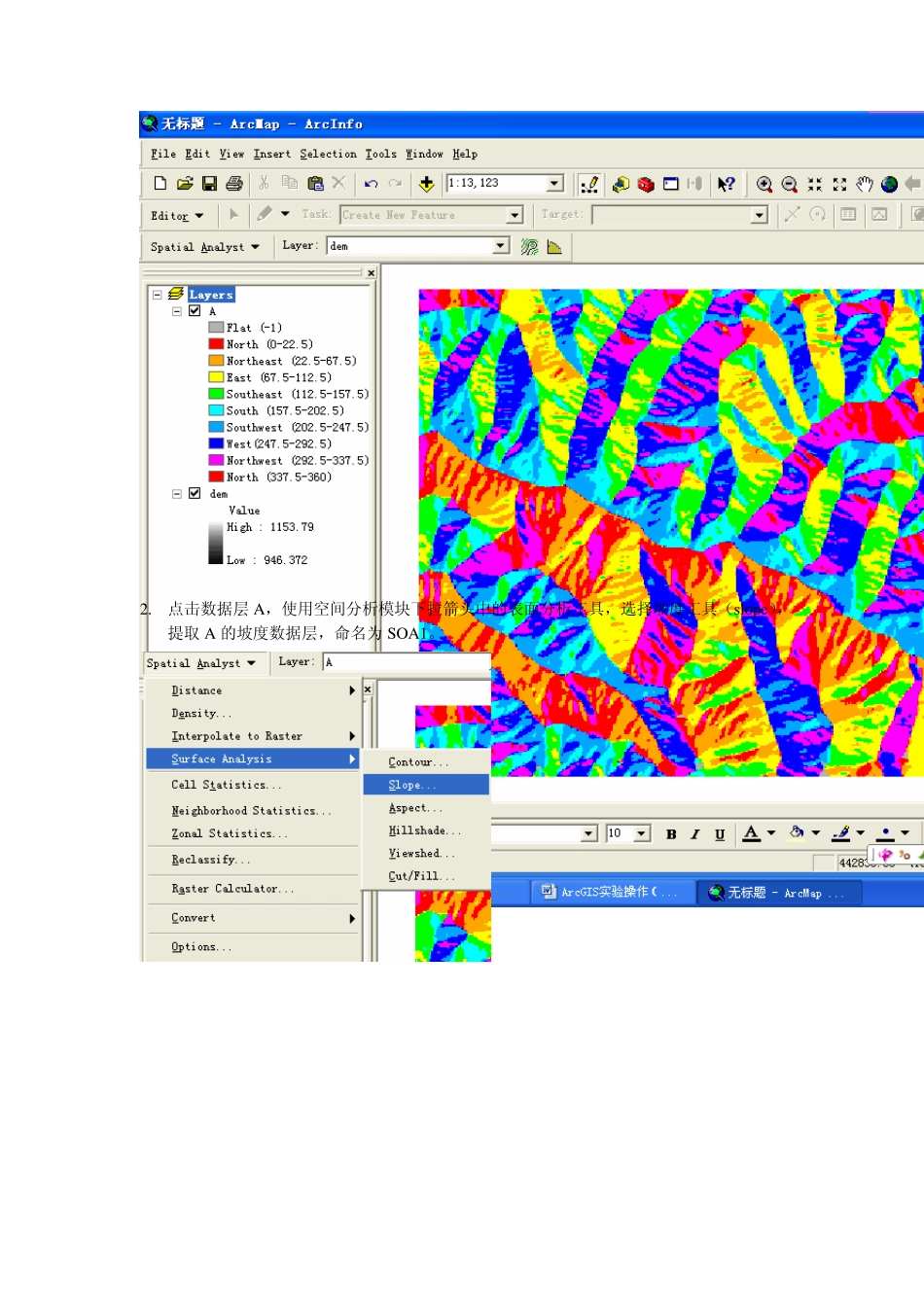

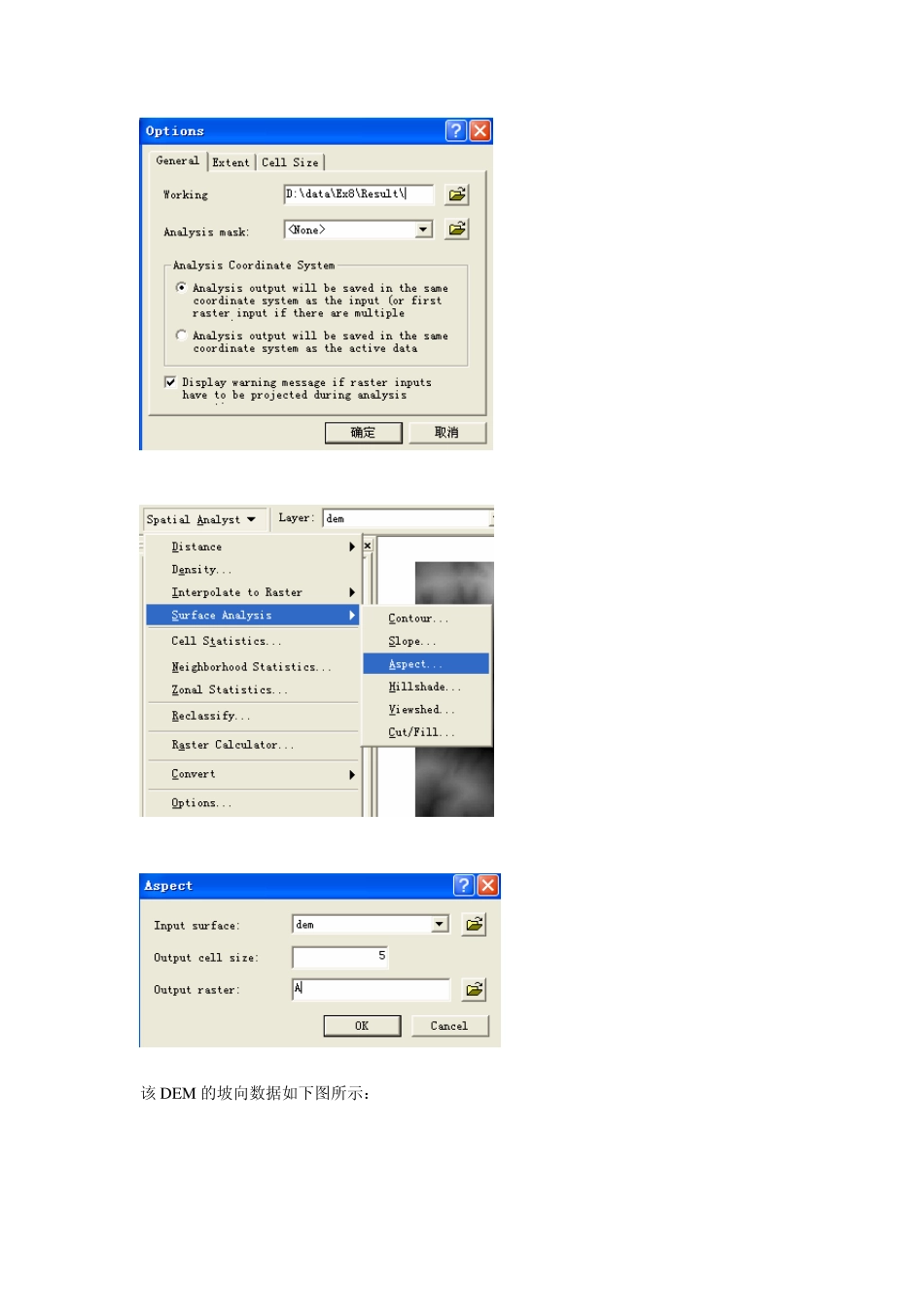

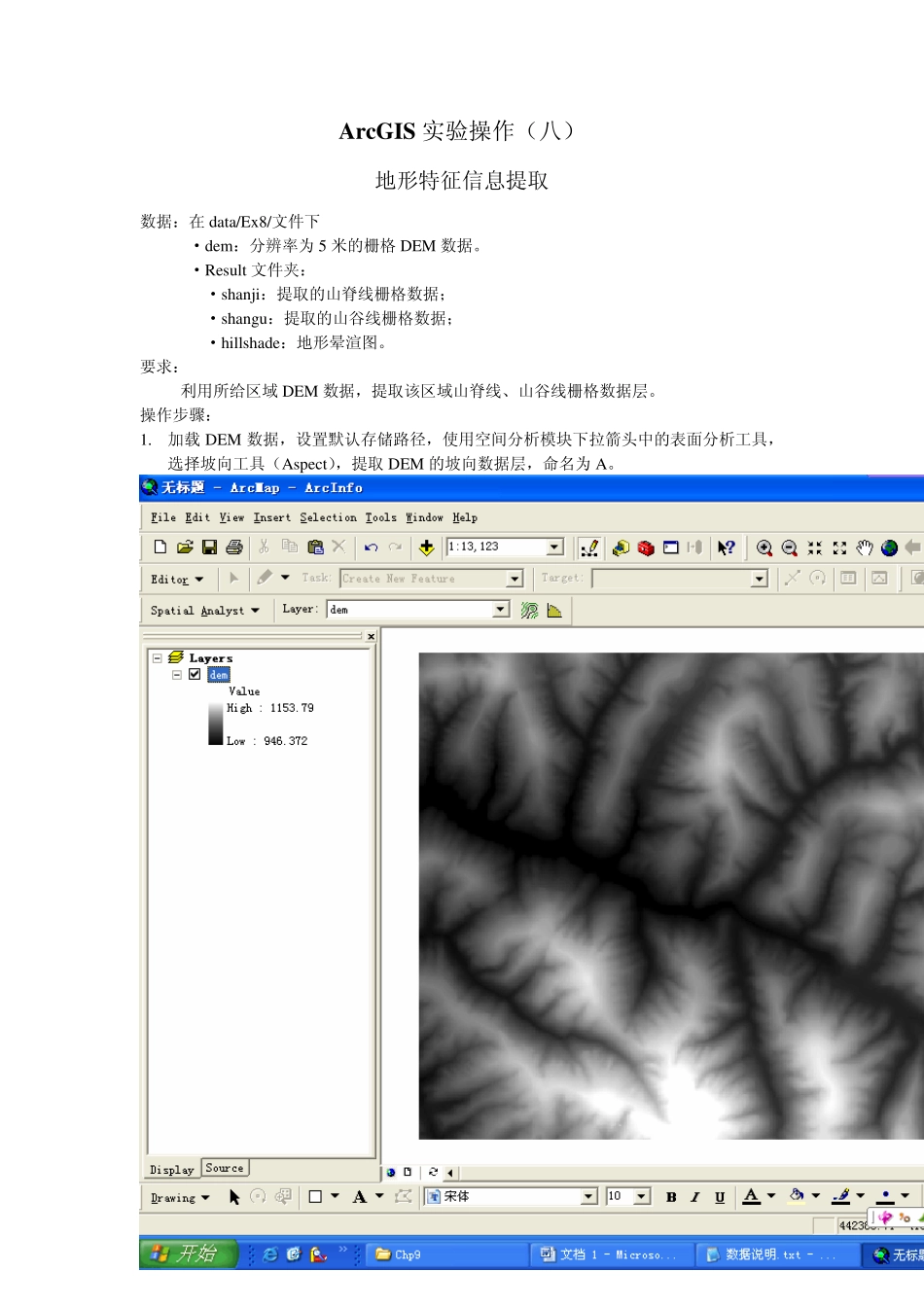

ArcGIS 实验操作（八） 地形特征信息提取 数据：在data/Ex 8/文件下 ·dem：分辨率为 5 米的栅格 DEM 数据。 ·Resu lt 文件夹： ·shanji：提取的山脊线栅格数据； ·shangu ：提取的山谷线栅格数据； ·hillshade：地形晕渲图。 要求： 利用所给区域 DEM 数据，提取该区域山脊线、山谷线栅格数据层。 操作步骤： 1. 加载 DEM 数据，设置默认存储路径，使用空间分析模块下拉箭头中的表面分析工具，选择坡向工具（Aspect），提取DEM 的坡向数据层，命名为 A。 该DEM 的坡向数据如下图所示： 2. 点击数据层A，使用空间分析模块下拉箭头中的表面分析工具，选择坡度工具（slope），提取A 的坡度数据层，命名为SOA1。 3. 求取原始DEM 数据层的最大高程值，记为H： 由此可见该最大高程值H 为1153.79 使用栅格计算器，公式为（H－DEM ），求反地形 DEM 数据如下： 反地形DEM 数据层calcu lation 如下（可与原始 DEM 相比较）： 4. 基于反地形DEM 数据求算坡向值 反地形DEM 数据层calcu lation 的坡向数据如下： 5. 提取反地形DEM 坡向数据的坡度数据，记为SOA2，即利用SOA 方法求算反地形的坡向变率。 6. 使用空间分析工具集中的栅格计算器，求没有误差的DEM 的坡向变率SOA，公式为SOA=(([SOA1]+[SOA2])－Abs([SOA1] －[SOA2]))/2 其中，Abs为求算绝对值，可点击右下侧将其查找出来。 没有误差的DEM 的坡向变率SOA 如下图所示： 7. 再次点击初始DEM 数据，使用空间分析工具集中的栅格邻域计算工具（Nerghborhood Statistics）；设置统计类型为平均值（mean）邻域的类型为矩形（也可以为圆），邻域的大小为11×11（这个值也可以根据自己的需要进行改变），则可得到一个邻域为11×11的矩形的平均值数据层，记为B。 8. 使用空间分析工具集中的栅格计算器，求算正负地形分布区域，公式为C = [DEM]－[B]。 9. 使用空间分析工具集中的栅格计算器，即可求出山脊线，公式为shanji ＝ [C]>0&SOA>70。 说明：和（&）,它是比较两个或两个以上栅格数据层，如果对应的栅格值均为非 0 值，则输出结果为真，（赋值 1），否则输出结果为假（赋值 0）。 选中shanji 数据层，将属性值为 0 的设为空值，透明显示： 使用表面分析中的hillshape 工具，创建地形晕渲图hillshade，叠加在shanji 数据层之下，地图显示效果更佳。 10. 同上，在栅格计算器中，键入公式 shangu＝[C]<0&SOA>70，可求得山谷线： 将计算结果进行重分类，所有属性不为 1 的栅格属性赋值为 NoData： 将山谷线数据层re_shangu 与地形晕渲图hillshade 叠加，地图窗口显示如下：
