arcgis拓扑规则详细说明

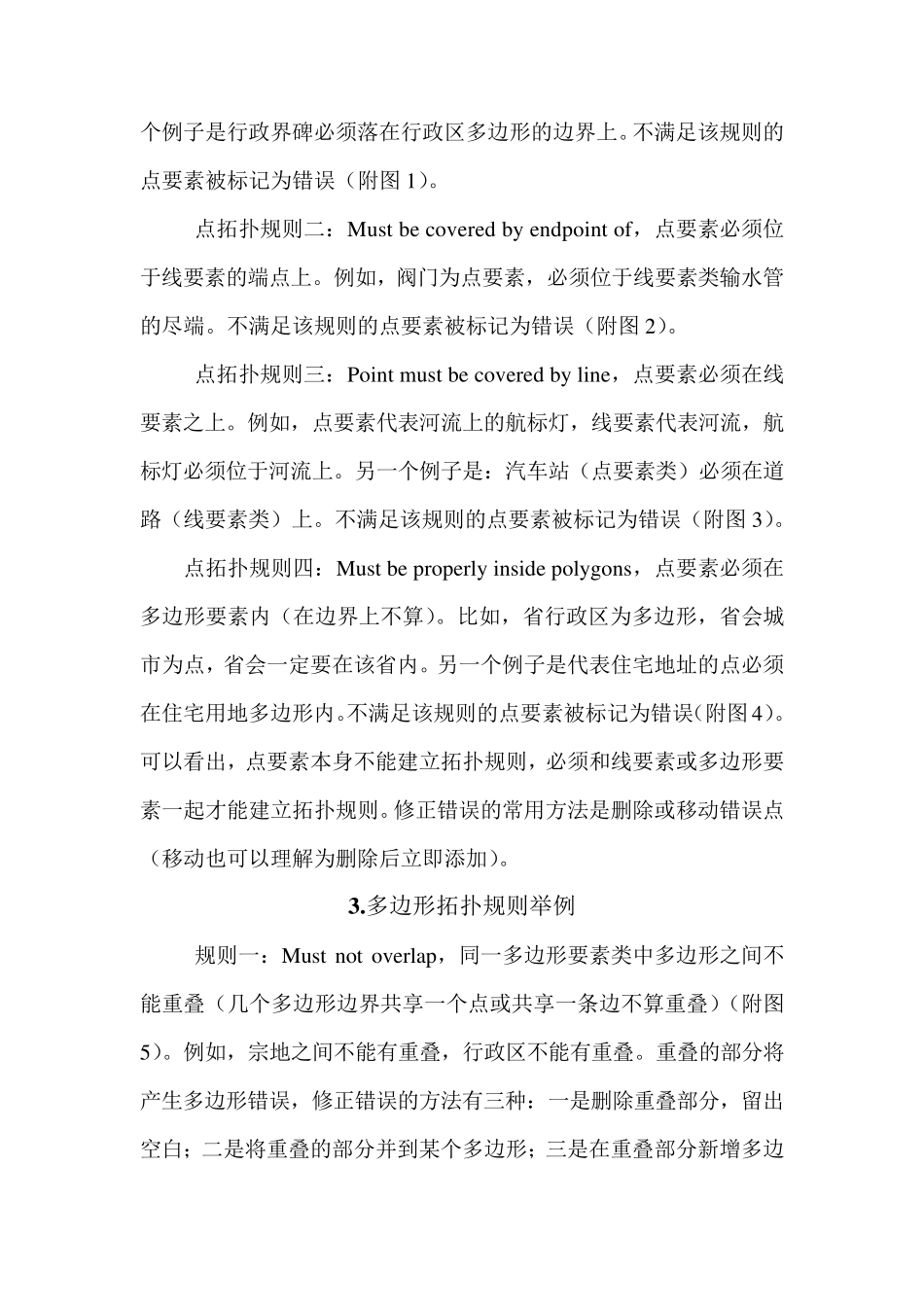

1 .拓扑规则简介 在实际应用时，有时需要在要素之间保持某种特定的关系，比如，行政管理的范围不能相互重叠，线状道路之间不能有重叠线段，某些汽车站必须在公共交通线路上等，这些特定的空间关系可用拓扑学来描述、定义。借助 Geodatabase，可规定一系列拓扑规则，在要素之间建立起空间关系，还可以对这些规则（即关系）进行调整。 拓扑规则有若干专用术语。 相交（Intersect）：线和线交叉，并且只有一点重合，该点不是结点（端点），称之相交。 接触（Tou ch）：某线段的端点和自身或其他线段有重合，称为接触。 悬结点（Dangle Node，Dangle）：线段的端点悬空，没有和其他结点连接，这个结点（端点）称为悬结点。 伪结点（Pseu do Node）：两个结点相互接触，连接成一个结点，称为伪结点。 拓扑规则的种类可以按点、线、面（多边形）来分。以下介绍Geodatabase 的拓扑规则，共25 条，每条规则有一幅图对应，图的左半部分是符合规则的例子，右半部分例子中有不符合规则的地方。 2 .点拓扑规则举例 点拓扑规则一：Mu st be cov ered by bou ndary of，点必须在多边形边界上。例如，有一个点要素类代表公共汽车站，另有一个多边形要素类代表地块，按本规则，公共汽车站必须位于地块的边界上。另一个例子是行政界碑必须落在行政区多边形的边界上。不满足该规则的点要素被标记为错误（附图 1）。 点拓扑规则二：Mu st be cov ered by endpoint of，点要素必须位于线要素的端点上。例如，阀门为点要素，必须位于线要素类输水管的尽端。不满足该规则的点要素被标记为错误（附图 2）。 点拓扑规则三：Point mu st be cov ered by line，点要素必须在线要素之上。例如，点要素代表河流上的航标灯，线要素代表河流，航标灯必须位于河流上。另一个例子是：汽车站（点要素类）必须在道路（线要素类）上。不满足该规则的点要素被标记为错误（附图 3）。 点拓扑规则四：Mu st be properly inside poly gons，点要素必须在多边形要素内（在边界上不算）。比如，省行政区为多边形，省会城市为点，省会一定要在该省内。另一个例子是代表住宅地址的点必须在住宅用地多边形内。不满足该规则的点要素被标记为错误（附图 4）。 可以看出，点要素本身不能建立拓扑规则，必须和线要素或多边形要素一起才能建立拓扑规则。修正错误的常用方法是删除或移动错误点（移动也可以理解为删除后立即添加）。 3 .多边...
