ArcGIS结合Sketchup创建三维虚拟城市解决方案

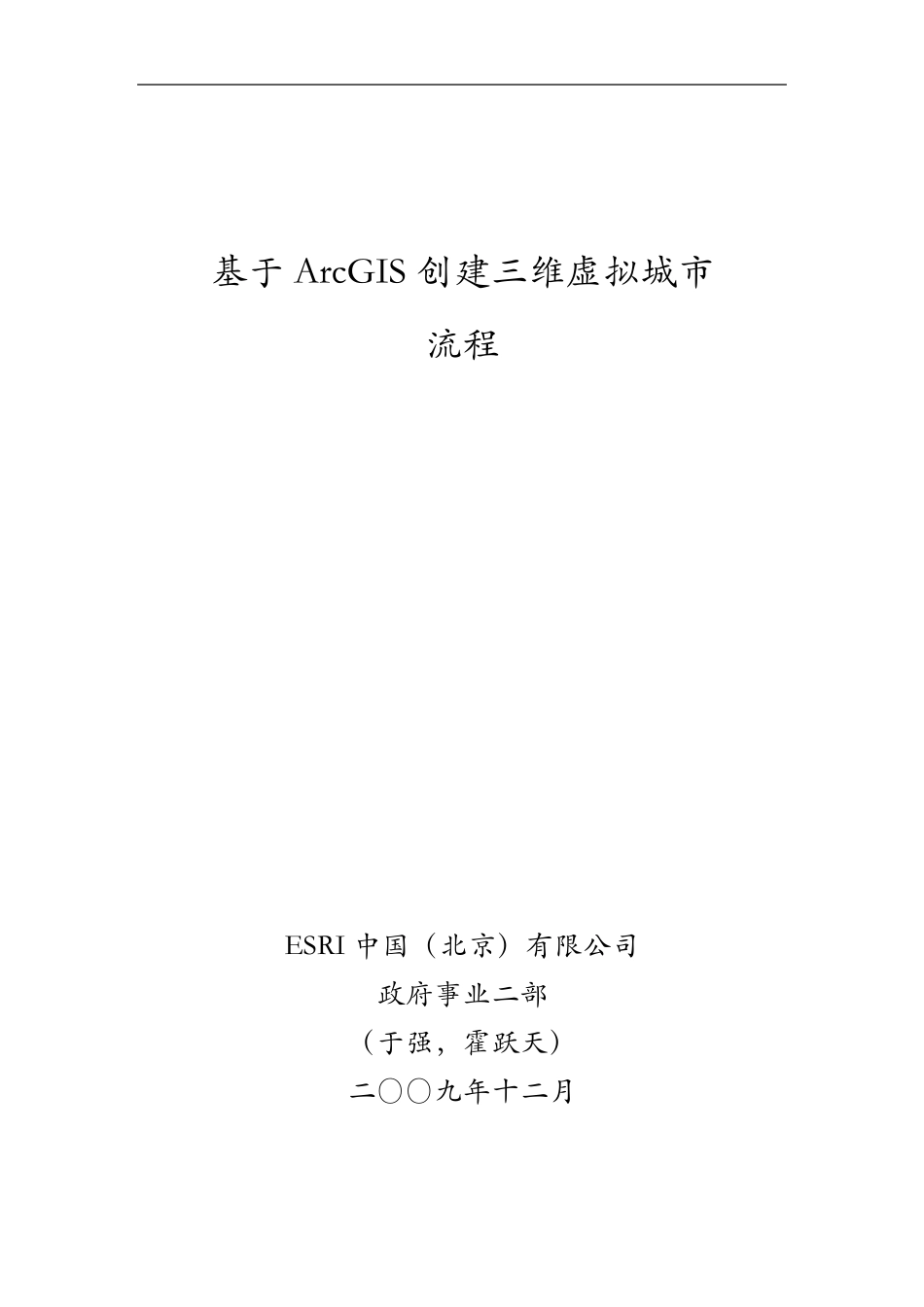

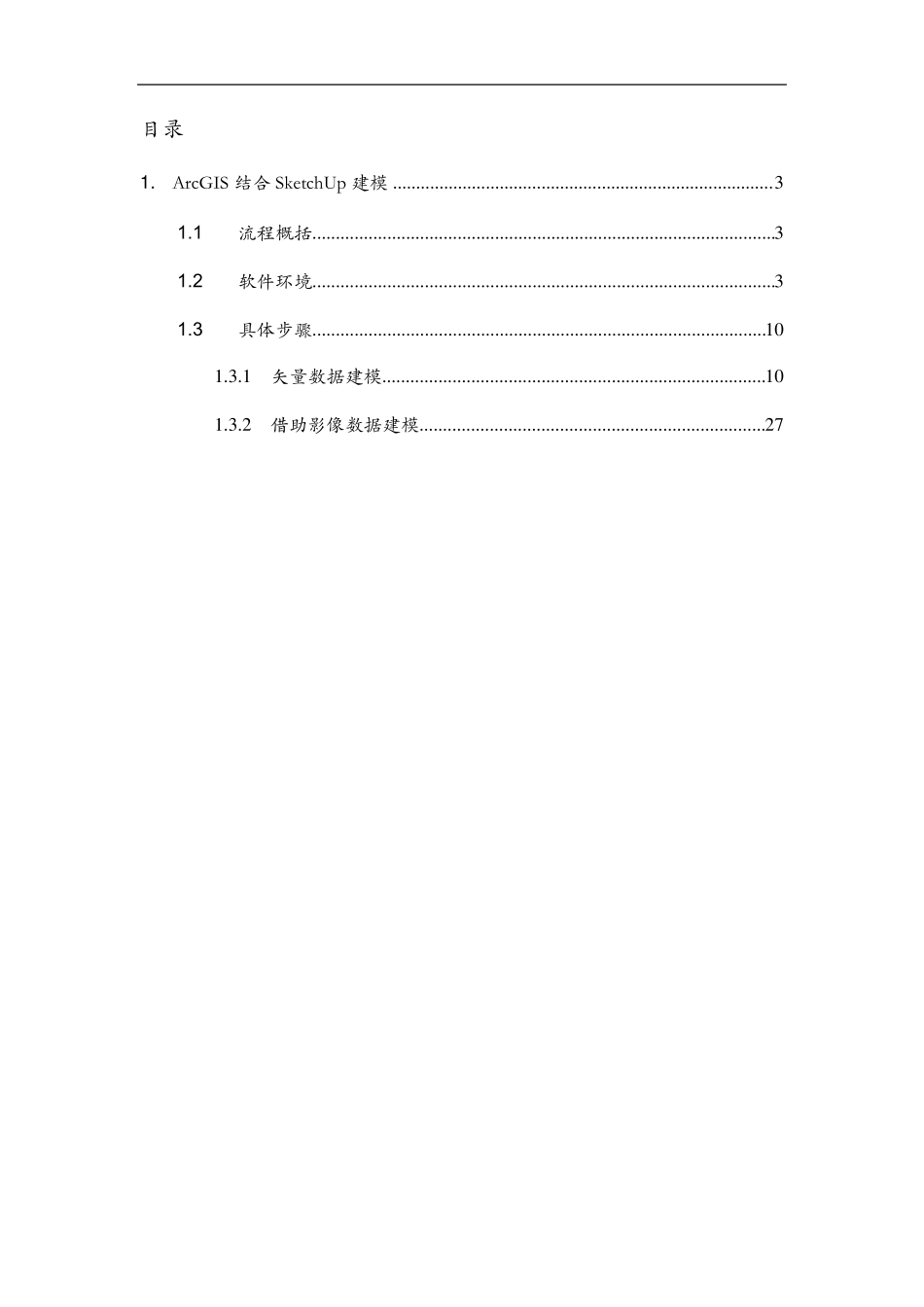

基 于ArcGIS 创 建 三 维 虚 拟 城 市 流 程 ESRI 中 国 （ 北 京 ） 有 限 公 司 政 府 事 业 二 部 （ 于 强 ， 霍 跃 天 ） 二 〇 〇 九 年 十 二 月 目 录 1 . ArcGIS 结 合SketchUp 建 模 .................................................................................. 3 1.1 流 程 概 括 ................................................................................................... 3 1.2 软 件 环 境 ................................................................................................... 3 1.3 具 体 步 骤 ................................................................................................. 1 0 1 .3 .1 矢 量 数 据 建 模 .................................................................................. 1 0 1 .3 .2 借 助 影 像 数 据 建 模 .......................................................................... 2 7 ESRI 中国（北京）有限公司 1 . ArcGIS 结 合 SketchUp 建 模 1.1 流 程 概 括 (1)使 用 ArcGIS 桌 面 ， 即 ArcMap， 加 载 矢 量 数 据 ； (2)在 ArcMap 环 境 中 ， 利 用 SketchUp 插 件 工 具 ， 将 所 需 要 建 模 的区 域 导 入 SketchUp 中 。 (3)在 SketchUp 创 建 模 型 。 (4)在 SketchUp 中 将 模 型 转 成 ArcGIS 的 Multipatch 模 型 要 素 文 件并 保 存 于 Personal GeoDatabase（ 后 面 统 称 为 PGDB） 中 。 环 状 建 模 流 程 图 1.2 软 件 环 境 ESRI 中国（北京）有限公司 软件 版本 安装先后顺序 ArcInfo 9.2 和 9.3.1 1 Google SketchUp 6.0 pro 版 2 模型转化插件 SketchUp6ESRI 3 软 件 安 装 及 配 置 步 骤 如 下 ： (1)安 装 ArcGIS Desktop 软 件 ， 如 ArcInfo。 （ 过 程 略 ） (2)安 装 草 图 大 师 Goolge SketchUp 软 件 。 （ 过 程 略 ） (3)安 装 SketchUp6 ESRI 插 件 ， 过 程 如 下 ， 双 击 “ SketchUp6ESRI.exe” ， 开 始 安 装 ， 接 受 协 议 ， 点 击 “ Next” ，...
