ASTMA510M03碳素钢盘条和粗圆钢丝的一般规定(公制)

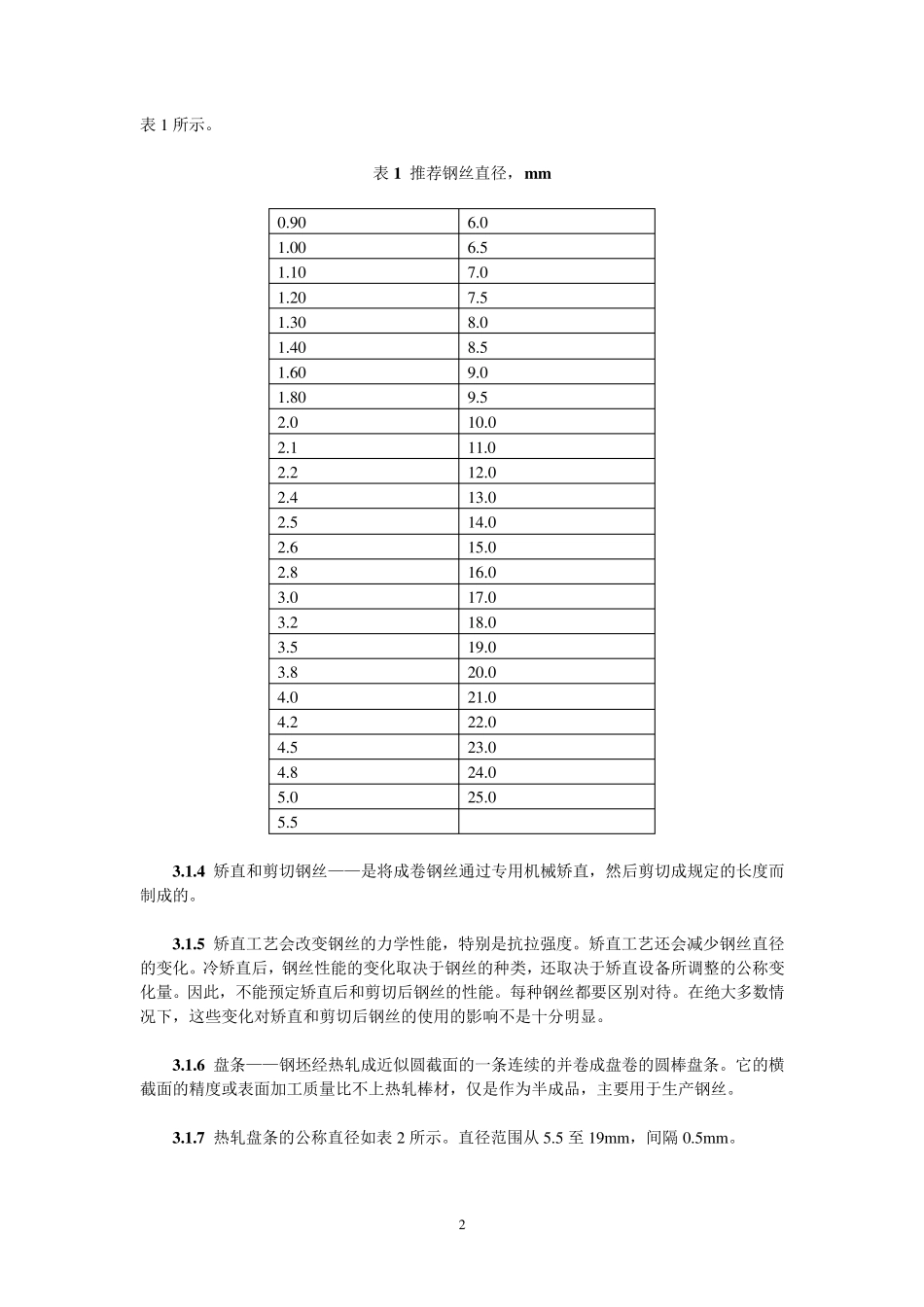

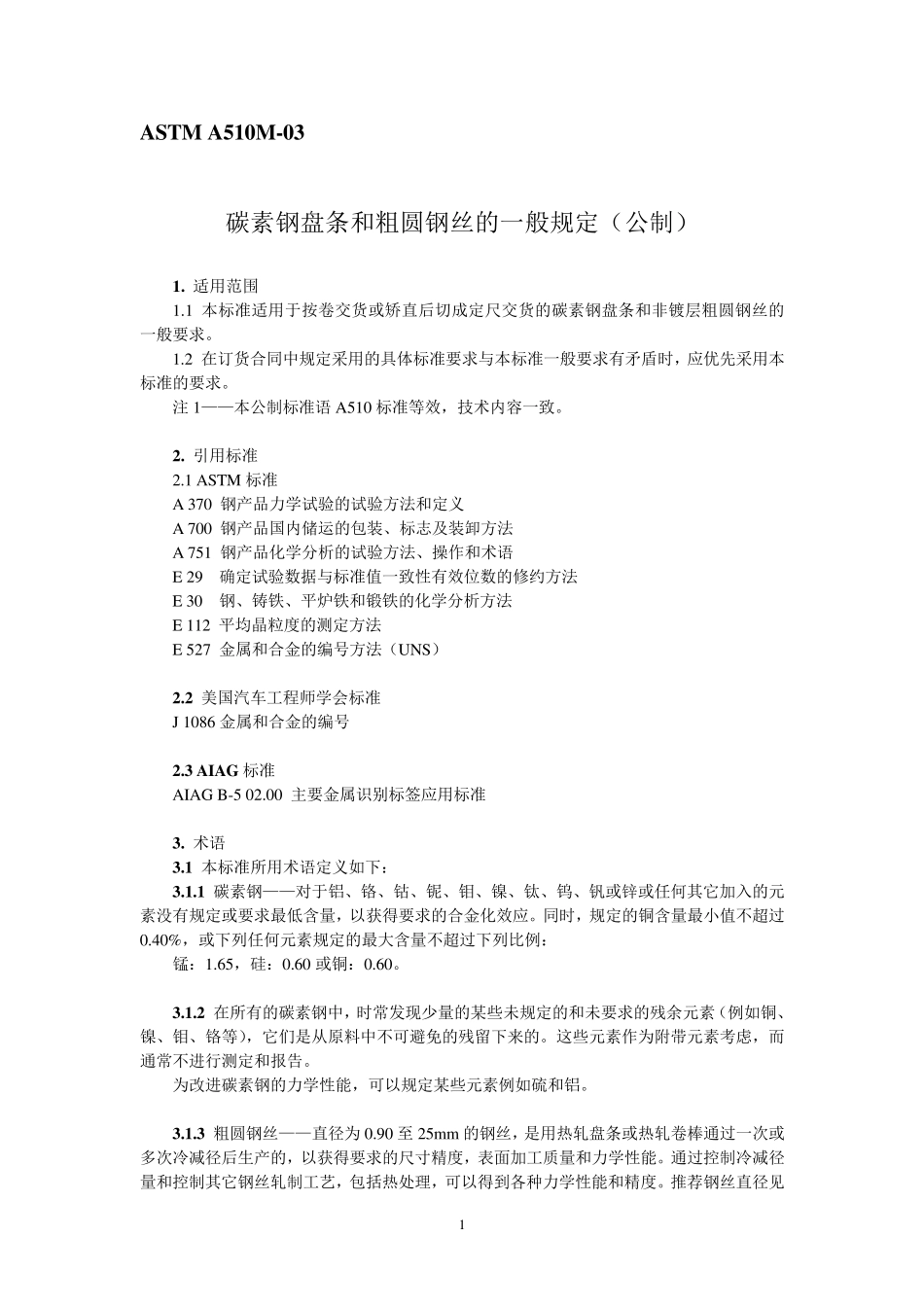

1 ASTM A510M-03 碳素钢盘条和粗圆钢丝的一般规定（公制） 1. 适用范围 1.1 本标准适用于按卷交货或矫直后切成定尺交货的碳素钢盘条和非镀层粗圆钢丝的一般要求。 1.2 在订货合同中规定采用的具体标准要求与本标准一般要求有矛盾时，应优先采用本标准的要求。 注1——本公制标准语 A510 标准等效，技术内容一致。 2. 引用标准 2.1 ASTM 标准 A 370 钢产品力学试验的试验方法和定义 A 700 钢产品国内储运的包装、标志及装卸方法 A 751 钢产品化学分析的试验方法、操作和术语 E 29 确定试验数据与标准值一致性有效位数的修约方法 E 30 钢、铸铁、平炉铁和锻铁的化学分析方法 E 112 平均晶粒度的测定方法 E 527 金属和合金的编号方法（UNS） 2.2 美国汽车工程师学会标准 J 1086 金属和合金的编号 2.3 AIAG 标准 AIAG B-5 02.00 主要金属识别标签应用标准 3. 术语 3.1 本标准所用术语定义如下： 3.1.1 碳素钢——对于铝、铬、钴、铌、钼、镍、钛、钨、钒或锌或任何其它加入的元素没有规定或要求最低含量，以获得要求的合金化效应。同时，规定的铜含量最小值不超过0.40%，或下列任何元素规定的最大含量不超过下列比例： 锰：1.65，硅：0.60 或铜：0.60。 3.1.2 在所有的碳素钢中，时常发现少量的某些未规定的和未要求的残余元素（例如铜、镍、钼、铬等），它们是从原料中不可避免的残留下来的。这些元素作为附带元素考虑，而通常不进行测定和报告。 为改进碳素钢的力学性能，可以规定某些元素例如硫和铝。 3.1.3 粗圆钢丝——直径为 0.90 至 25mm 的钢丝，是用热轧盘条或热轧卷棒通过一次或多次冷减径后生产的，以获得要求的尺寸精度，表面加工质量和力学性能。通过控制冷减径量和控制其它钢丝轧制工艺，包括热处理，可以得到各种力学性能和精度。推荐钢丝直径见 2 表1 所示。 表1 推荐钢丝直径，m m 0.90 6.0 1.00 6.5 1.10 7.0 1.20 7.5 1.30 8.0 1.40 8.5 1.60 9.0 1.80 9.5 2.0 10.0 2.1 11.0 2.2 12.0 2.4 13.0 2.5 14.0 2.6 15.0 2.8 16.0 3.0 17.0 3.2 18.0 3.5 19.0 3.8 20.0 4.0 21.0 4.2 22.0 4.5 23.0 4.8 24.0 5.0 25.0 5.5 3.1.4 矫直和剪切钢丝——是将成卷钢丝通过专用机械矫直，然后剪切成规定的长度而制成的。 3.1.5 矫直工艺会改变钢丝的力学性能，特别是抗拉强度。矫直工艺还会减少钢丝直径的变化...
