AT89C52单片机简介

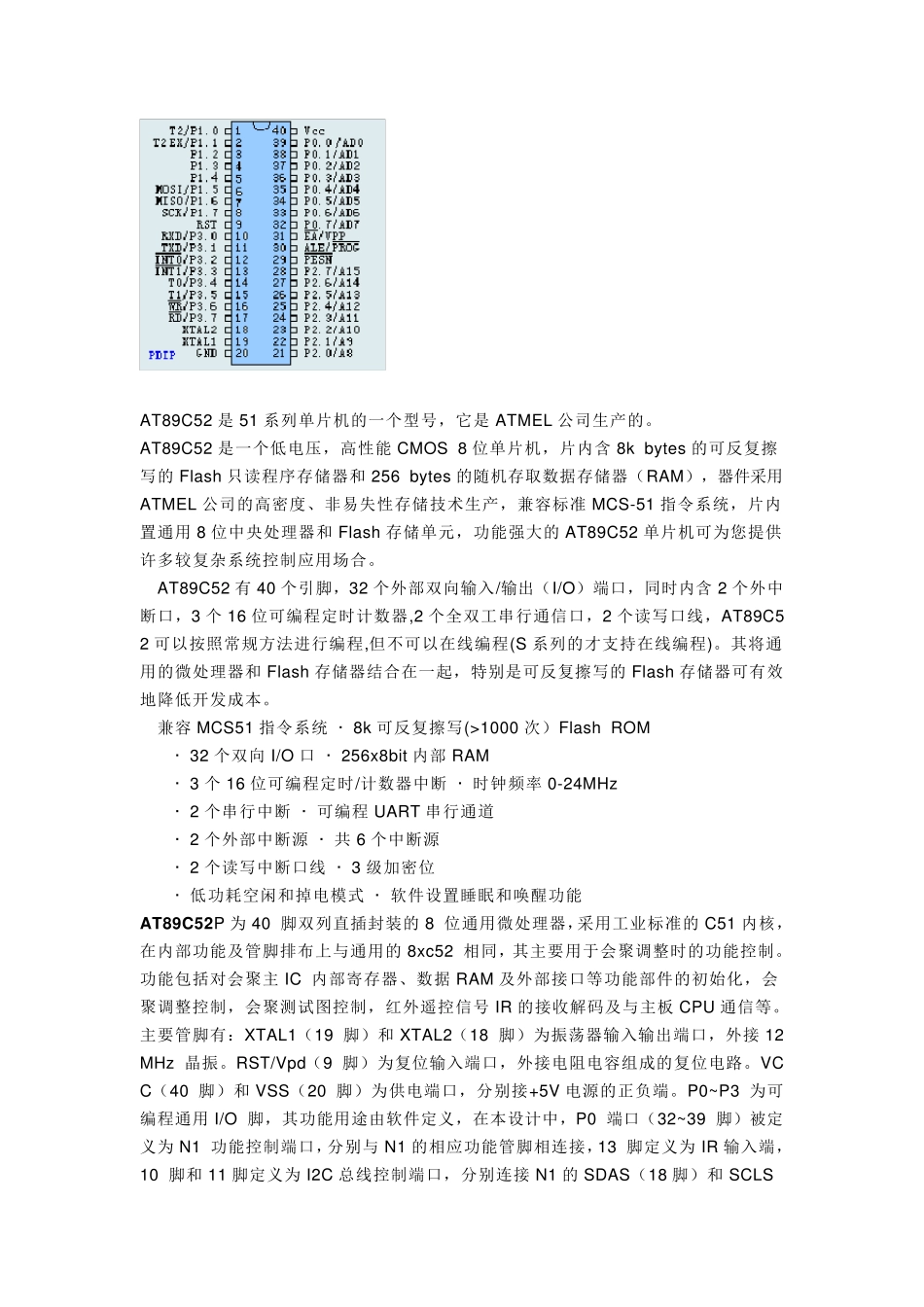

AT89C52 是51 系列单片机的一个型号，它是ATMEL 公司生产的。 AT89C52 是一个低电压，高性能CMOS 8 位单片机，片内含8k bytes 的可反复擦写的Flash 只读程序存储器和256 bytes 的随机存取数据存储器（RAM），器件采用ATMEL 公司的高密度、非易失性存储技术生产，兼容标准 MCS-51 指令系统，片内置通用8 位中央处理器和Flash 存储单元，功能强大的AT89C52 单片机可为您提供许多较复杂系统控制应用场合。 AT89C52 有 40 个引脚，32 个外部双向输入/输出（I/O）端口，同时内含2 个外中断口，3 个16 位可编程定时计数器,2 个全双工串行通信口，2 个读写口线，AT89C52 可以按照常规方法进行编程,但不可以在线编程(S 系列的才支持在线编程)。其将通用的微处理器和Flash 存储器结合在一起，特别是可反复擦写的Flash 存储器可有效地降低开发成本。 兼容 MCS51 指令系统 · 8k 可反复擦写(>1000 次）Flash ROM · 32 个双向 I/O 口 · 256x8bit 内部 RAM · 3 个16 位可编程定时/计数器中断 · 时钟频率0-24MHz · 2 个串行中断 · 可编程UART 串行通道 · 2 个外部中断源 · 共6 个中断源 · 2 个读写中断口线 · 3 级加密位 · 低功耗空闲和掉电模式 · 软件设置睡眠和唤醒功能 AT89C52P 为 40 脚双列直 插 封 装 的8 位通用微处理器，采用工业 标准的C51 内核 ，在内部功能及 管 脚排 布 上 与 通用的8xc52 相 同，其主 要 用于 会 聚 调 整 时的功能控制。功能包 括 对 会 聚 主IC 内部寄 存器、数据RAM 及 外部接 口等 功能部件的初 始 化 ，会聚 调 整 控制，会 聚 测 试 图 控制，红 外遥 控信号IR 的接 收 解 码 及 与 主 板CPU 通信等 。主 要 管 脚有： XTAL1（19 脚）和XTAL2（18 脚）为振 荡 器输入输出端口，外接12MHz 晶 振 。RST/Vpd（9 脚）为复位输入端口，外接 电阻 电容组 成的复位电路 。VCC（40 脚）和VSS（20 脚）为供电端口，分 别接 +5V 电源的正 负 端。P0~P3 为可编程通用I/O 脚，其功能用途 由 软件定义 ，在本设计中，P0 端口（32~39 脚）被 定义 为 N1 功能控制端口，分 别与N1 的相 应功能管 脚相 连 接 ，13 脚定义 为 IR 输入端，10 脚和11 脚定义 为 I2C 总 线控制端口，分 别连 接N1 的SDAS（18 脚）和SCLS （19...
