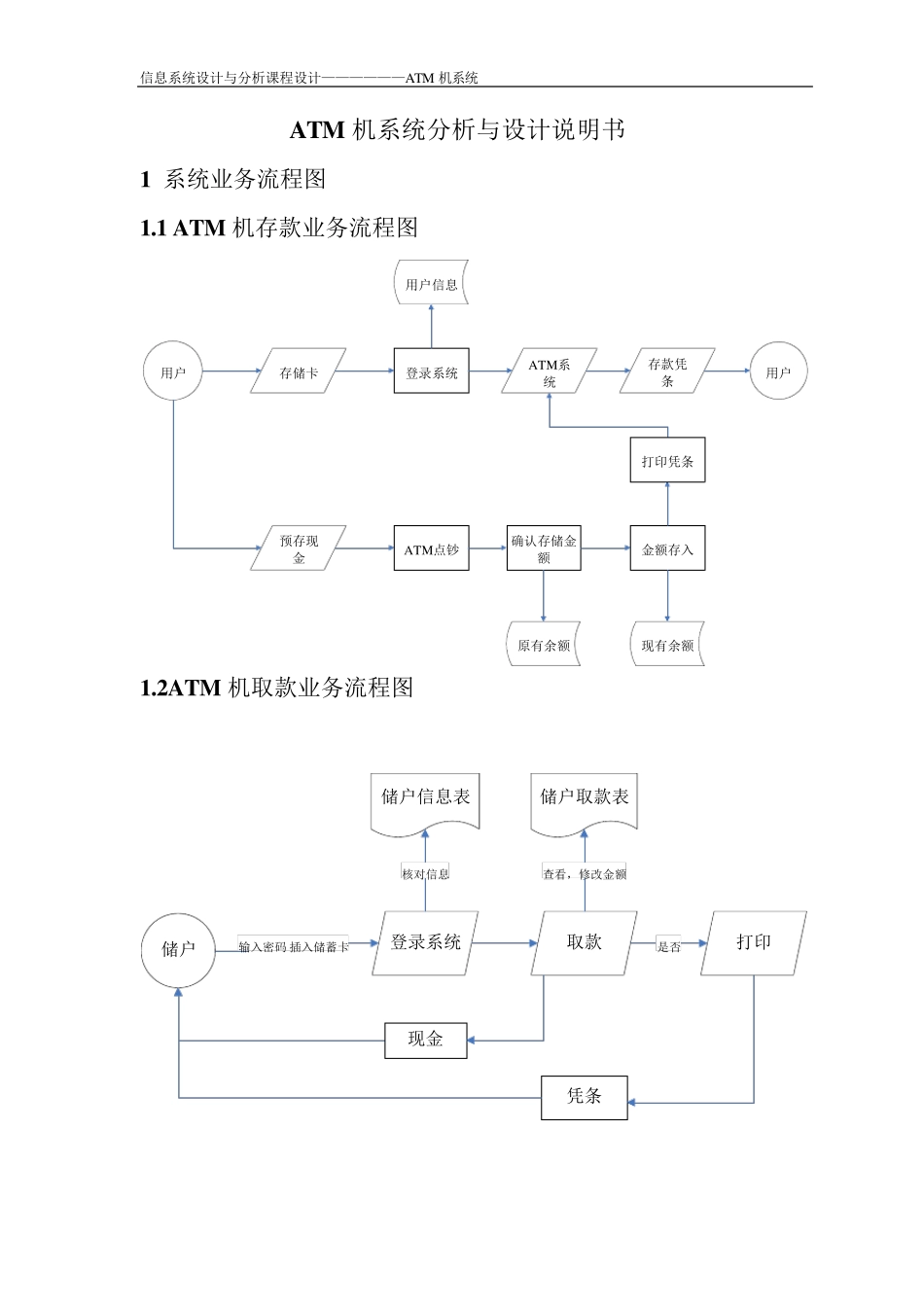

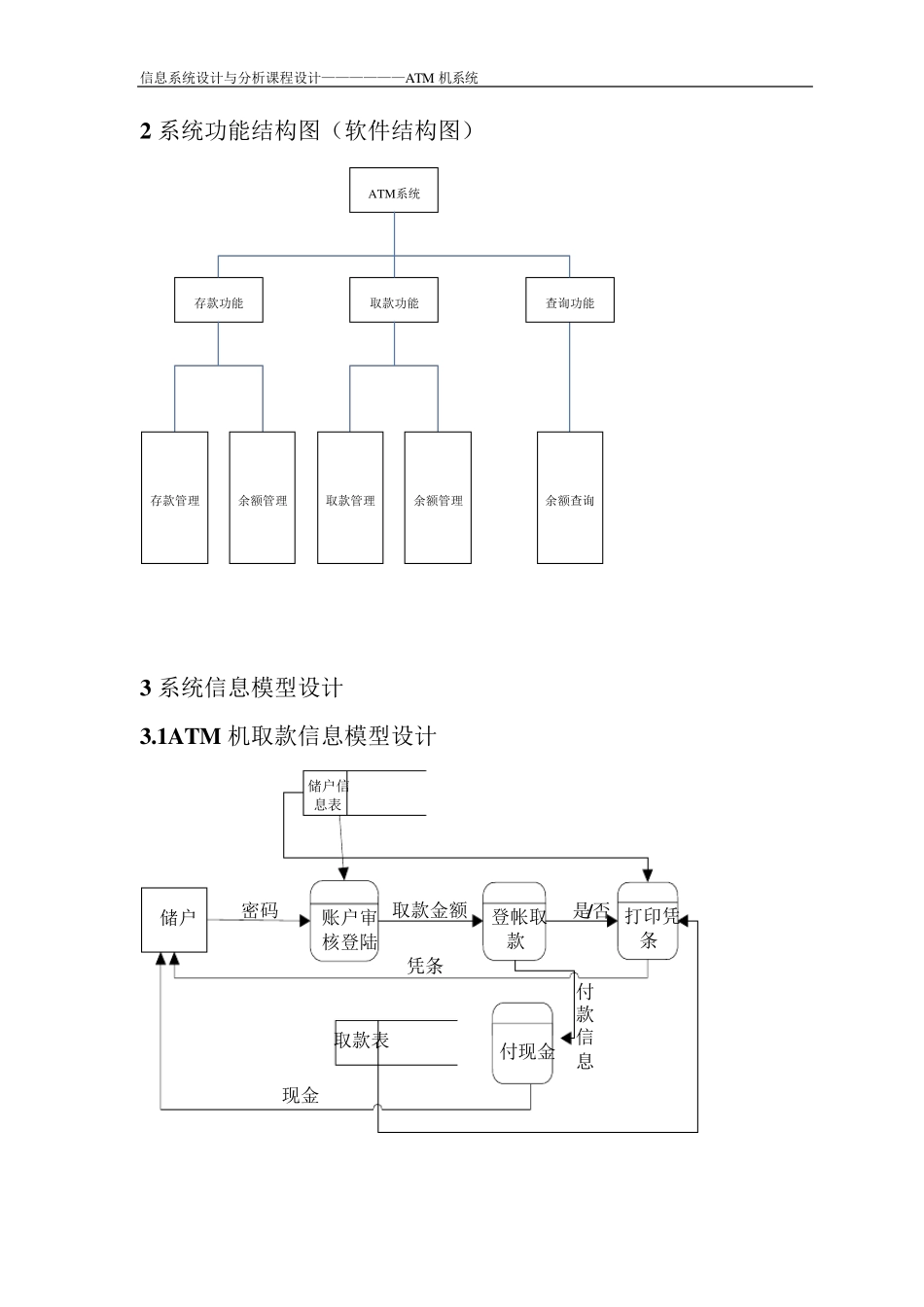

信息系统设计与分析课程设计——————ATM 机系统 ATM 机系统分析与设计说明书 1 系统业务流程图 1.1 ATM 机存款业务流程图 用户存储卡登录系统用户信息预存现金ATM点钞确认存储金额金额存入原有余额现有余额ATM系统打印凭条存款凭条用户1.2ATM 机取款业务流程图 储户信息表储户储户取款表登录系统现金凭条输入密码 插入储蓄卡核对信息取款查看，修改金额打印是否 信息系统设计与分析课程设计——————ATM 机系统 2 系统功能结构图（软件结构图） ATM系统存款管理存款功能余额管理取款管理余额管理余额查询取款功能查询功能 3 系统信息模型设计 3.1ATM 机取款信息模型设计 账户审核登陆储户信息表储户登帐取款付现金打印凭条取款表密码取款金额现金凭条付款信息是/否 信息系统设计与分析课程设计——————ATM 机系统 3.2 ATM 机存款信息模型设计 客户密码输入密码正确执行业务存入金额查询余额打印凭条凭条余额信息存储卡现金 3.3 数据字典（DD） 外部项 系统名：ATM 机系统 编号： 条目名：用户 别名：银行储户 输入数据流： 输出数据流： 主要特征：用户，即在本系统中进行存取款的银行卡储户，其主要特征是：用户姓名，密码 简要说明：负责输入存、取款金额，提取现金 修改记录： 编写 赵 日期 201162 审核 寻 日期 201162 加工 系统名：ATM 机系统 编号： 条目名：取款单 别名：取款信息 输入数据流： 存款金额 输出数据流： 剩余金额 加工逻辑： 1，用户使用密码登陆系统 2，选择业务类型：取款 3，输入取款金额 4，远程数据库计算剩余金额并向系统报告 简要说明：当选择余额查询业务时，系统显示剩余金额 信息系统设计与分析课程设计——————ATM 机系统 修改记录： 编写 赵 日期 201162 审核 寻 日期 201162 数据流 系统名：ATM 系统 编号：___________ 条目名：余额信息 别名：___________ 来源：ATM 系统 去处：用户 数据流结构： 余额信息：{卡号+身份证号}储户个人信息+{原有余额+存取款金额+业务执行时间}余额信息 简要说明：储户的每一次存取款业务，在业务开始和结束时都要进行余额数据存储记录，并且完成余额信息反馈。 修改记录： 编写 *** 日期 **** 审核 *** 日期 **** 加工 系统名：ATM 机系统 编号： 条目名：存款单 别名：存款信息 输入数据流： 存款金额 输出数据流： 剩余金额 加工逻辑： 1 户...
