ATV31变频器控制设定

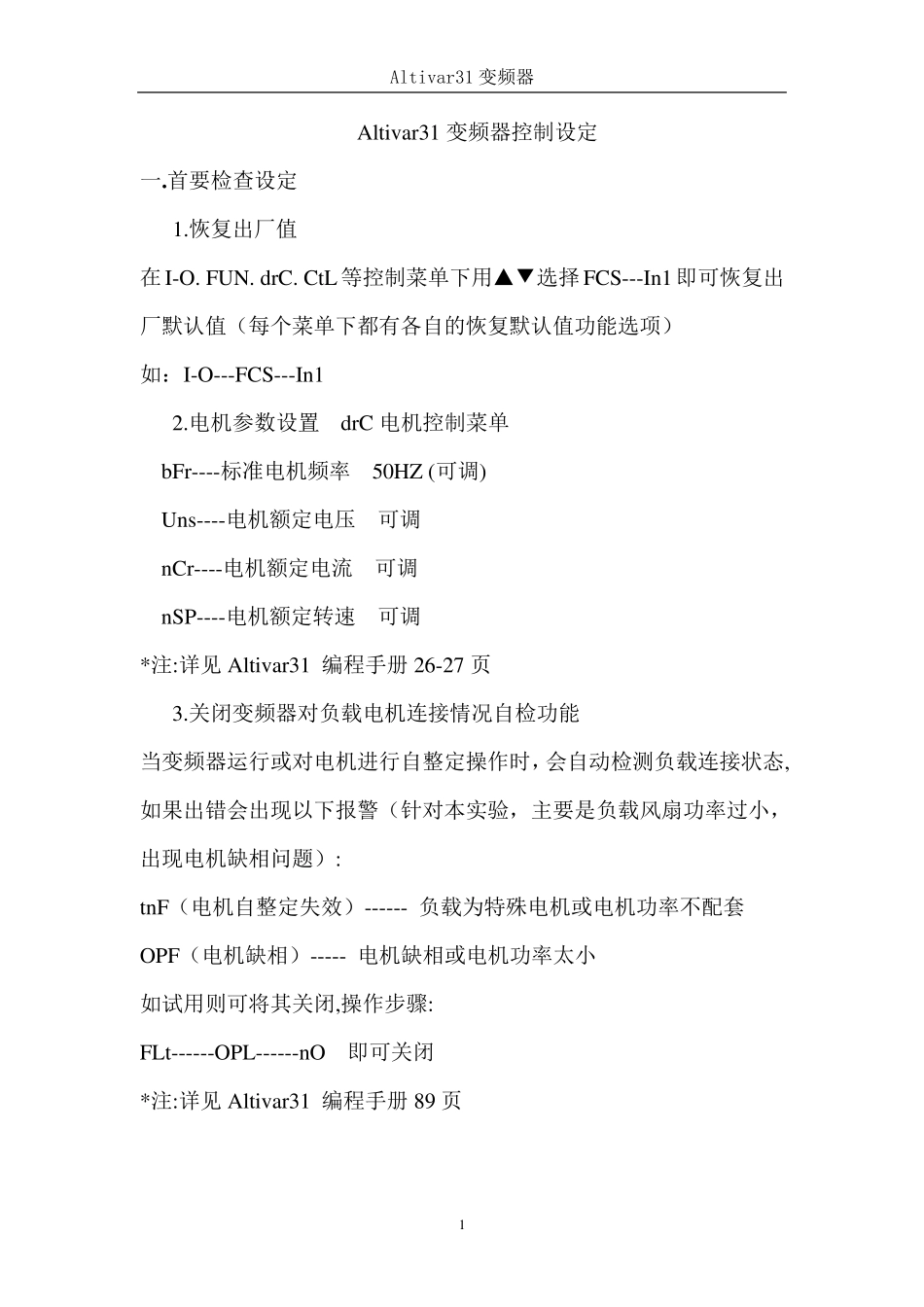

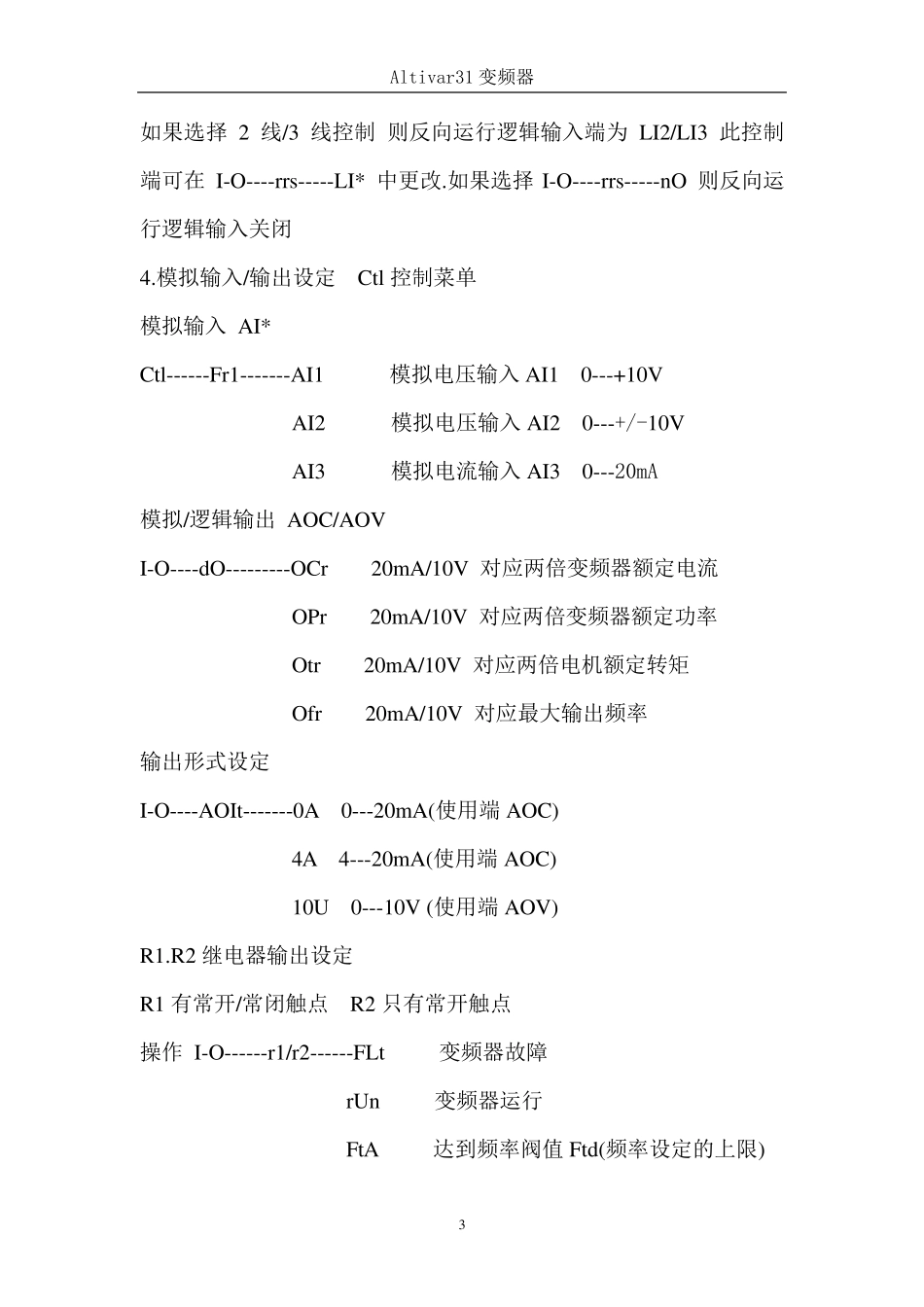

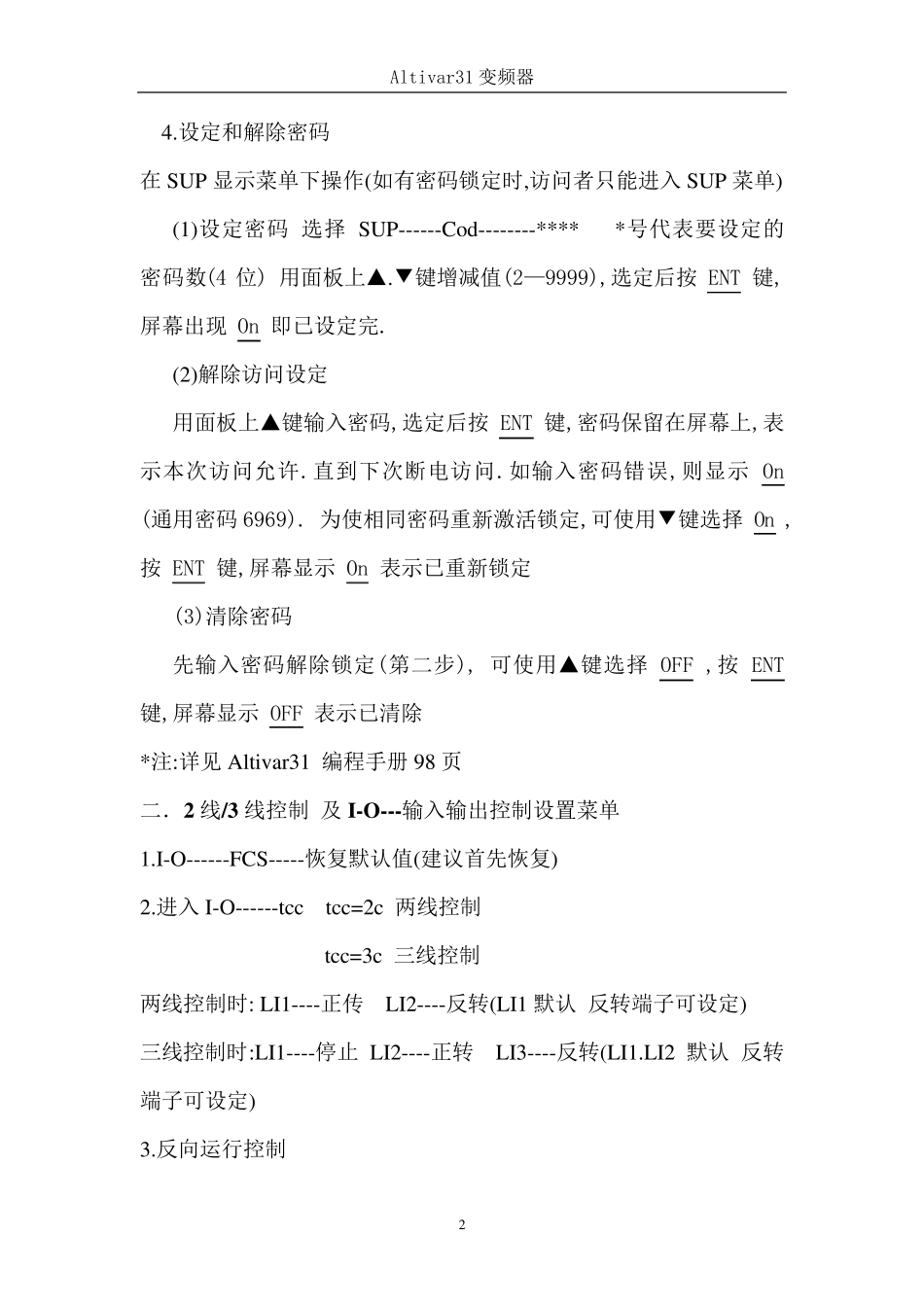

Altivar31 变频器 1 Altiv ar31 变频器控制设定 一.首要检查设定 1.恢复出厂值 在I-O. FUN. drC. CtL 等控制菜单下用▲▼选择 FCS---In1 即可恢复出厂默认值（每个菜单下都有各自的恢复默认值功能选项） 如：I-O---FCS---In1 2.电机参数设置 drC 电机控制菜单 bFr----标准电机频率 50HZ (可调) Uns----电机额定电压 可调 nCr----电机额定电流 可调 nSP----电机额定转速 可调 *注:详见 Altiv ar31 编程手册 26-27 页 3.关闭变频器对负载电机连接情况自检功能 当变频器运行或对电机进行自整定操作时，会自动检测负载连接状态,如果出错会出现以下报警（针对本实验，主要是负载风扇功率过小，出现电机缺相问题）: tnF（电机自整定失效）------ 负载为特殊电机或电机功率不配套 OPF（电机缺相）----- 电机缺相或电机功率太小 如试用则可将其关闭,操作步骤: FLt------OPL------nO 即可关闭 *注:详见 Altiv ar31 编程手册 89 页 Altivar31 变频器 2 4.设定和解除密码 在SUP 显示菜单下操作(如有密码锁定时,访问者只能进入SUP 菜单) (1)设定密码 选择 SUP------Cod--------**** *号代表要设定的密码数(4 位) 用面板上▲.▼键增减值(2—9999),选定后按 ENT 键,屏幕出现 On 即已设定完. (2)解除访问设定 用面板上▲键输入密码,选定后按 ENT 键,密码保留在屏幕上,表示本次访问允许.直到下次断电访问.如输入密码错误,则显示 On (通用密码6969). 为使相同密码重新激活锁定,可使用▼键选择 On ,按 ENT 键,屏幕显示 On 表示已重新锁定 (3)清除密码 先输入密码解除锁定(第二步), 可使用▲键选择 OFF ,按 ENT 键,屏幕显示 OFF 表示已清除 *注:详见 Altiv ar31 编程手册 98 页 二．2 线/3 线控制 及 I-O ---输入输出控制设置菜单 1.I-O------FCS-----恢复默认值(建议首先恢复) 2.进入I-O------tcc tcc=2c 两线控制 tcc=3c 三线控制 两线控制时: LI1----正传 LI2----反转(LI1 默认 反转端子可设定) 三线控制时:LI1----停止 LI2----正转 LI3----反转(LI1.LI2 默认 反转端子可设定) 3.反向运行控制 Altivar31 变频器 3 如果选择 2 线/3 线控制 则反向运行逻辑输入端为 LI2/LI3 此控制端可在 I-O----rrs-----LI* 中更改.如果选择I-O----rrs-----nO 则反向运行逻辑输入关闭 4.模拟输入/输出设定 Ctl 控制菜单 模拟输入 AI* Ctl-...
