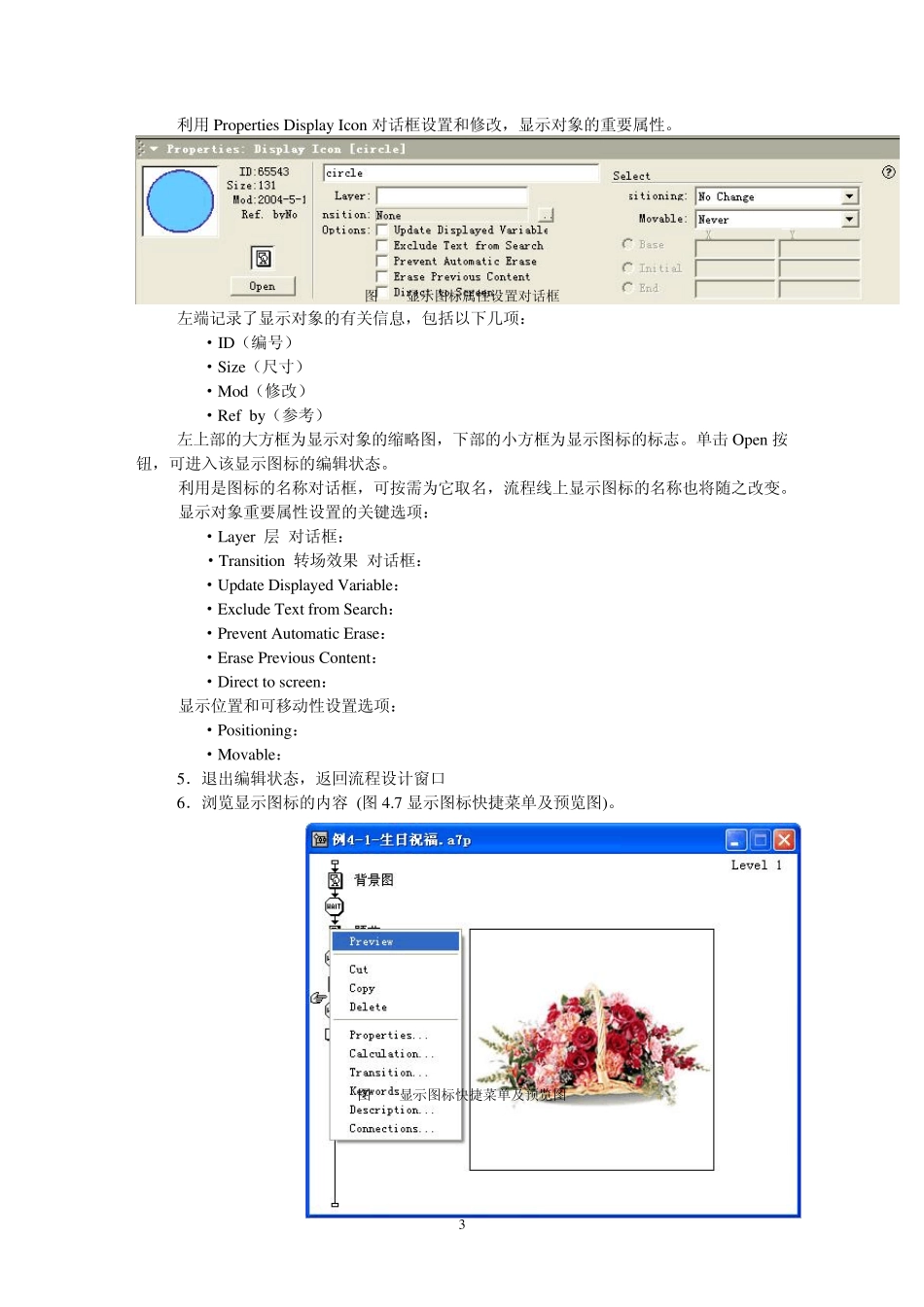

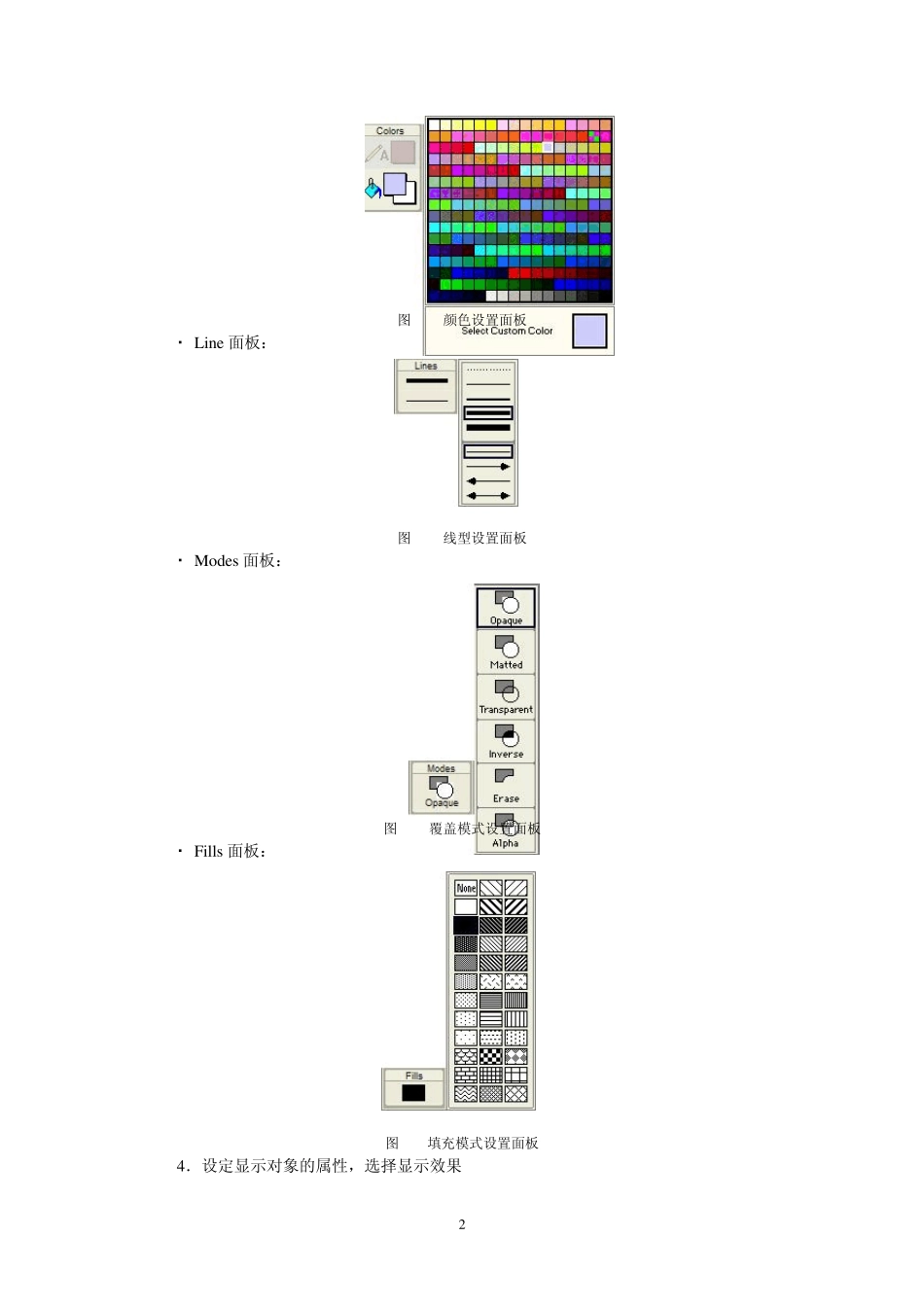

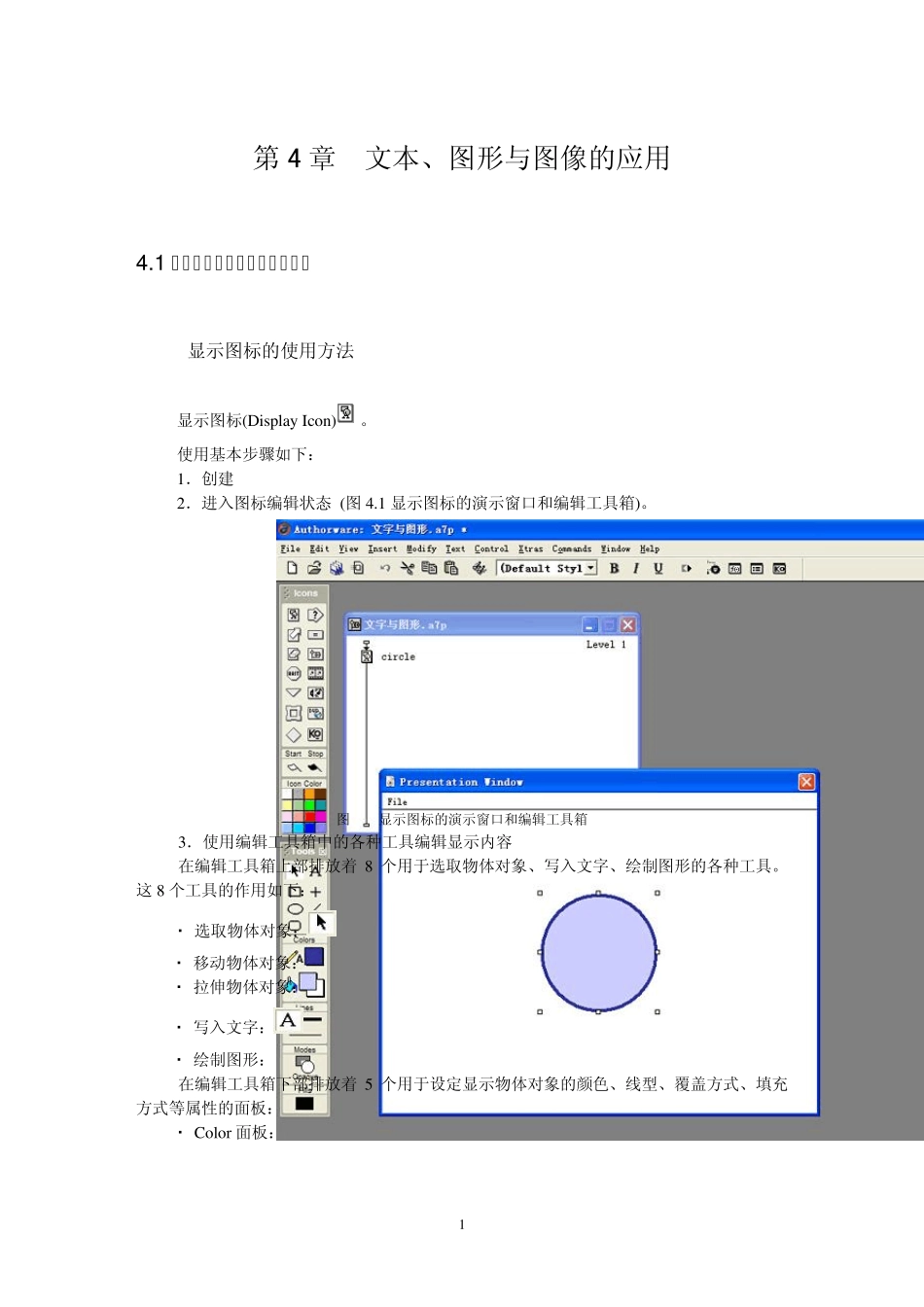

1 第4 章 文本、图形与图像的应用 4 .1 显示、擦除和等待的一般方法 4.1.1显示图标的使用方法 显示图标(Display Icon)。 使用基本步骤如下： 1．创建 2．进入图标编辑状态 (图 4.1 显示图标的演示窗口和编辑工具箱)。 图 4.1显示图标的演示窗口和编辑工具箱 3．使用编辑工具箱中的各种工具编辑显示内容 在编辑工具箱上部排放着 8 个用于选取物体对象、写入文字、绘制图形的各种工具。这 8 个工具的作用如下： ▪ 选取物体对象： ▪ 移动物体对象： ▪ 拉伸物体对象： ▪ 写入文字： ▪ 绘制图形： 在编辑工具箱下部排放着 5 个用于设定显示物体对象的颜色、线型、覆盖方式、填充方式等属性的面板： ▪ Color 面板： 2 图4.2 颜色设置面板 ▪ Line 面板： 图4.3 线型设置面板 ▪ Modes面板： 图4.4 覆盖模式设置面板 ▪ Fills面板： 图4.5填充模式设置面板 4．设定显示对象的属性，选择显示效果 3 利用Properties Display Icon 对话框设置和修改，显示对象的重要属性。 图4.6显示图标属性设置对话框 左端记录了显示对象的有关信息，包括以下几项： ·ID（编号） ·Size（尺寸） ·Mod（修改） ·Ref.by（参考） 左上部的大方框为显示对象的缩略图，下部的小方框为显示图标的标志。单击 Open 按钮，可进入该显示图标的编辑状态。 利用是图标的名称对话框，可按需为它取名，流程线上显示图标的名称也将随之改变。 显示对象重要属性设置的关键选项： ·Layer(层)对话框： ·Transition(转场效果)对话框： ·Update Displayed Variable： ·Exclude Text from Search： ·Prevent Automatic Erase： ·Erase Previous Content： ·Direct to screen： 显示位置和可移动性设置选项： ·Positioning： ·Movable： 5．退出编辑状态，返回流程设计窗口 6．浏览显示图标的内容 (图4.7 显示图标快捷菜单及预览图)。 图4.7显示图标快捷菜单及预览图 4 4.1.2擦除图标的使用方法 擦除图标(Erase Icon)，使用它从屏幕上擦除物体对象，可以擦除显示的所有物体，也可以擦除指定的某图标中的物体。 使用擦除图标进行擦除操作的具体步骤如下： 1．在建立擦除图标 2．打开擦除方式选择对话框 图4.8擦除图标属性设置对话框 在擦除方式对话框主要的选项： ·Transition 对话框： ·Prev ent Cross fade 选项： ·List 选项： 包含两种选择方式: ...
