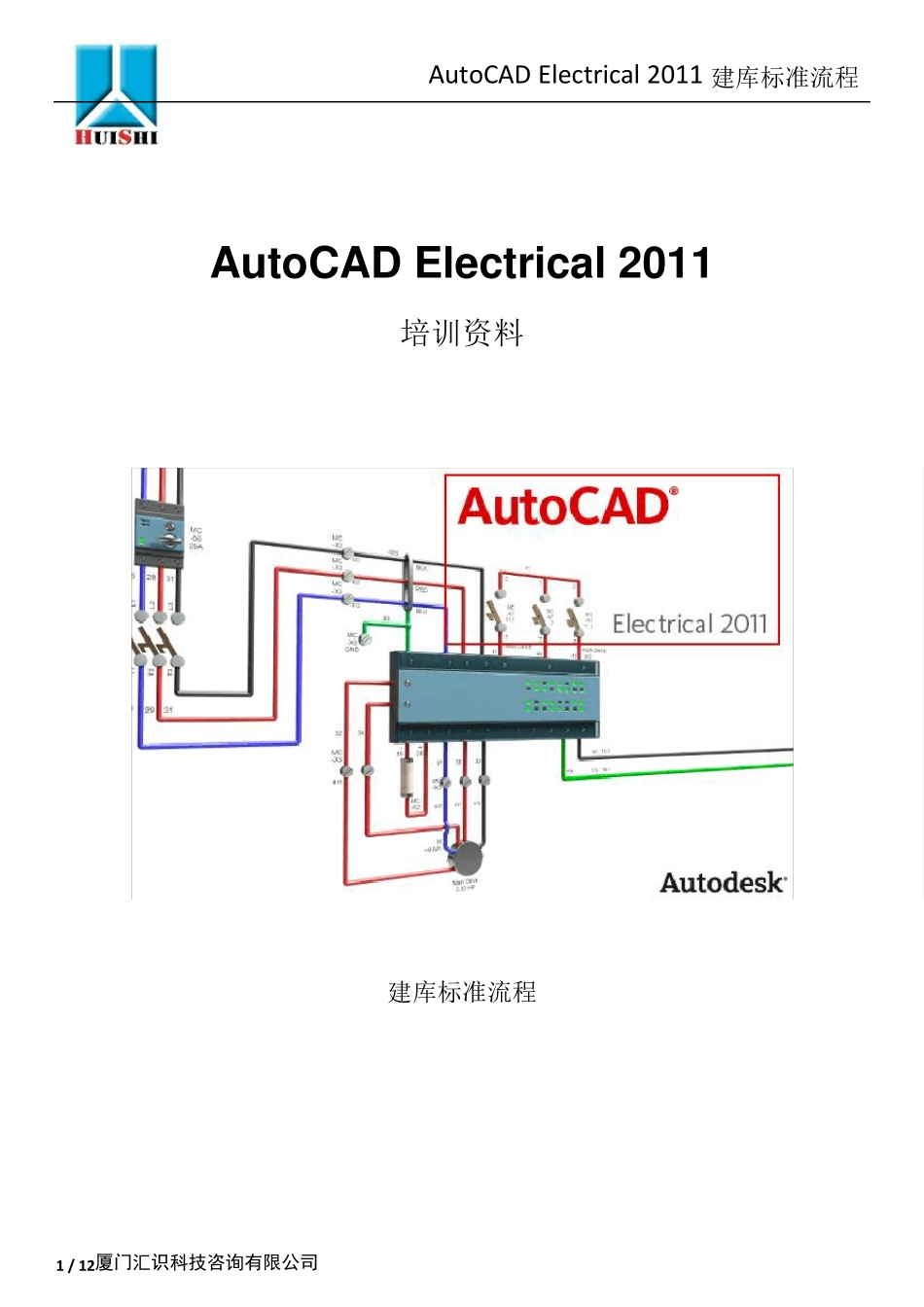

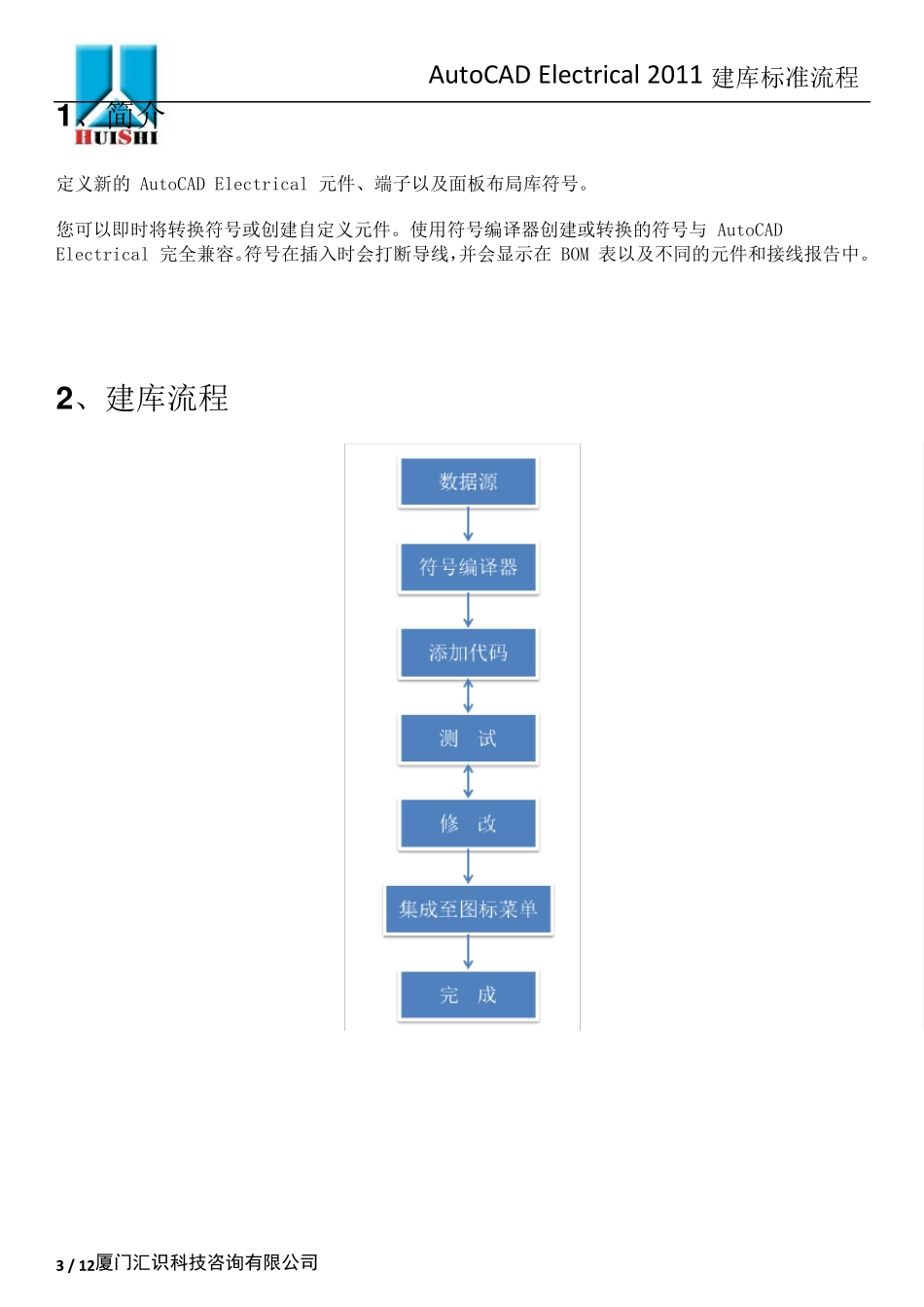

Au toCAD Electrical 2011 建库标准流程 1 / 12厦门汇识科技咨询有限公司 Au toCAD Electrical 2011 培训资料 建库标准流程 AutoCAD Electrical 2011 建库标准流程 2 / 12厦门汇识科技咨询有限公司 目录 1 、 简介… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …3 2 、 建库流程… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ….3 3 、 数据源… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …4 4 、 符号编译器… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …4 5 、 集成至图标单… … … … … … … … … … … … … … … … … … … … … … … … … … … … … …..9 6 、 建库标准… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …..1 1 Au toCAD Electrical 2011 建库标准流程 3 / 12厦门汇识科技咨询有限公司 1 、简介 定义新的 AutoCAD Electrical 元件、端子以及面板布局库符号。 您可以即时将转换符号或创建自定义元件。使用符号编译器创建或转换的符号与 AutoCAD Electrical 完全兼容。符号在插入时会打断导线，并会显示在 BOM 表以及不同的元件和接线报告中。 2 、建库流程 Au toCAD Electrical 2011 建库标准流程 4 / 12厦门汇识科技咨询有限公司 3 、数据源 数据源分两类，第一类是无代码的Auto CAD 图纸；第二类从其他电器软件转化获得。 如下图所示： 无代码的Auto CAD数据 promis.e数据(未分解) promis.e数据(分解) Au toCAD Electrical 2011版本支持promis.e格式转换，可在转化工具中直接调用“ ” ，对于非promis.e格式的数据可采用转换工具中“ ” 专用分解将属性和块分解为几何图形和文字，同时保留以前在属性中定义的值，这时就转换成无代码的Au to CAD数据。 4 、符号编译器 自定义元件、端子以及面板布局库符号都...
