autocad尺寸样式设定及标注

autocad尺寸样式设定及标注_第1页
1/16
autocad尺寸样式设定及标注_第2页
2/16
autocad尺寸样式设定及标注_第3页
3/16

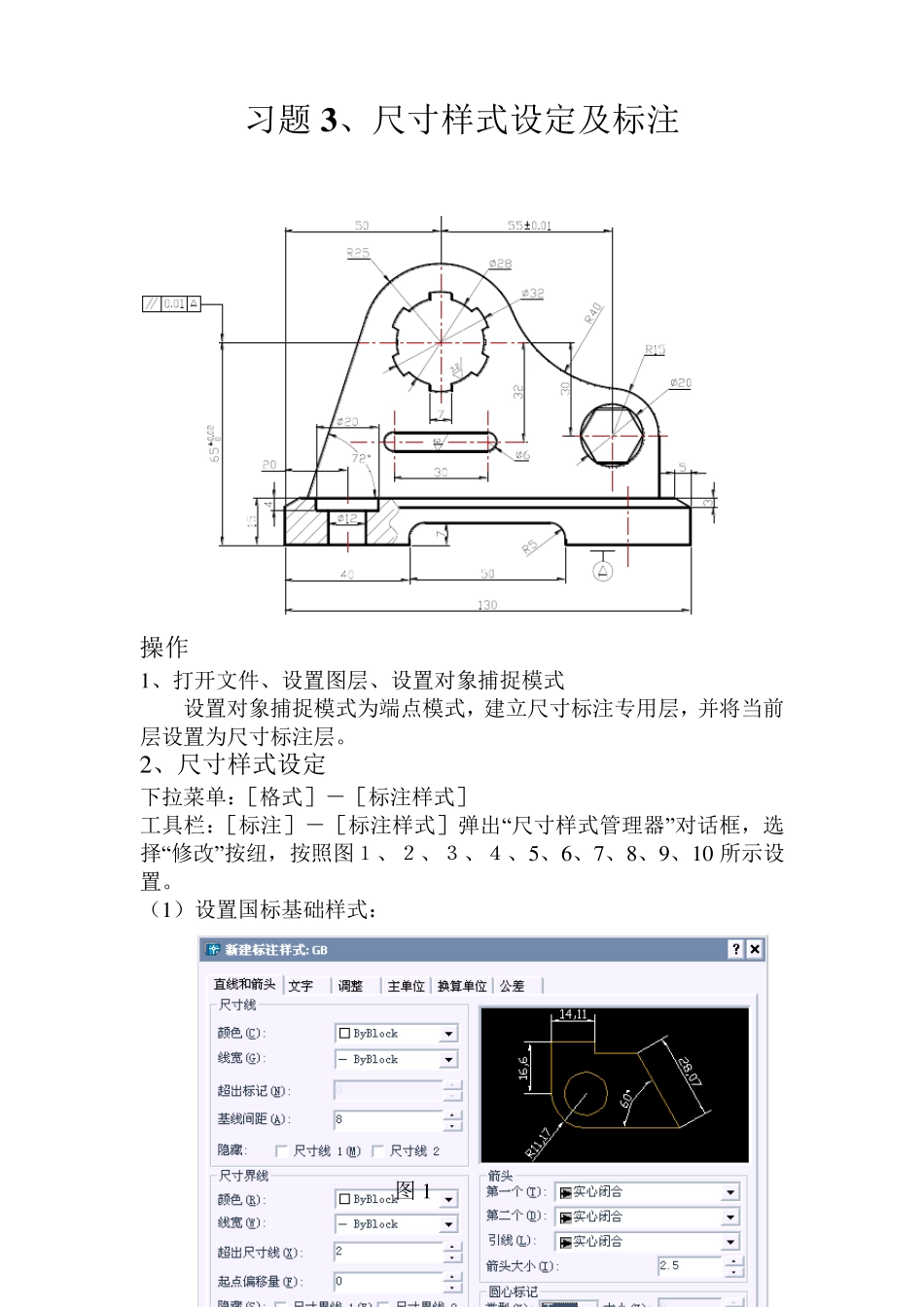

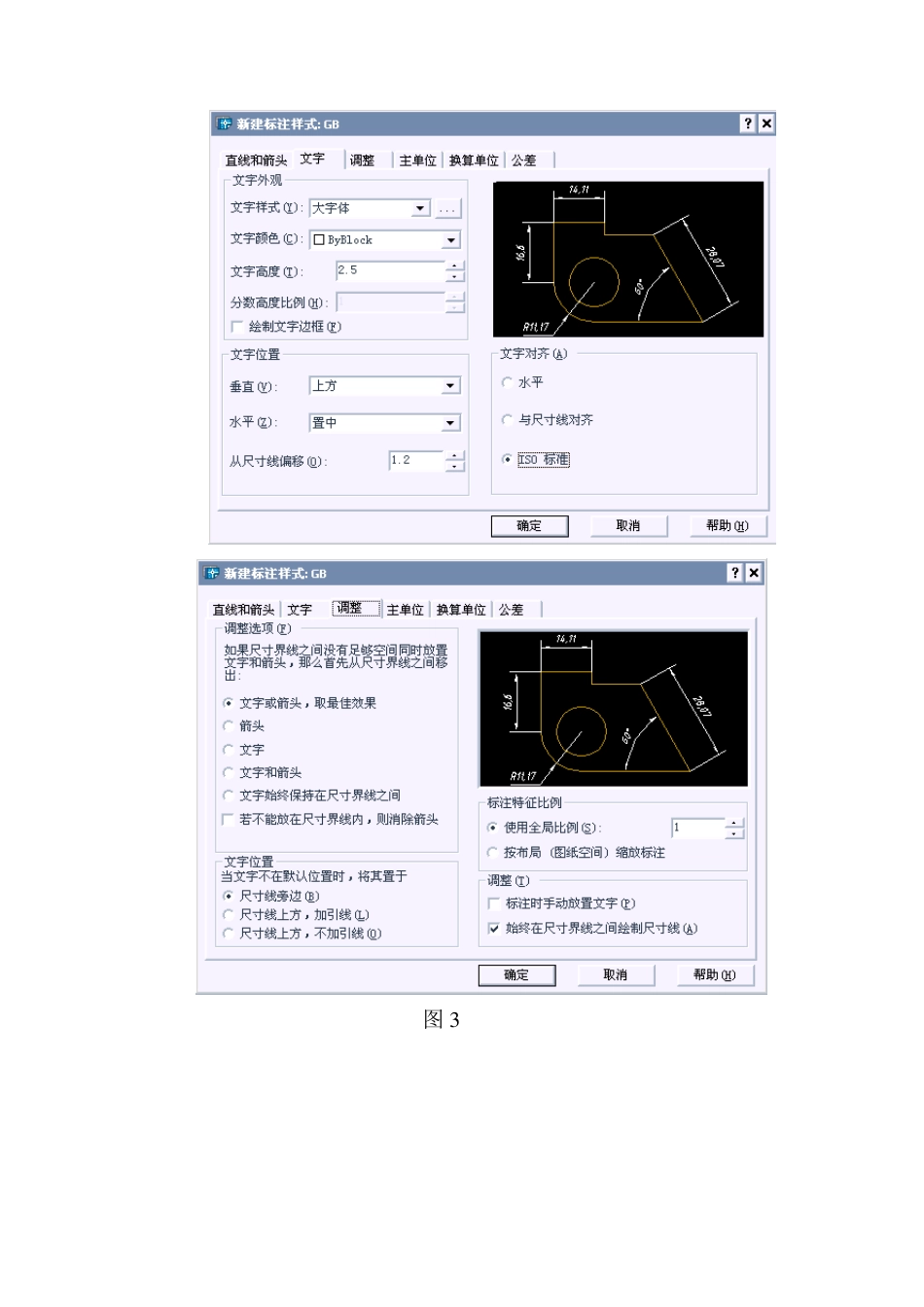

习题3 、尺寸样式设定及标注 操作 1 、打开文件、设置图层、设置对象捕捉模式 设置对象捕捉模式为端点模式,建立尺寸标注专用层,并将当前层设置为尺寸标注层。 2 、尺寸样式设定 下拉菜单:[格式]-[标注样式] 工具栏:[标注]-[标注样式]弹出“尺寸样式管理器”对话框,选择“修改”按纽,按照图1、2、3、4、5 、6 、7 、8 、9 、1 0 所示设置。 (1 )设置国标基础样式: 图 1 图 2 图 3 图 4 (2 )设置直径标注样式 图 5 图6 (3 )设置半径标注样式 图7 图 8 (4 )设置角度标注样式 图 9 图10 3、尺寸标注 ⑴线性尺寸标注 单击“标注”工具条中的线性标注按纽 命令:-dimlinear 指定第一条尺寸线起点或<选择对象>:单击尺寸50的直线的一个端点 指定第二条尺寸线起点: 单击尺寸50的直线的另一个端点 指定尺寸线位置或[多行文字(M)/文字(T)/角度A/水平(H)/垂直(V)/旋转(R)]: 单击尺寸摆放位置 标注文字=50 如下图所示,其它线性标注同理 ⑵标注直径尺寸 ①沉孔的直径尺寸采用线性尺寸进行标注: 单击“标注”工具条中的线性标注按纽 命令:-dimlinear 指定第一条尺寸界限原点或<选择对象>:单击沉孔的一侧 指定第二条尺寸界限原点: 单击另一侧 指定尺寸线位置或[多行文字(M)/文字(T)/角度A/水平(H)/垂直(V)/旋转(R)]:M↙ 输入多行文字 在编辑文字对话框中输入: %%C<> 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 单击确定,单击摆放位置 如图所示 其他线性直径尺寸标注同理 ②花键孔的直径标注 单击“标注”工具条中直径标注按钮 命令:-dimdiameter 选择圆弧或圆:单击直径28 的圆 标注文字=28 指定尺寸线位置或[多行文字(M)/文字(T)/角度A/旋转]: 单击尺寸摆放位置 ③半径尺寸标注 单击“标注”工具条中的半径按纽 命令:-dimradius 选择圆或圆弧:单击R25 的圆 标注文字=25 指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: 单击摆放位置 注意:标注R 5 的倒圆角时要在“标注样式管理器”中选择“替代”然后“文字”选项卡中“文字对齐”一栏选择“与尺寸线对齐” 标注后如图所示: ⑷角度尺寸标注 标注如图中所示要在“标注样式管理器”中“文字”选项卡中文字对齐中选择“水平” 单击“标注”工具条中角度按纽 ...
