Autoform操作规范

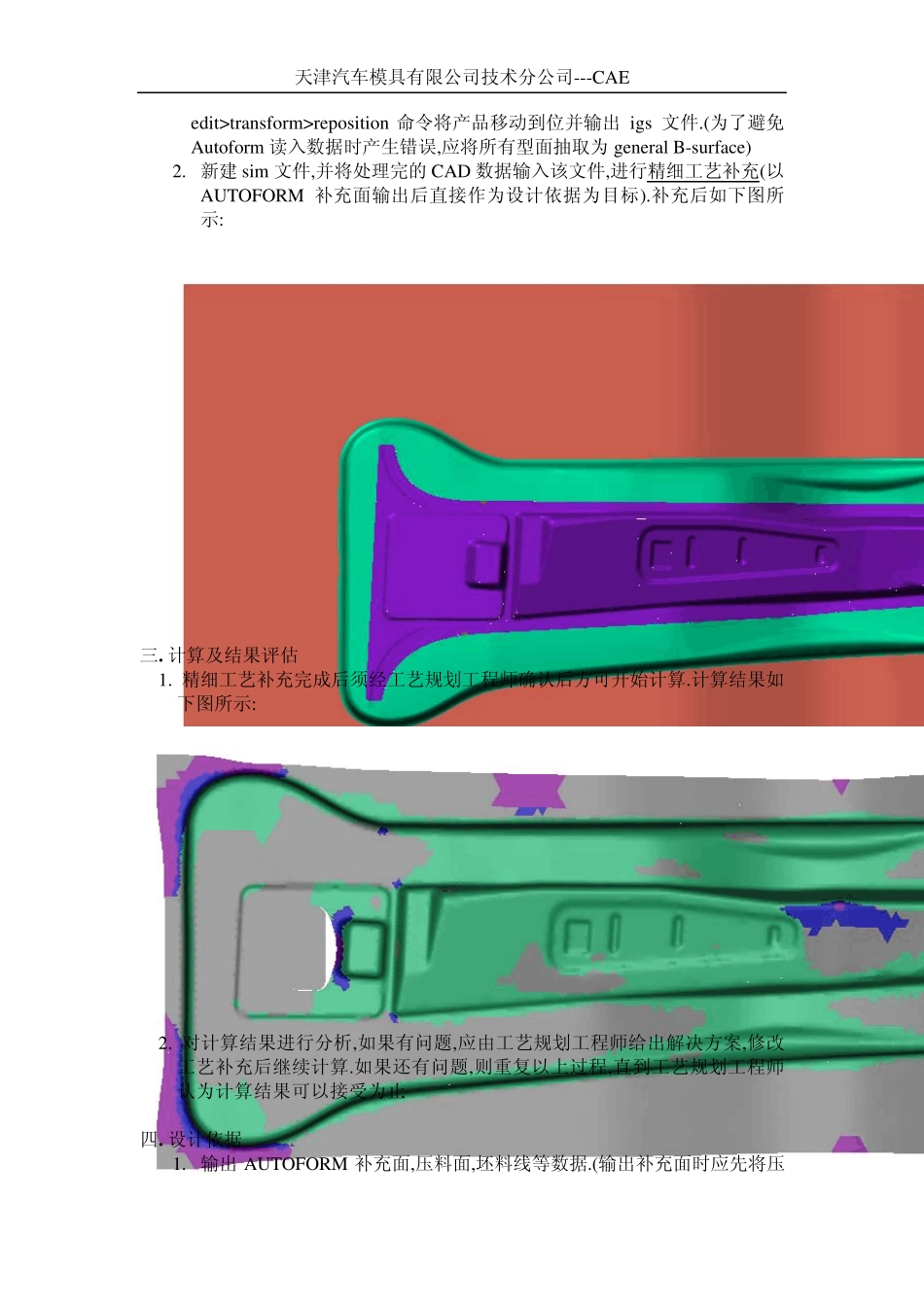

天津汽车模具有限公司技术分公司---CAE 制定: 审核: 批准: 1 Au toform 操作规范 下面以S21 项目的一个产品件为例,对 CAE 基本流程进行示范 一. 前期准备 1.此产品件的件号:S21-5401731/2; 产品名称:左/右 B 柱内板 料厚:1.2mm 材质:ST14 将此产品输出 igs 格式,新建 Au toform 文件,将产品导入并协助工艺规划工程师完成冲压中心及冲压方向的确定.具体操作过程见”Au toform 的tip 功能”一章. 2.按照工艺规划工程师的意图进行粗略补充,具体补充过程见”Au toform 的工艺补充功能”一章.工艺补充如下图所示: 产品图片 此处效果不好 天津汽车模具有限公司技术分公司---CAE 制定: 审核: 批准: 2 补充完成后进行第一次计算,具体的设置过程见” Au toform 的单动和双动过程设置”一章. 计算结果如下图所示: 3.对计算结果进行分析,针对成型中的问题由工艺规划工程师提出解决方案,将补充按照此方案进行修改,再一次计算.如果仍然存在问题则重复以上过程,直到工艺规划工程师认为计算结果可以接受为止. 4.将坐标系输出 igs 文件待用. 二. 工艺补充 1. 在 CAD 软件中对此产品件进行处理(例如边界处理,特殊异型孔的补充等),.处理完以后的产品如下图所示: 2. 将 AUTOFORM 输出的坐标系导入到 100 层,然后采用 UG 中的此异型孔用UG 处理 天津汽车模具有限公司技术分公司---CAE 制定: 审核: 批准: 3 edit>transform>reposition 命令将产品移动到位并输出igs 文件.(为了避免Au toform 读入数据时产生错误,应将所有型面抽取为general B-su rface) 2. 新建sim 文件,并将处理完的CAD 数据输入该文件,进行精细工艺补充(以AUTOFORM 补充面输出后直接作为设计依据为目标).补充后如下图所示: 三. 计算及结果评估 1. 精细工艺补充完成后须经工艺规划工程师确认后方可开始计算.计算结果如下图所示: 2. 对计算结果进行分析,如果有问题,应由工艺规划工程师给出解决方案,修改工艺补充后继续计算.如果还有问题,则重复以上过程,直到工艺规划工程师认为计算结果可以接受为止. 四. 设计依据 1. 输出AUTOFORM 补充面,压料面,坯料线等数据.(输出补充面时应先将压天津汽车模具有限公司技术分公司---CAE 制定: 审核: 批准: 4 料面降低20mm,重新生成补充面,然后再输出) 2. 将AUTOFORM 输出的数据导入UG 文件中,根据工艺规划工程师的草编工艺卡制作工艺型,作为设计依据. OP10 OP2...
