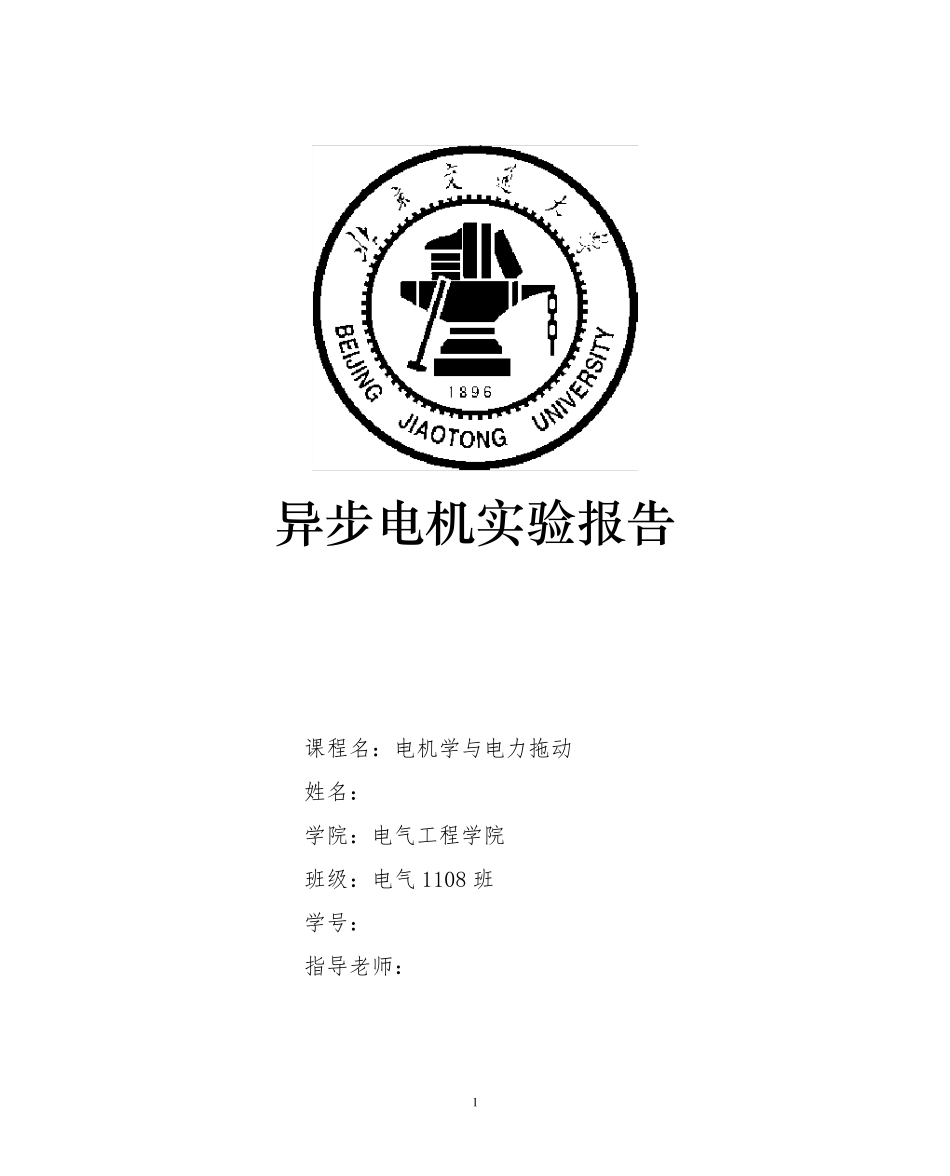

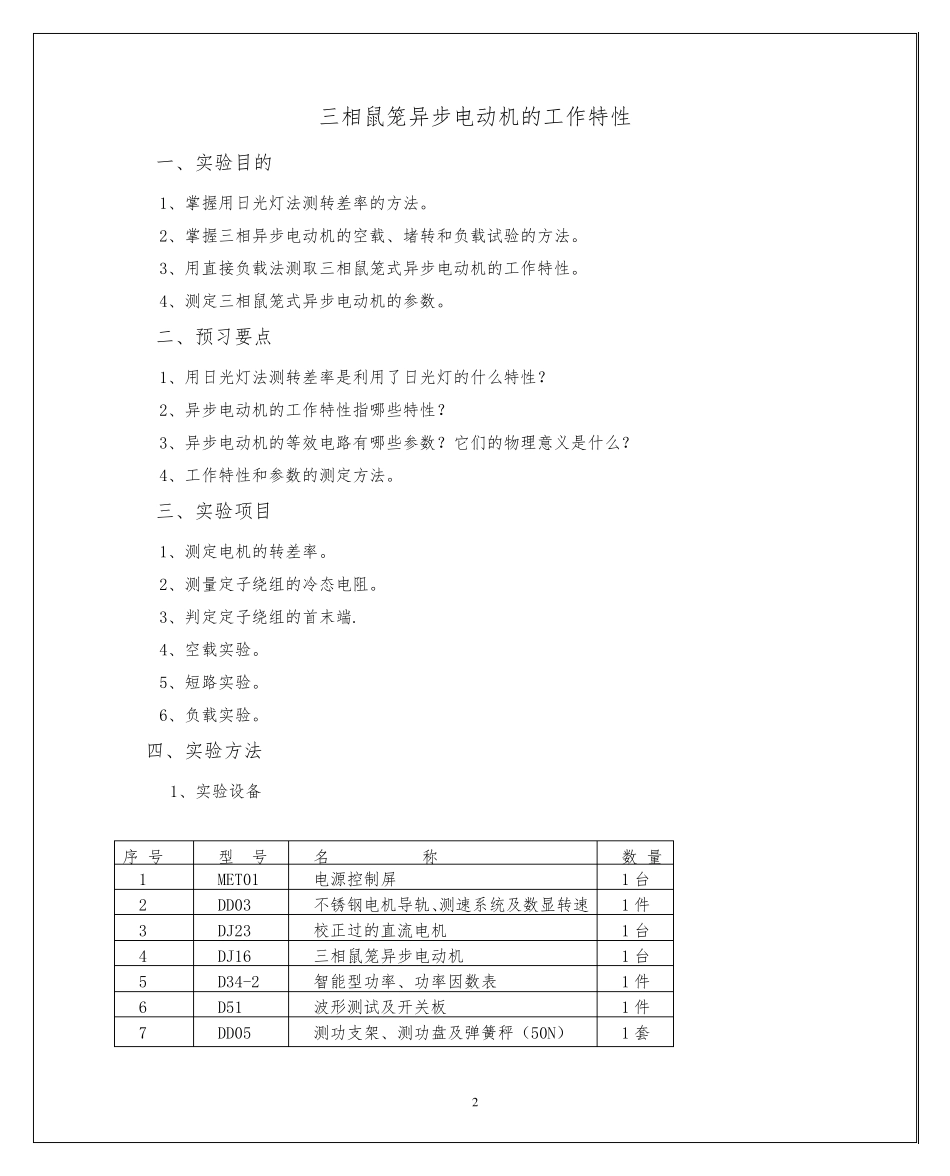

1 异 步 电 机 实 验 报 告 课程名：电机学与电力拖动 姓名：*** 学院：电气工程学院 班级：电气 1108 班 学号：******** 指导老师：*** 2 三相鼠笼异步电动机的工作特性 一、实验目的 1、掌握用日光灯法测转差率的方法
2、掌握三相异步电动机的空载、堵转和负载试验的方法
3、用直接负载法测取三相鼠笼式异步电动机的工作特性
4、测定三相鼠笼式异步电动机的参数
二、预习要点 1、用日光灯法测转差率是利用了日光灯的什么特性
2、异步电动机的工作特性指哪些特性
3、异步电动机的等效电路有哪些参数
它们的物理意义是什么
4、工作特性和参数的测定方法
三、实验项目 1、测定电机的转差率
2、测量定子绕组的冷态电阻
3、判定定子绕组的首末端
4、空载实验
5、短路实验
6、负载实验
四、实验方法 1、实验设备 序 号 型 号 名 称 数 量 1 MET01 电源控制屏 1 台 2 DD03 不锈钢电机导轨、测速系统及数显转速1 件 3 DJ23 校正过的直流电机 1 台 4 DJ16 三相鼠笼异步电动机 1 台 5 D34-2 智能型功率、功率因数表 1 件 6 D51 波形测试及开关板 1 件 7 DD05 测功支架、测功盘及弹簧秤（50N） 1 套 3 2、屏上挂件排列顺序 D34-2、D51 3、空载实验 （1）按图4-3 接线
电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23
(2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向
并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源 )
(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验

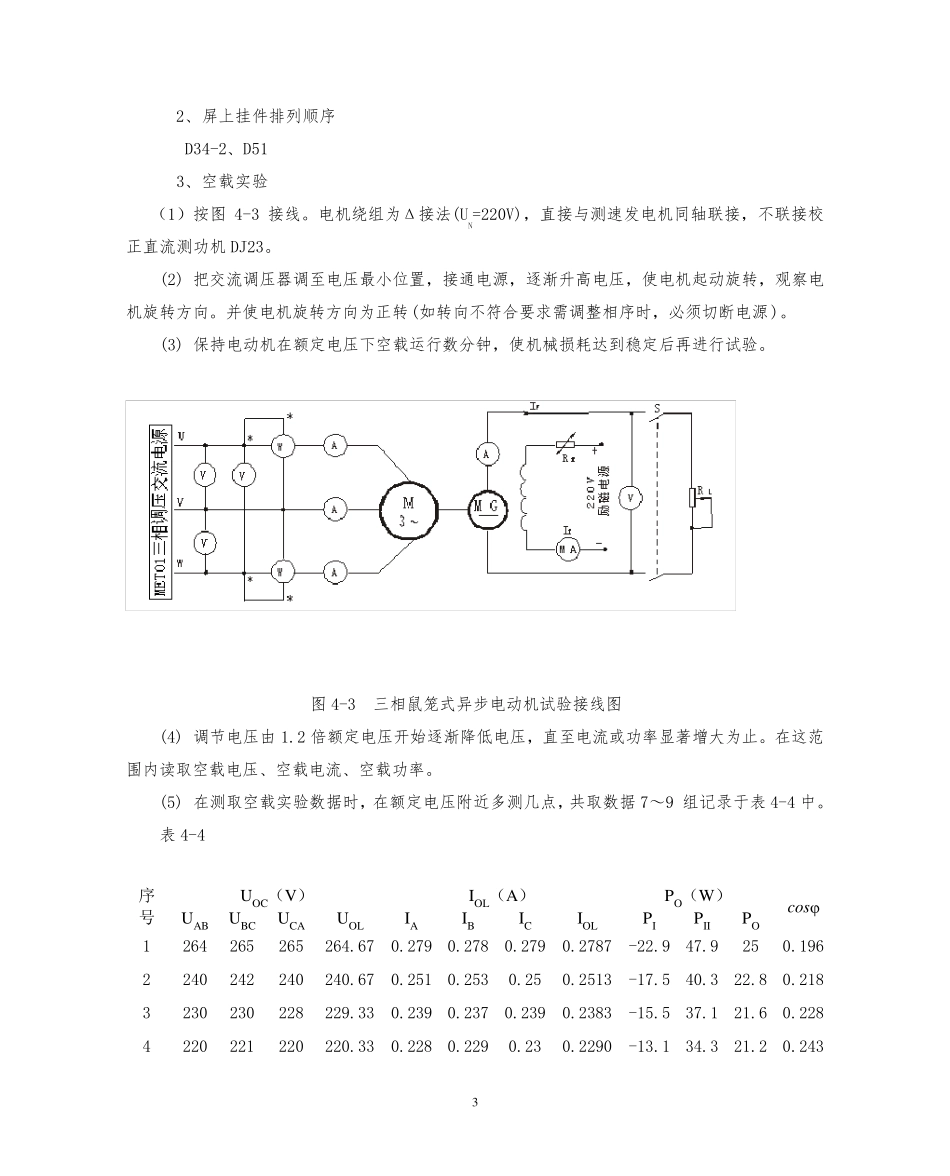

图4-3 三相鼠笼式异步电动机试验接线图 (4) 调节电压由
