B6充电器说明

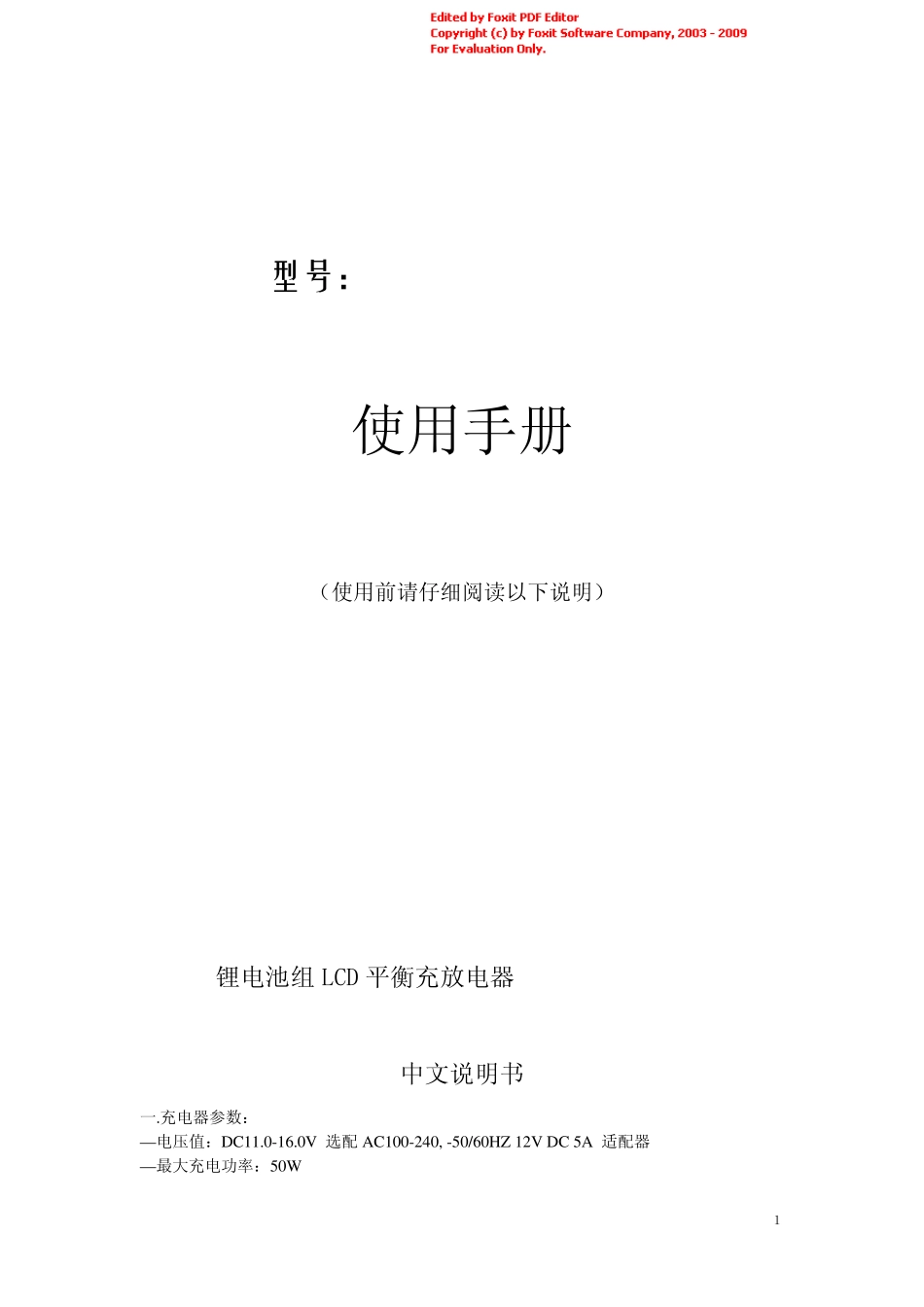

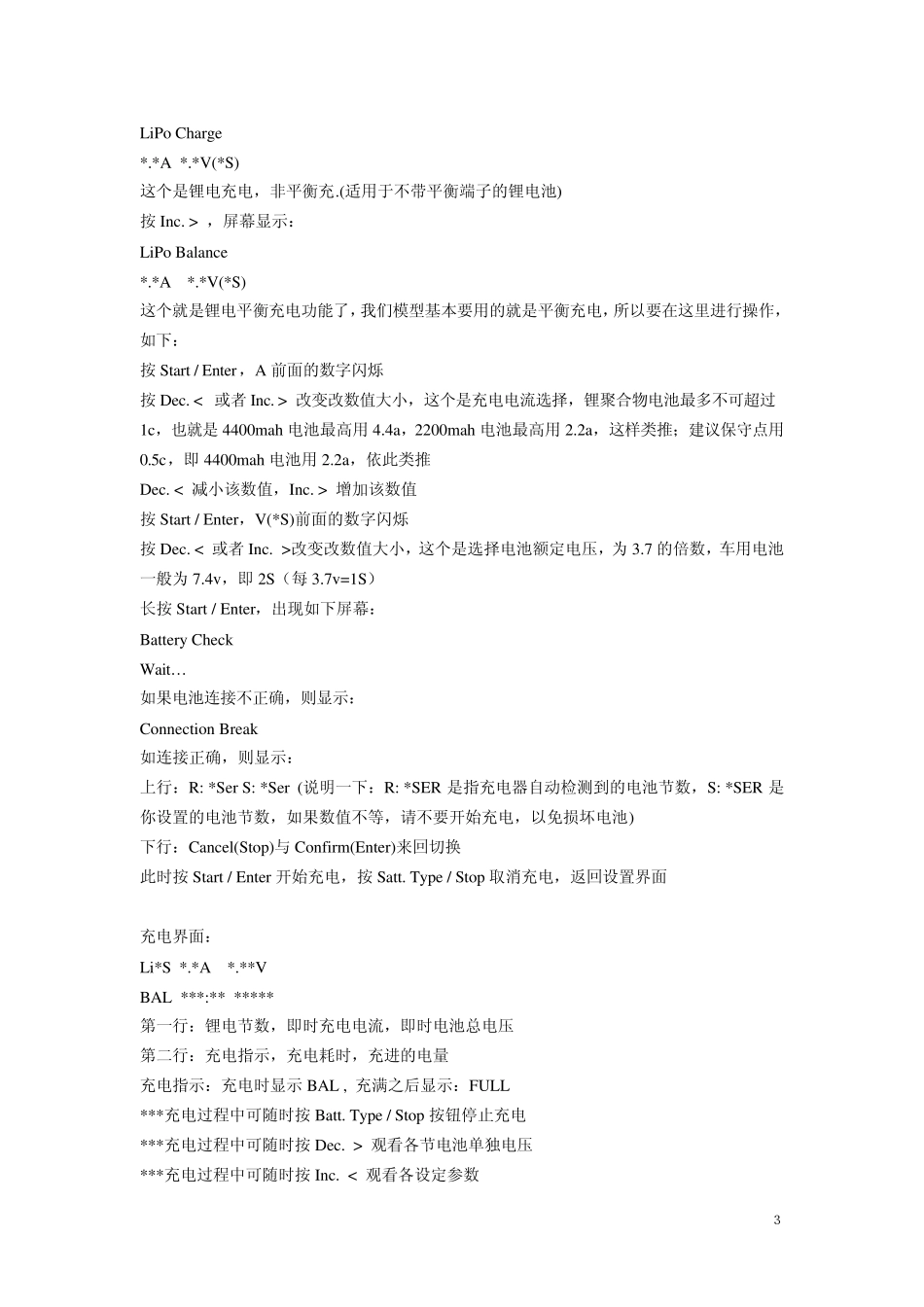

锂电池组LCD 平衡充放电器 １ 型号： 使用手册 （使用前请仔细阅读以下说明） 中文说明书 一.充电器参数： — 电压值：DC11.0-16.0V 选配 AC100-240, -50/60HZ 12V DC 5A 适配器 — 最大充电功率：50W ２— 最大放电功率：5W — 充电电流值：0.1-5.0A — 放电电流值：0.1-1.0A — 镍氢/镍镉电池个数：1-15cell — 锂离子/聚合物级数：1-6 节（注：支持Li-Fe 电池，即A123） — PB 电池电压：2-20V 二.按键功能 Batt. Type / Stop 按钮：电池种类以及停止按钮，接电后即可使用该按钮在主菜单中进行切换，充电时可随时按此键停止； Dec. / Inc. < Status > 按钮：减小以及增加按钮，设置各种数值时Dec.是减小，Inc.是增加，充电时按这两个按钮以浏览电池不同信息； Start / Enter 按钮：开始以及确定按钮。 三.操作说明 接通电源，即显示主菜单 此时可以按Batt. Type / Stop 按钮，在主要的几个菜单中进行切换，它们是： 1)Program Select LiPo Batt 对锂电池系列进行充放电的主菜单 2)Program Select MiMH Batt 对镍氢电池进行充放电的主菜单 3)Program Select NiCd Batt 对镍镉电池进行充放电的主菜单 4)Program Select Pb Batt 对蓄电池进行充放电的主菜单 5)Program Select Save Data 保存设定数据菜单 6)Program Select Load Data 加载数据菜单 7)User Set Program-> 使用者设定菜单 ⑴锂电池充放电 1.) 充电 开机后显示主菜单： Program Select LiPo Batt 按Start / Enter 按钮确定 屏幕显示 ３LiPo Charge *.*A *.*V(*S) 这个是锂电充电，非平衡充.(适用于不带平衡端子的锂电池) 按Inc. > ，屏幕显示： LiPo Balance *.*A *.*V(*S) 这个就是锂电平衡充电功能了，我们模型基本要用的就是平衡充电，所以要在这里进行操作，如下： 按Start / Enter，A 前面的数字闪烁 按Dec. < 或者 Inc. > 改变改数值大小，这个是充电电流选择，锂聚合物电池最多不可超过1c，也就是4400mah 电池最高用4.4a，2200mah 电池最高用2.2a，这样类推；建议保守点用0.5c，即4400mah 电池用2.2a，依此类推 Dec. < 减小该数值，Inc. > 增加该数值 按Start / Enter，V(*S)前面的数字闪烁 按Dec. < 或者 Inc. >改变改数值大小，这个是选择电池额定电压，为3.7 的倍数，车用电池一般为7.4v，即2S（每 3.7v=1S） 长按Sta...
