B6航模智能平衡充使用方法

B6航模智能平衡充使用方法_第1页
1/25

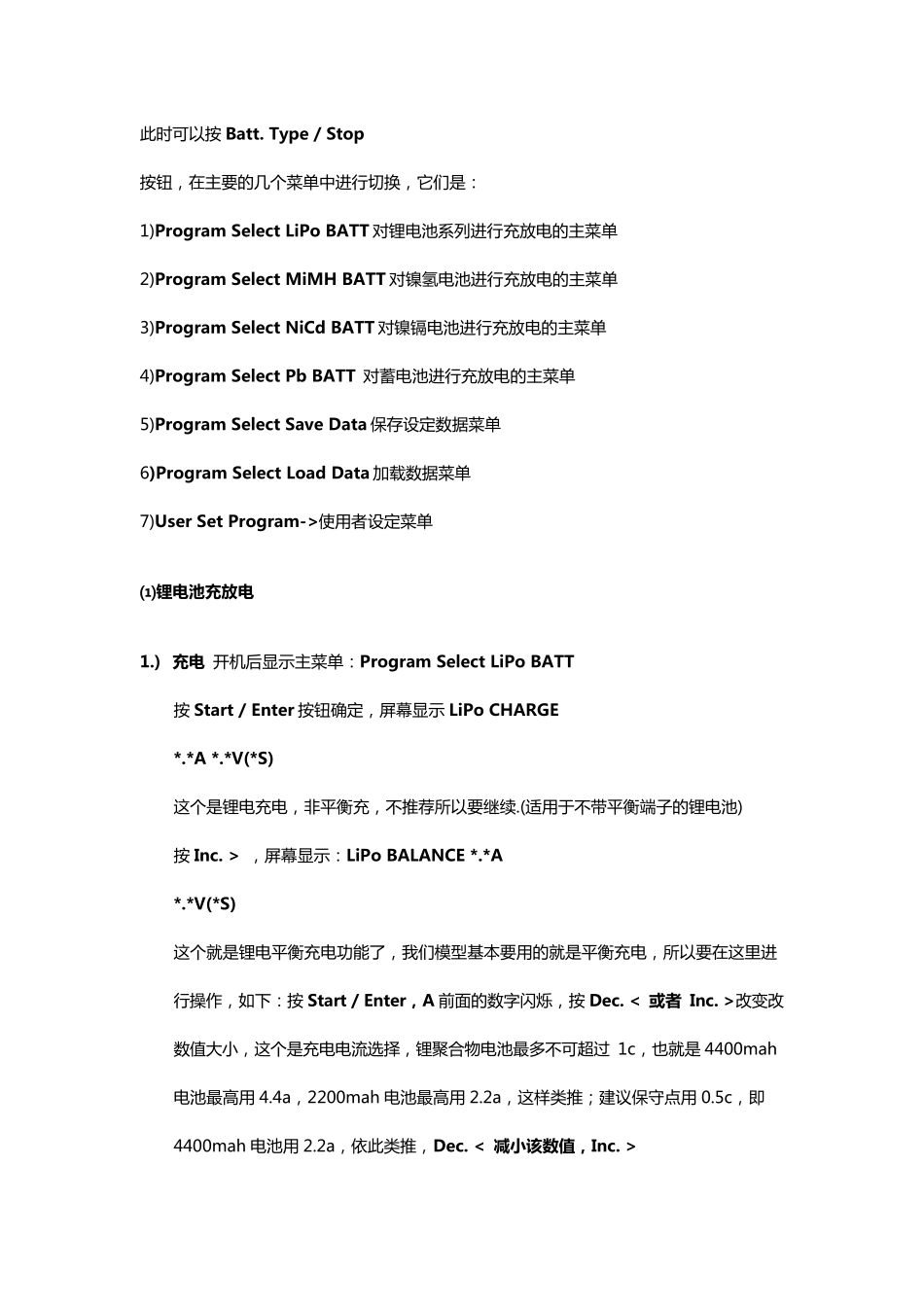

B6航模智能平衡充使用方法_第2页
2/25

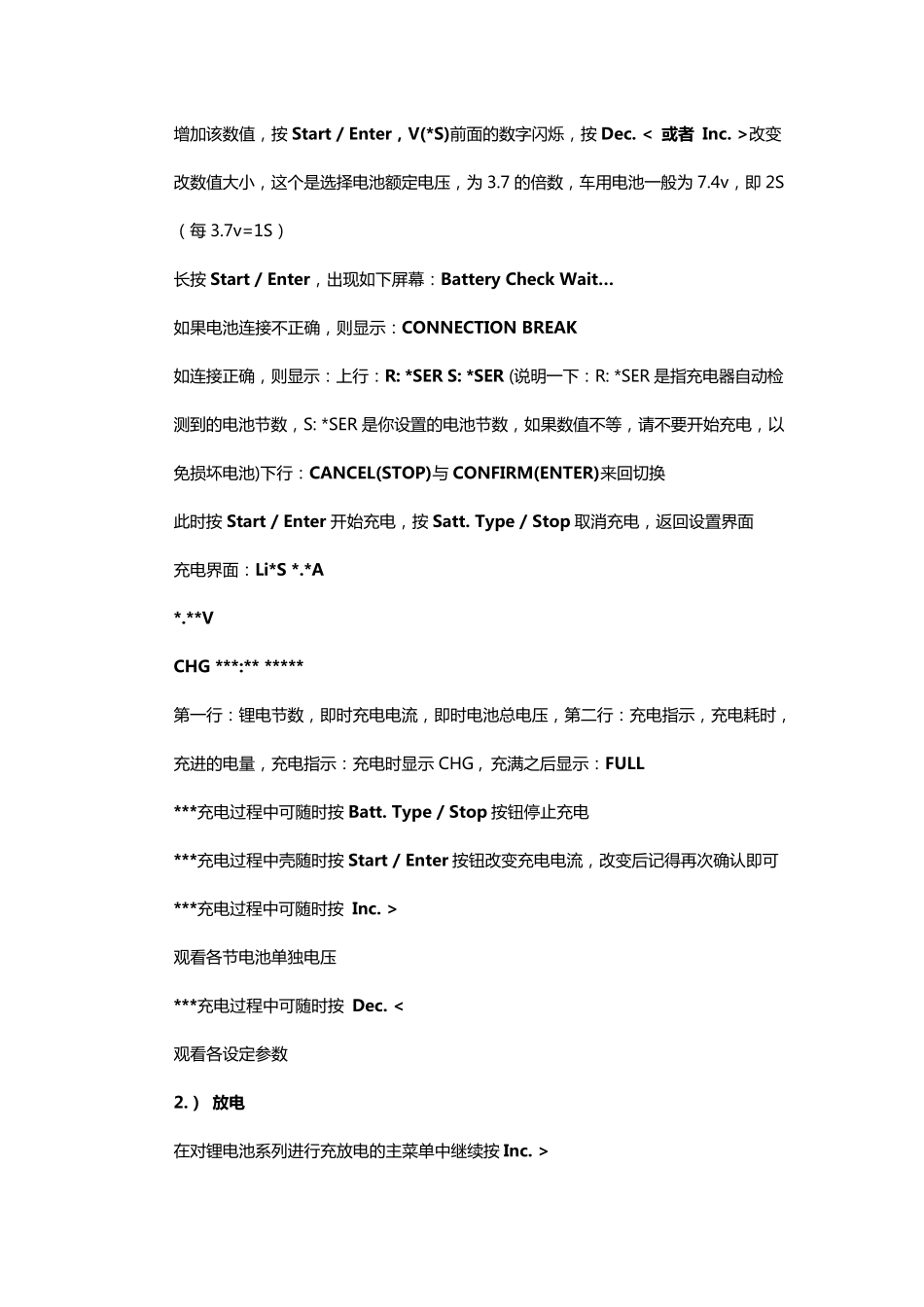

B6航模智能平衡充使用方法_第3页
3/25
B6 中 文 说 明 书 (使 用 前 请 仔 细 阅 读 以 下 说 明 ) 一 .充 电 器 参 数 : —电 压值: DC11.0-18.0V 选配 AC100-240, -50/60HZ 12V DC 5A 适配器 —最大充 电 功率: 50W —最大放电 功率: 5W —充 电 电 流值: 0.1-5.0A —放电 电 流值: 0.1-1.0A —单个电 池的电 流: 300mah/cell —镍氢/镍镉电 池个数 : 1-15cell —锂离子/聚合物级数 : 1-6 节(注: 支持 Li-Fe 电 池,即 A123) —PB 电 池电 压: 2-20V 二.按键功能 Batt. Type / Stop 按 钮 : 电 池 种 类 以 及 停 止 按 钮 ,接电 后即可使用该按 钮 在主菜单中进行切换,充电 时可随时按 此键停 止 ; Dec. / Inc. < Status > 按 钮 : 减小以 及 增加按 钮 ,设置各种 数值时 Dec.是减小,Inc.是增加,充电 时按 这两个按 钮 以 浏览电 池 不同信息; Start / Enter 按 钮 : 开始以 及 确定按 钮 。 三.操作说 明 接通电 源,即显示主菜单 此 时 可 以 按 Batt. Type / Stop 按 钮 ,在主要的几个菜单中进行切换,它们是: 1)Program Select LiPo BATT 对锂电池系列进行充放电的主菜单 2)Program Select MiMH BATT 对镍氢电池进行充放电的主菜单 3)Program Select NiCd BATT 对镍镉电池进行充放电的主菜单 4)Program Select Pb BATT 对蓄电池进行充放电的主菜单 5)Program Select Save Data 保存设定数据菜单 6)Program Select Load Data 加载数据菜单 7)User Set Program->使用者设定菜单 ⑴锂电池充放电 1.) 充电 开机后显示主菜单:Program Select LiPo BATT 按 Start / Enter 按 钮 确定,屏幕显示 LiPo CHARGE *.*A *.*V(*S) 这个是锂电充电,非平衡充,不推荐所以 要继续.(适用于不带平衡端子的锂电池) 按 Inc. > ,屏幕显示:LiPo BALANCE *.*A *.*V(*S) 这个就是锂电平衡充电功能了,我们模型基本要用的就是平衡充电,所以 要在这里进行操作,如下:按 Start / Enter,A 前面的数字闪烁,按 Dec. < 或者 Inc. >改变改数值大小,这个是充电电流选择,锂聚合物电池最多不可 超过 1c,也就是 4400mah电池最高用 4.4a,2200mah 电池最高用 2.2a,这样类推;建议保守点用 0.5c,即4400mah 电池用 2.2a,依此 类推...
