第十四章建筑工程施工测量VIP免费

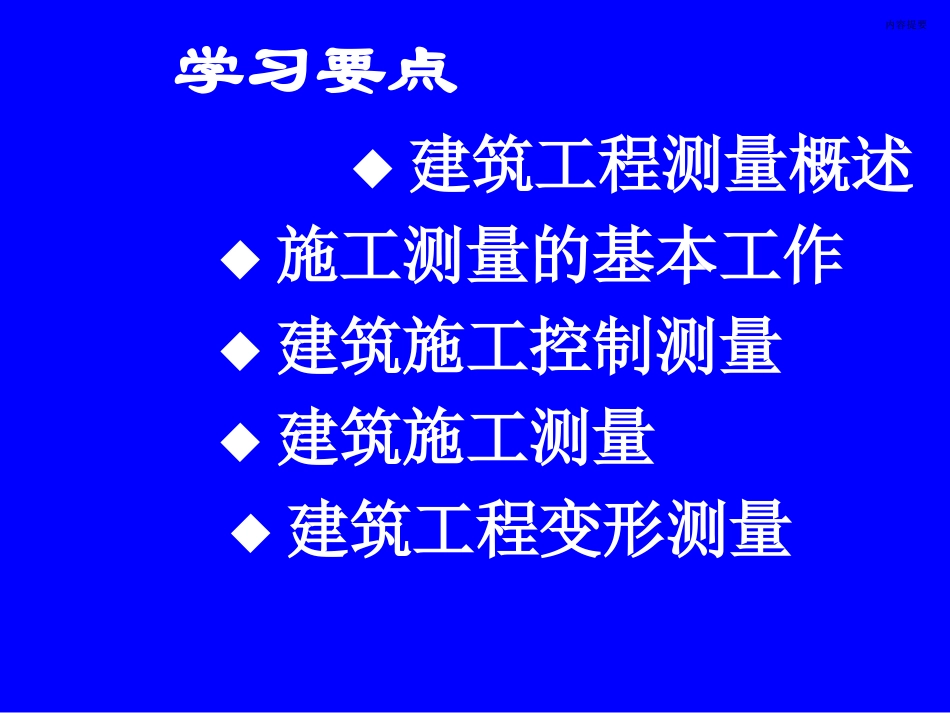

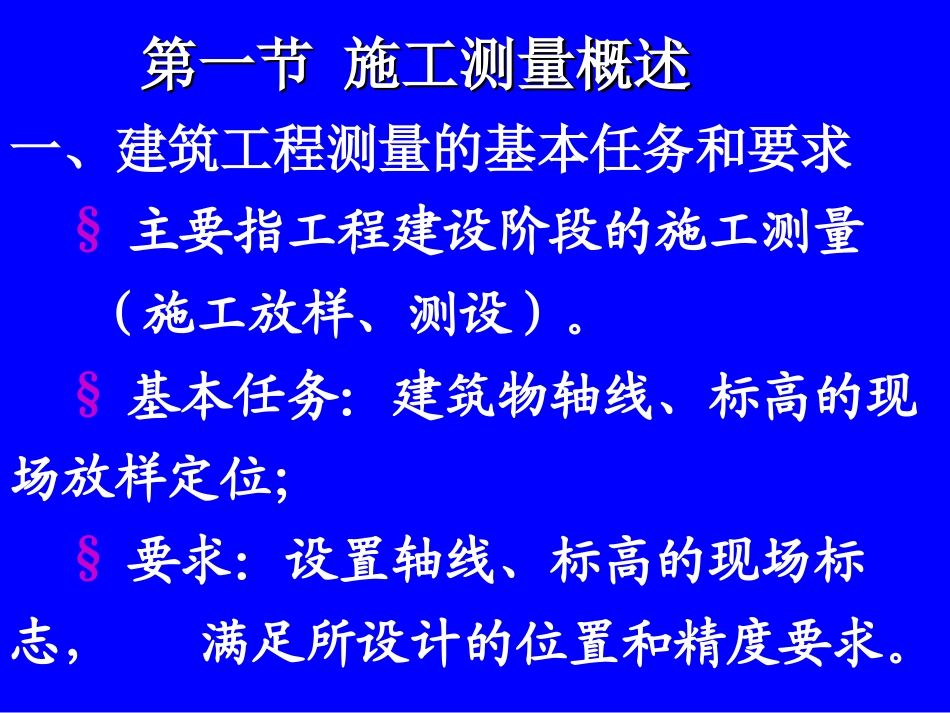

第十一章第十四章建筑工程施工测量内容提要学习要点◆建筑工程测量概述◆施工测量的基本工作◆建筑施工控制测量◆建筑施工测量◆建筑工程变形测量第一节施工测量概述第一节施工测量概述一、建筑工程测量的基本任务和要求§主要指工程建设阶段的施工测量(施工放样、测设)。§基本任务：建筑物轴线、标高的现场放样定位；§要求：设置轴线、标高的现场标志，满足所设计的位置和精度要求。测定—按照一定的规范将地面上的地物、地貌依比例测绘到地形图上。测设—在施工现场，将设计建筑物位置标定在实地上。施工测量遵循的原则：有整体到局部；先控制后碎部。二、施工测量的主要特点§精度要求高；§责任重(多复核)§配合施工，现场计算多；§施工控制网布置难度大(不通视，使用不方便，点位不易保存)施工测量的基本工作第二节、标定工作的基本方法一、设计长度的测设二、设计角度的测设三、设计平面点位的测设四、设计高程的测设五、设计坡度的测设六、铅垂线的测设基本工作施工测量的基本工作：￥测设三个基本量：水平距离D水平夹角β高差h￥通过测设水平距离D、水平角b来放样点的平面位置X、Y；￥通过测设h来放样点的高程H。一一..设计长设计长度的测设度的测设一、标定已知长度的水平距离已有：起点A、和AB方向已知：水平距离DAB(设计已知)标定：终点B1、一般方法：经纬仪定线；钢尺测设DAB；用大木桩标定B。注：测设精度要求较高时，考虑距离的改正数，实际测设的距离为：D=D-¢ΔDk-ΔDt-ΔDhDABAB测距仪测设距测距仪测设距离离DABAB测距仪反光棱镜2、精确方法:◆在A安置测距仪(或全站仪)；在B附近安置反光棱镜；◆观测AB距离、调整棱镜位置，直至与设计距离相等，定B标志。●测距仪观测斜距时，应读竖直角，改正成平距；●全站仪直接读取平距。二、设计已知角值的水平角已有：测站A、后视方向B已知：水平角数据b(设计已知)标定：C方向1、一般方法放样β角(经纬仪正倒镜分中法)。CC二二..设计角度的设计角度的测设测设CC测站A后视B待定点C2、精确方法放样β角(多测回修正法)①用“正倒镜分中法”测设β角(实际得β1、定出C1点)；②多测回观测∠BAC，取平均得β1；③计算改正值C1C，修正得精确位置C。例：已知AC1=85.00米，设计值β=36°，设测得β1=35°59′42″，计算修正值C1C。解：Δβ=β-β1=18″C1C=85tan0°0′18″=0.0074m≈7mm得：点位修正值为7mm(向外量7mm即精确定出C点)待定点C1测站A后视B1C四四..设计高程的测设计高程的测设设HA=24.376HB=25.000大地水准面ABaHib四、测设已知高程1、测设设计高程已有：水准点A，高程为HA已知：B点设计标高HB钉出：HB标志后视读数a计算前视读数：b=HA+a-HB求前视读数多少，才能满足设计高程？例：已知水准点A的高程HA=24.376m要测设某设计地坪标高HB=25.000m测设过程如下：在A、B间安置水准仪，在A竖水准尺，在B处设木桩；对水准尺A读数，设为a=1.534m，则：水平视线高Hi=HA+a=24.376+1.534=25.910mB点应读数b=Hi-HB=25.910-25.000=0.910m调整B尺高度，至b=0.910时，沿尺底做标记即设计标高HB。aHib大地水准面ABHA=24.376HB=25.0002.2.高程的传高程的传递放样递放样AB钢尺HAHBhABb1a1b2a22、高程的传递放样待测设高差大，用钢尺代替水准尺。 hAB=HB-HA=(a1-b1)+(a2-b2)计算前视读数b2=？∴b2=(a1-b1)+a2-hABÑ同样方法也可向高处传递高程。（见后页）当测设的高程HB大于视线高程（HA+a）时，向建筑物B处设置高程，则可于该处悬吊钢尺，钢尺零端在上、下移动钢尺，是水准尺的前视读数b恰好为：b=HB-（HA+a）已知水准点A的高程HA=24.376ma=1.986要测设某建筑设计标高程HB=55.000mb=55-24.376-1.986=23.638B点即为设计高程。£¨b2-b1£©b1b2BAa注：上尺段为零，下尺端读23.638；下尺端为零，上尺端23.638作标记三三..设计平设计平面点位的测面点位的测设设四、测设已知坐标的点位—将设计的平面点位测设到实地上。测设方法：测设数据§直角坐标法角度b(直角)、距离D§极坐标法角度b、距离D§距离交会法距离D1、距离D2§角度交会法角度b1、角度b2现场至少有一条基线(两个相互通视的已知点)当施工现场已建立垂...
