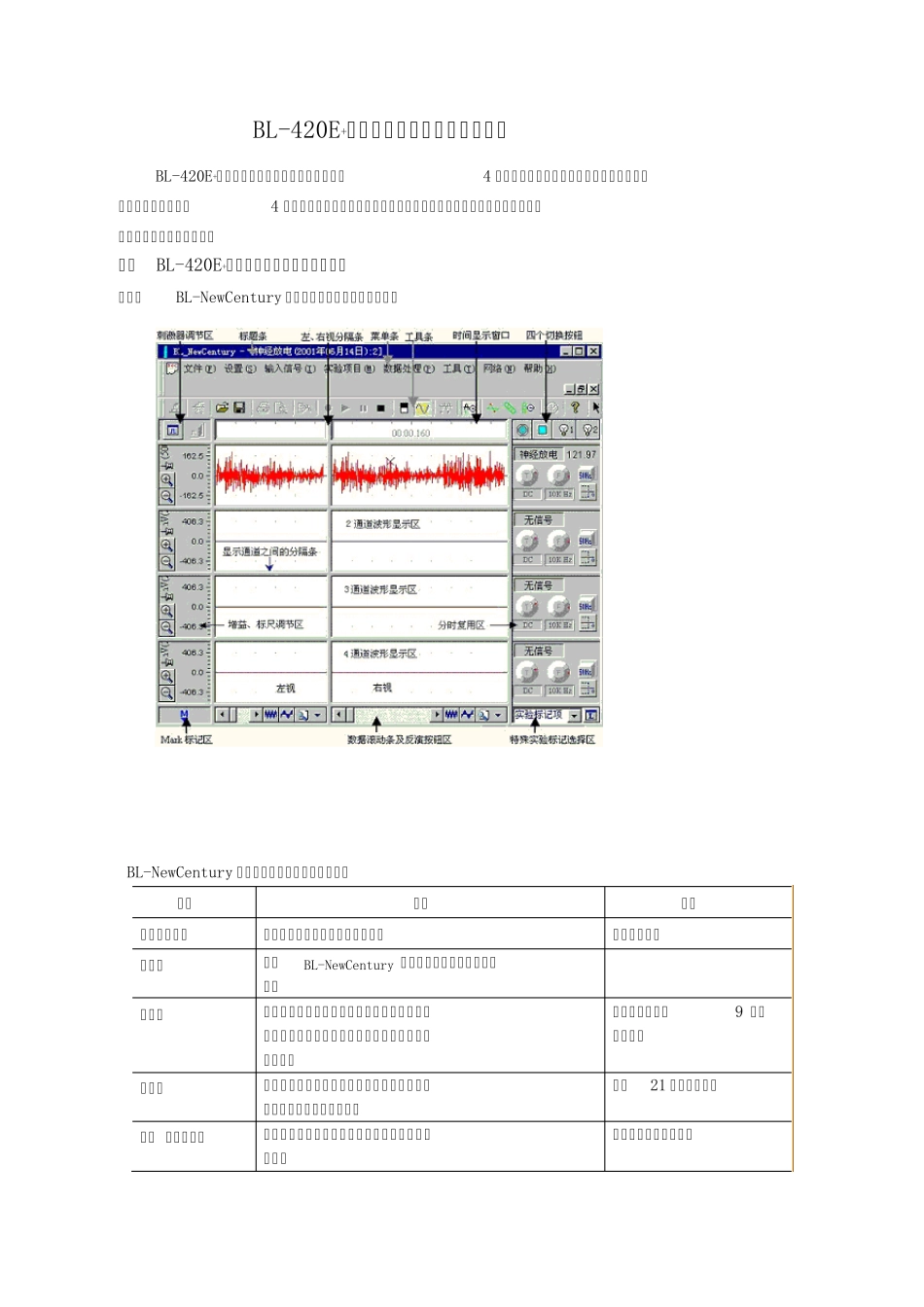

BL-420E+生物机能实验系统简介及应用 BL-420E+生物机能实验系统是配置在微机上的4 通道生物信号采集、放大、显示、记录与处理系统，可同时显示4 道从生物体内或离体器官中探测到的生物机能信号的波形，并可对实验数据进行存贮、分析及打印。 一、BL-420E+生物机能实验系统的功能简介 （一） BL-NewCentury 生物信号显示与处理软件主界面 BL-NewCentury 软件主界面上各部分功能说明： 名称 功能 备注 刺激器调节区 调节刺激器参数及启动、停止刺激 包括两个按钮 标题条 显示BL-NewCentury 软件的名称以及实验标题等信息 菜单条 显示所有的顶层菜单项，可以选择其中的某一菜单项以弹出其子菜单。最底层的菜单项代表一条命令 菜单条中一共有9 个顶层菜单项 工具条 一些最常用命令的图形表示集合，它们使常用命令的使用变得方便与直观 共有21 个工具条命令 左、 右视分隔条 用于分隔左、右视，也是调节左、右视大小的调节器 左、右视面积之和相等 时间显示窗口 显示记录数据的时间 数据记录和反演时显示 四个切换按钮 用于在四个分时复用区中进行切换 增益、标尺调节区 在实时实验过程中调节硬件增益，在数据反演时调节软件放大倍数。选择标尺单位及调节标尺基线位置 波形显示窗口 显示生物信号的原始波形或数据处理后的波形，每一个显示窗口对应一个实验采样通道 显示通道之间的分隔条 用于分隔不同的波形显示通道，也是调节波形显示通道高度的调节器 4 个显示通道的面积之和相等 分时复用区 包含硬件参数调节区、显示参数调节区以及通用信息区和专用信息区四个分时复用区域 这些区域占据屏幕右边相同的区域 Mark 标记区 用于存放Mark 标记和选择Mark 标记 Mark 标记在光标测量时使用 状态条 显示当前系统命令的执行状态或一些提示信息 数据滚动条及反演按钮区 用于实时实验和反演时快速数据查找和定位，同时调节四个通道的扫描速度。 实时实验中显示简单刺激器调节参数 特殊实验标记选择区 用于编辑特殊实验标记，选择特殊实验标记，然后将选择的特殊实验标记添加到波形曲线旁边 包括特殊标记选择列表和打开特殊标记编辑对话框按钮 （二）菜单说明 1.“ 文件”菜单包含有打开、另存为、打开配置、保存配置、打开上一次实验配置、高效记录方式、删除文件、打印、打印预览、打印设置、最近文件和退出等12 个命令。 2.“ 设置”菜单包括工具条、状态栏、实验标题、相关数据、实验人...
