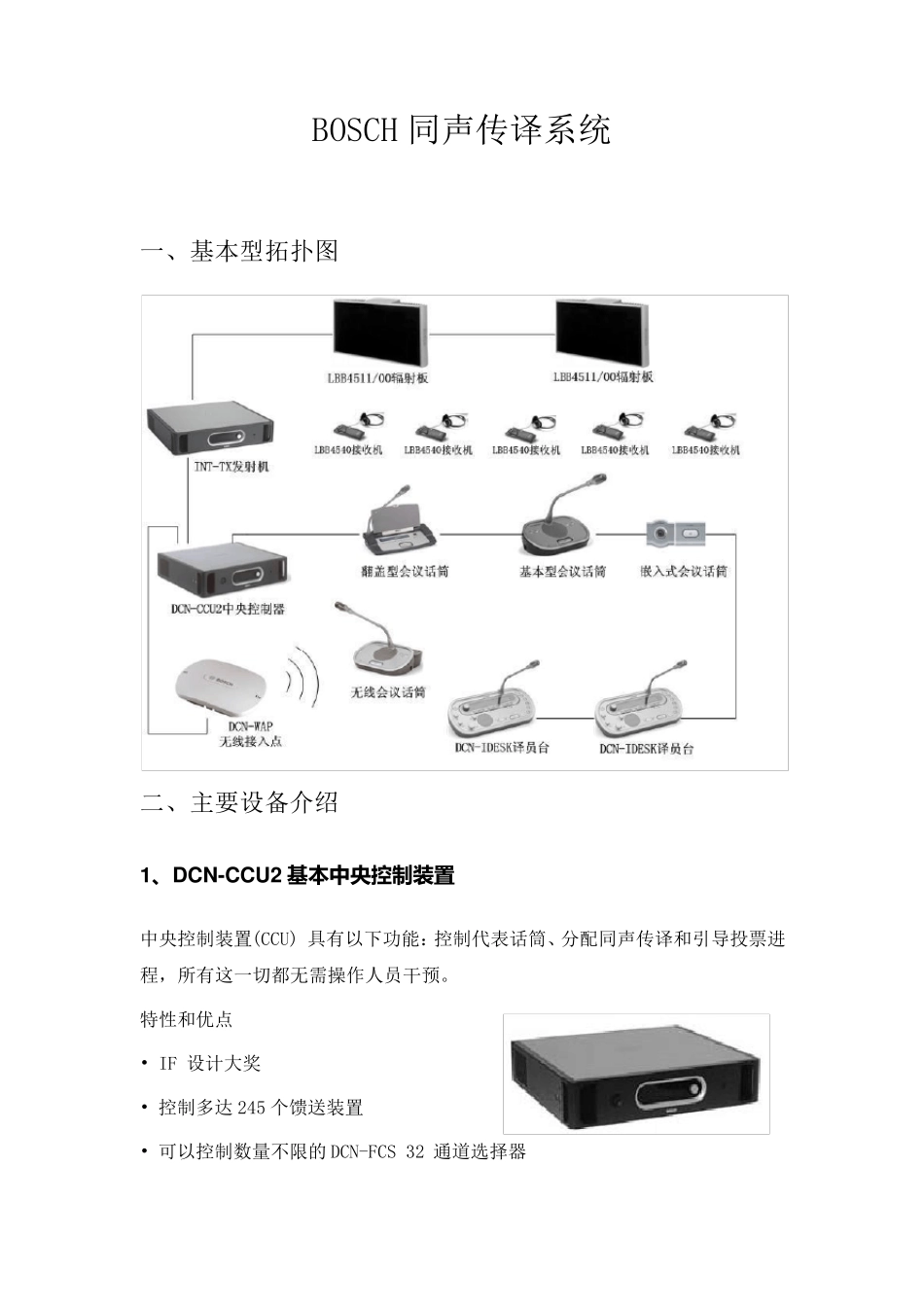

BOSCH 同声传译系统 一、基本型拓扑图 二、主要设备介绍 1、D C N -C C U 2 基本中央控制装置 中央控制装置(CCU) 具有以下功能：控制代表话筒、分配同声传译和引导投票进程，所有这一切都无需操作人员干预。 特性和优点 • IF 设计 大 奖 • 控制多 达 245 个 馈 送 装置 • 可 以控制数 量 不 限 的 DCN-FCS 32 通 道 选 择 器 • 2 x 32 个高品质音频通道 • 基本话筒管理功能 • 三种操作话筒模式： • 打开：话筒按钮控制发言请求（自动） • 覆盖：通过话筒按钮可以覆盖已激活的话筒 • 语音：语音激活话筒 • 打开话筒的数量为1 至4 个 • 用于代表大会投票程序的基本投票控制。代表可以登记“出席”、“赞成”、“反对”和“弃权”。Concentus 主席装置可以启动、停止和暂停投票。合计结果可以显示在大厅显示屏和装置的LCD 屏幕上。此外还包含传呼功能，用于激活投票音。主席可以使用此声调来表示即将开始一轮投票。 • 基本同声传译功能，附带 31 个语言通道以及 1 个原始语言通道 • 基本内部通信功能，可以指定内部通信操作人员和内部通信主席（都可以通过译员台呼叫） • 自动摄像机控制 • 2 路音频线路输入和 2 路音频线路输出 • 可调节音频输入的灵敏度 • 可调节音频输出的灵敏度 • 音频插入功能，用于连接外部音频处理设备或电话耦合器 • 可通过显示屏和单个旋钮对 CCU 和系统进行配置 • 安装人员可为每个CCU 分配唯一的名 称 以便 识 别 • 通过VU 计量表读 数来监 控音频输入和音频输出。可以使用耳 机来监 控音频 • 适 用于桌 面 或机架 安装的19 英 寸 (2U) 壳 体 • 方 便 携 带的提 手 • 附带 19 英 寸 机架 安装支 架 、可拆 卸 支 脚 和安装附件 • 系统安装和用户手册光盘 控件和指示灯 前面 • 电源开关 • 2 x 16 字符的 LCD 显示屏，用于显示状态和配置 • 旋钮，用于浏览菜单 背面 • 三个红色 LED 过载指示灯，用于指示 DCN 网络输出 • 绿色和黄色 LED 指示灯，用于指示以太网活动 互连 前面 • 一个 3.5 毫米（0.14 英寸）立体声耳机插孔 背面 • 内置保险丝的欧式电源插座 • 三个 DCN 电源插座，包括用于连接装置的锁定设施 • 两个立体声莲花插非均衡音频线路输入 • 一个 3 针 XLR 平衡式音频线路输出 • ...
