BTS的基本结构(中文版手册)VIP专享

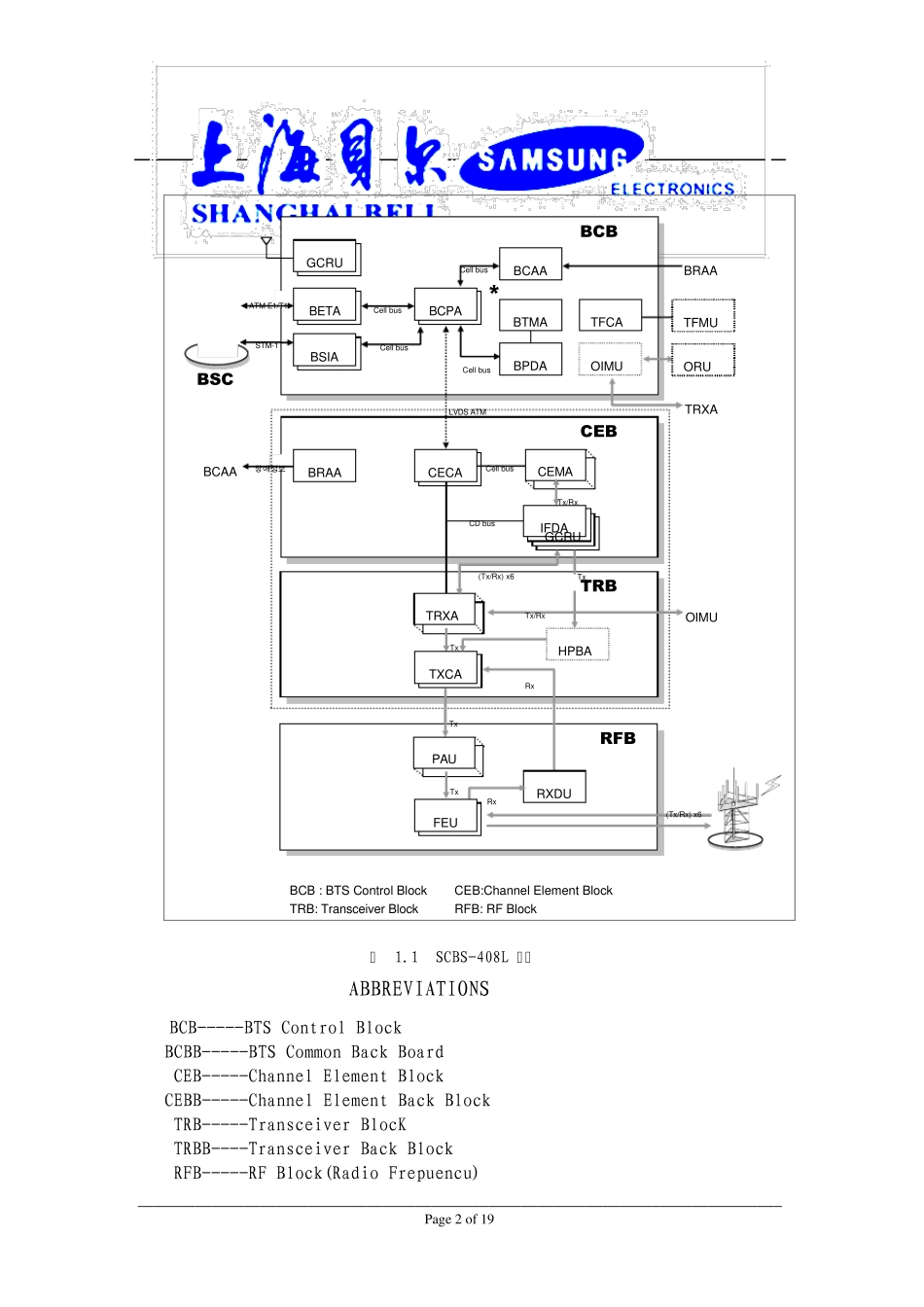

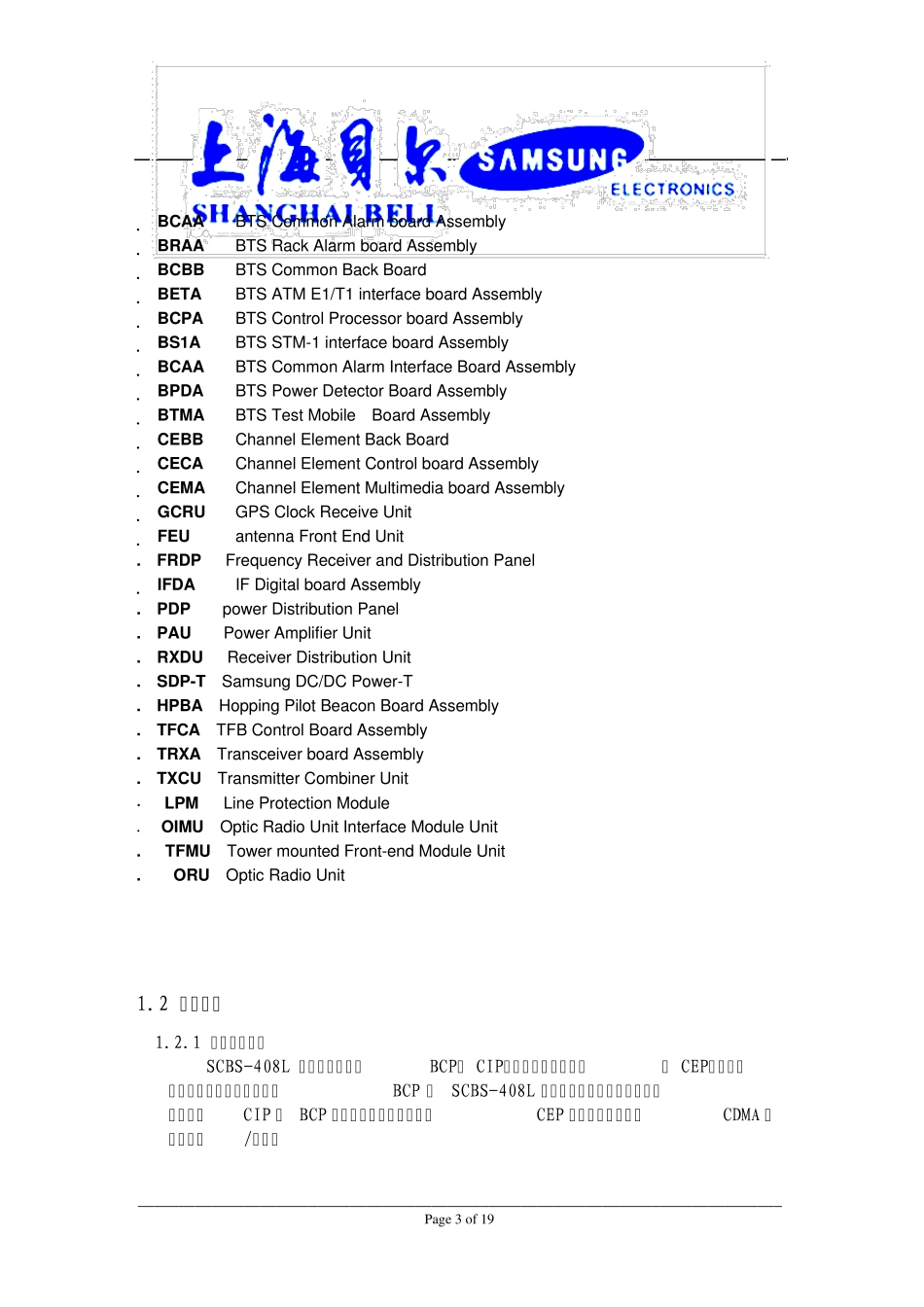

_______________________________________________________________________________Pag e 1 o f 19 第一章 BTS 的基本原理 1 基本结构 1.1 系统配置 SCBS-408L 硬件由4 个功能块组成。 BTS 控制模块 BTS 控制模块对BTS 进行操作和维护。同时，它连接BTS 和 BSC，提供BTS 处理器之间的通讯。它同时产生和提供BTS 必要的时钟。 信道单元模块 信道单元块将来自BTS 控制块的基带信号调制成IF 信号；它将从收发模块收到的IF 信号解调成基带信号，并且转换成ATM 信元传输到BTS 的控制模块中去。 收发功能模块 收发块上行转换从信道处理块收到的IF 信号为CDMA 信号，下行转换从RF 块收到CDMA 信号为IF 信号。 RF 模块 RF 块通过天线与MS 无线连接，过滤收/发带内信号。为了执行这些功能，RF 过滤从收发块中收到的信号，取得同步后发给天线。它过滤天线收到的信号并放大，将信号分配到收发块。 辅助设备 SCBS-408L 配有各种辅助设备来提高BTS 性能，操作、维护和维修。 SCBS-408L 的结构如下： _______________________________________________________________________________Pag e 2 o f 19 图 1.1 SCBS-408L 结构 ABBREVIATIONS BCB-----BTS Control Block BCBB-----BTS Common Back Board CEB-----Channel Element Block CEBB-----Channel Element Back Block TRB-----Transceiver BlocK TRBB----Transceiver Back Block RFB-----RF Block(Radio Frepuencu) BSIA BCB Cell bus BCPA BETA STM-1 BSC Cell bus BCAA Cell bus Cell bus ATM E1/T1 BRAA GCRU BTMA * BPDA OIMU ORU TFCA TFMU TRXA LVDS ATM CEB CEMA Cell bus BCAA GCRU Tx/Rx CECA BRAA 장 애 정 보 IFDA CD bus Tx TRXA (Tx/Rx) x6 OIMU Tx/Rx RFB Tx TXCA Tx PAU Rx RXDU FEU Rx (Tx/Rx) x6 Tx HPBA TRB BCB : BTS Control Block CEB:Channel Element Block TRB: Transceiver Block RFB: RF Block _______________________________________________________________________________Pag e 3 o f 19 • BCAA BTS Common Alarm board Assembly • BRAA BTS Rack Alarm board Assembly • BCBB BTS Common Back Board • BETA BTS ATM E1/T1 interface board Assembly • BC...
